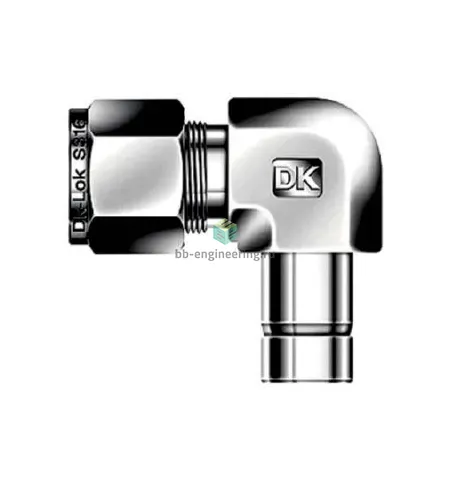

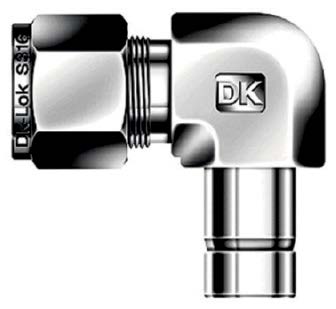

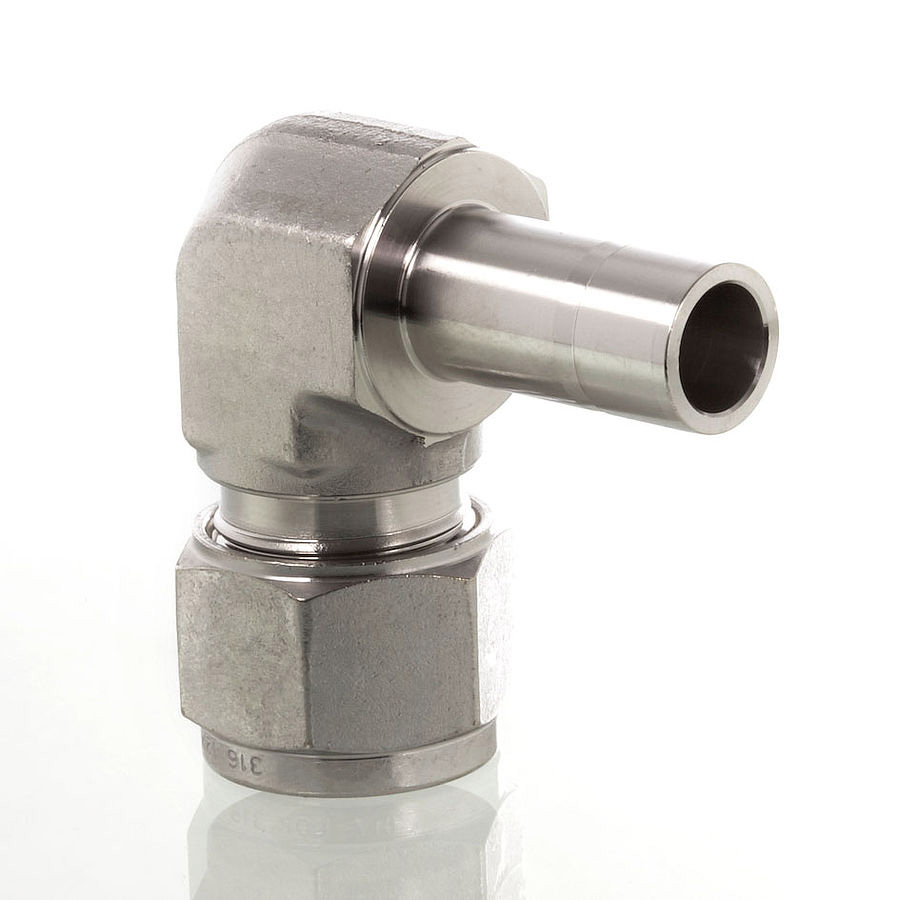

DLA-16M-SA DK-Lok - Переходник угловой обжимной 16 мм-16 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник DLA-16M-SA предназначен для присоединения трубки Ø16 мм к втулочному ответвлению Ø16 мм в системах КИПиА, гидравлики и технологических линиях. Конструкция обеспечивает изменение направления потока на 90° без применения гибких соединений: герметизация достигается методом обжима трубки двумя обжимными кольцами и гайкой, при этом контакт металла с металлом формирует уплотняющий пояс, исключающий необходимость резьбовых прокладок. Применяется для давления, типичного в приборных цепях и средненапорных коммуникациях (ориентировочно до 250–400 бар в зависимости от толщины стенки трубки) и температур в широком диапазоне.

Ключевые особенности конструкции

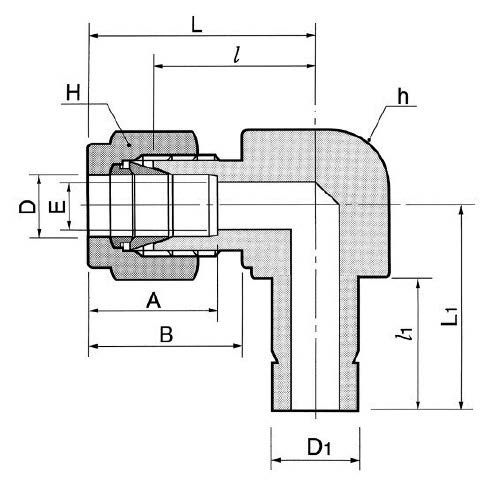

Корпус и элементы — нержавеющая сталь AISI 316, устойчивые к коррозии агрессивных газов и жидкостей, совместимы с маслами, паром, нейтральными и коррозионно-активными средами. Исполнение — обжимной тип с двумя феррулами (двухкольцевый обжим) и гайкой; уплотнение резьбы отсутствует как отдельный элемент (металл‑по‑металлу). Подключения: канал 1 — трубка Ø16 мм; канал 2 — втулка Ø16 мм. Рабочие температуры ориентировочно от −60 °C до +400 °C (зависит от среды); рабочее давление определяется толщиной стенки трубки и монтажными требованиями.

Экспертные рекомендации по применению

При подборе используйте совместимую по диаметру и прочности трубку Ø16 мм с рекомендованной толщиной стенки. Перед сборкой очистите и перпендикулярно срежьте торец трубки, ровно установите феррулы и завинтите гайку по рекомендуемому моменту производителя; повторный разбор/сбор следует ограничивать — феррулы не всегда пригодны для повторного использования. Типичные ошибки: неполная посадка феррулов, перекос трубки, избыточный момент, отсутствие испытания на герметичность после монтажа. Для агрессивных сред и критичных давлений используйте испытания по гидро- или газоплотности и контролируйте коррозионное состояние AISI 316 в эксплуатации.
