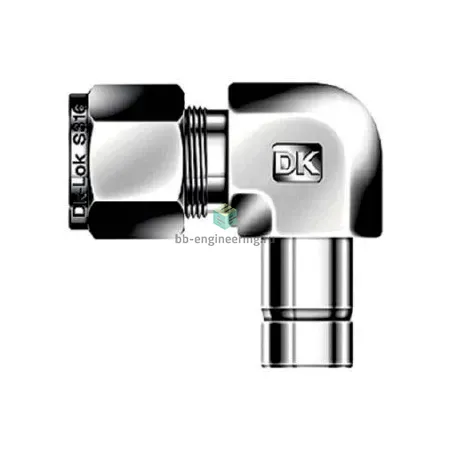

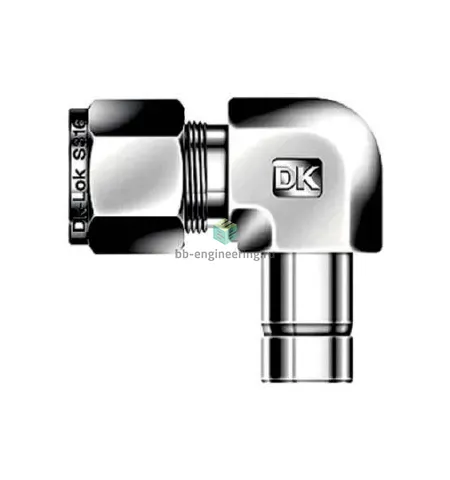

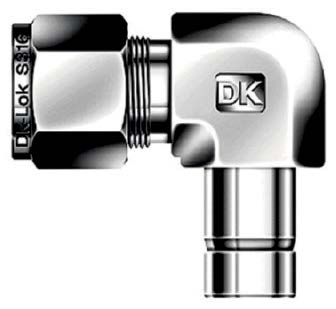

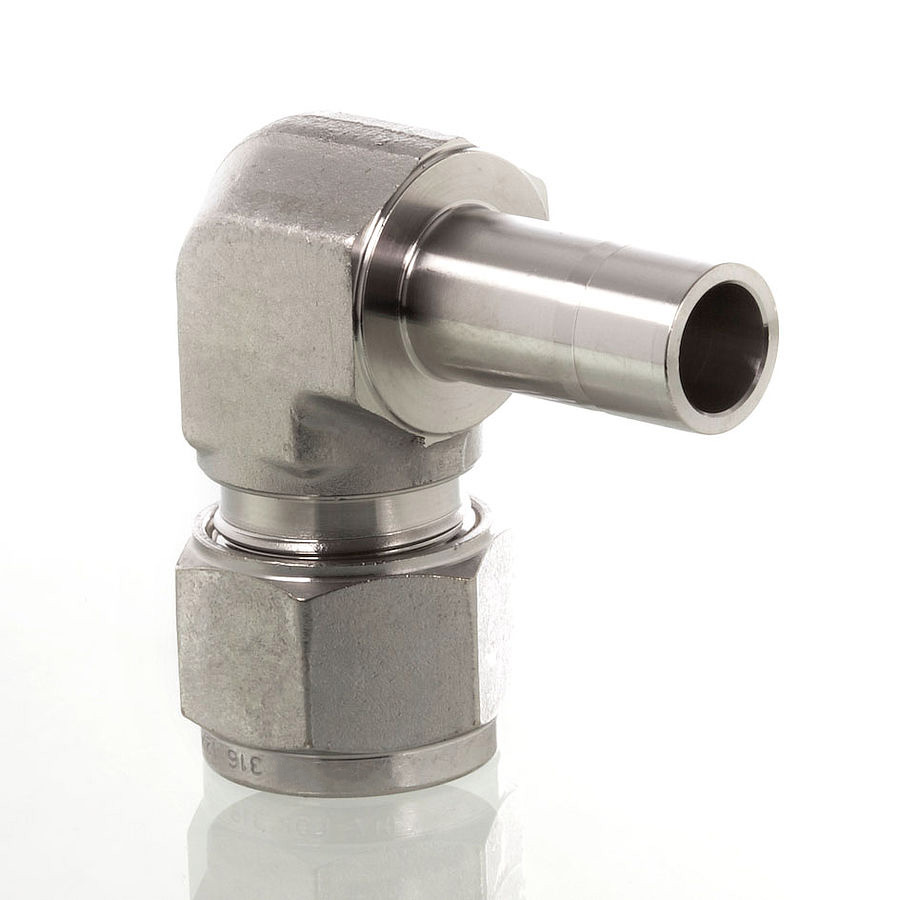

DLA-18M-SA DK-Lok - Переходник угловой обжимной 18 мм-18 мм, нерж.

Назначение и принцип работы

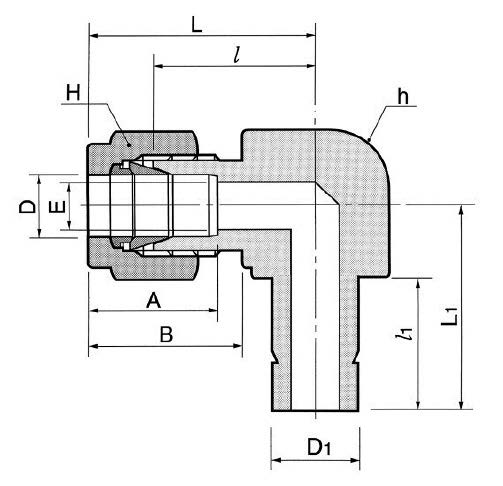

Угловой втулочный переходник DLA-18M-SA DK-Lok предназначен для компактного поворотного соединения линий измерений и технологических трубопроводов с трубкой Ø18 мм. Конструкция решает задачи герметичного перехода между трубой и втулочной частью под углом (90°), обеспечивая металлическое уплотнение методом опрессовки. Опрессовка выполняется двумя обжимными кольцами и гайкой: при затягивании кольца зажимают трубку, образуя надежный герметичный контакт без необходимости резьбового уплотнения или применения уплотнительных лент.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), общее исполнение — нержавеющая сталь. Двухкольцевая схема обеспечивает устойчивость к вибрациям и давление, тип уплотнения резьбы отсутствует (металлическое уплотнение через кольца). Применим в средах: вода, масло, гидравлические и газовые среды, агрессивные среды при совместимости с AISI 316. Типичные рабочие параметры зависят от толщины стенки трубки и условий: ориентировочно до 400 бар рабочее давление и температурный диапазон примерно −60…+260 °C (конкретные пределы определять по материалу трубки и среде).

Экспертные рекомендации по применению

При подборе учитывайте диаметр Ø18 мм и материал трубки (минимальная жесткость и толщина стенки влияют на допустимое давление). Перед монтажом отрежьте трубку перпендикулярно, удалите фаску и задиры, вставьте трубку до торца втулки. Затягивайте по таблице моментов производителя; при отсутствии данных — сначала до упора вручную, затем контрольным моментом гаечным ключом (без применения герметиков на резьбе). Избегайте перекосов, используйте опоры при вибрации, контролируйте отсутствие коррозии при контактных металлах и герметичность после первого пуска.
