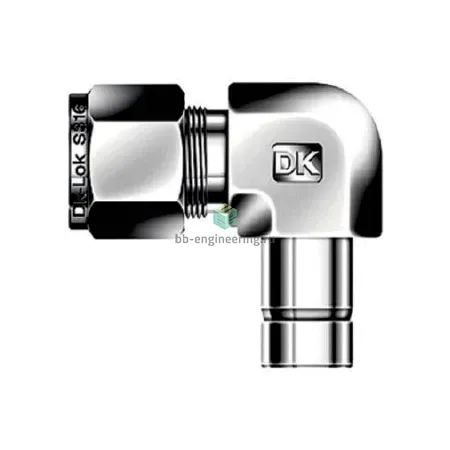

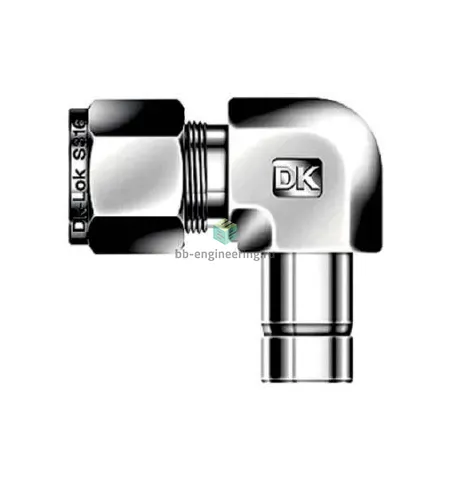

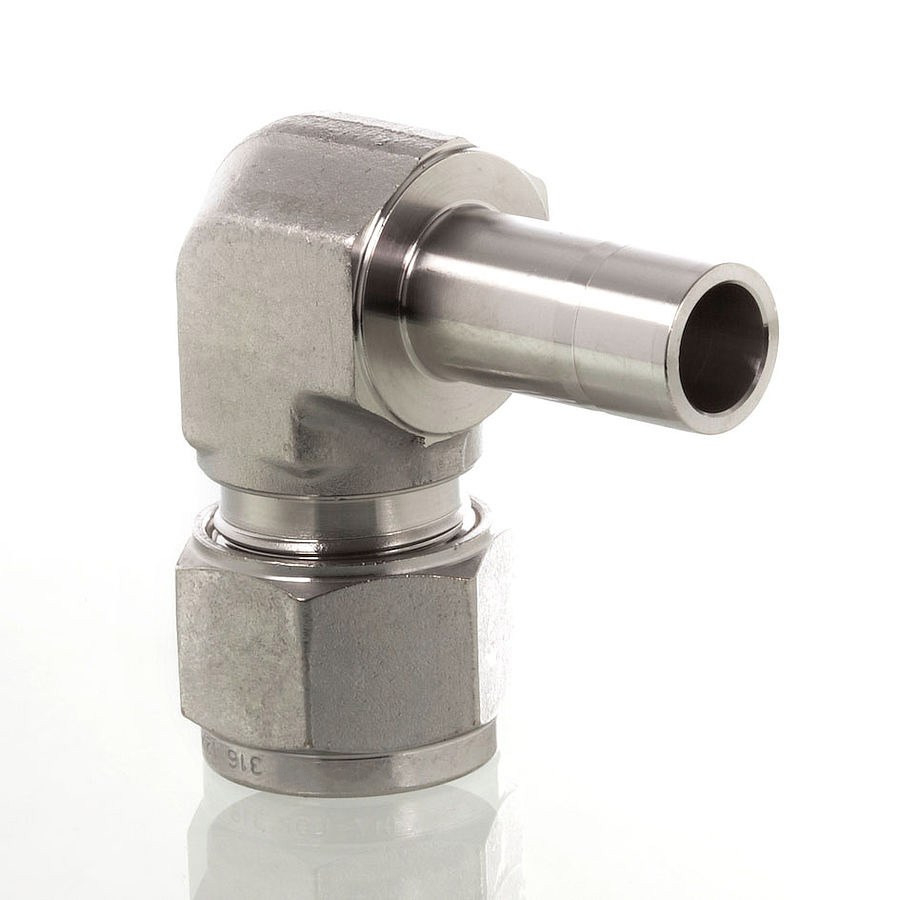

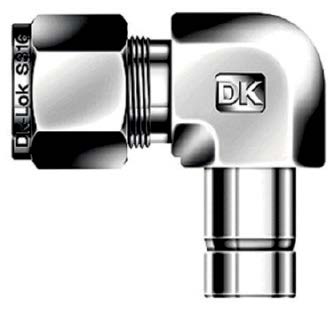

DLA-20M-SA DK-Lok - Переходник угловой обжимной 20 мм-20 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник DLA-20M-SA DK-Lok предназначен для соединения и изменения направления трубопроводов в контрольно-измерительных, технологических и гидравлических системах, где используется трубка Ø 20 мм и соответствующая втулка 20 мм. Конструкция обеспечивает герметичное металлическое уплотнение за счёт двух обжимных колец (фереджей) и прижимной гайки: при затяжке гайки кольца последовательно фиксируют трубку и создают плотный контакт втулки с корпусом, исключая применение резьбовых уплотнений. Применяется в системах подачи газов, пара, жидкостей и теплоносителей, где требуется надёжное прямое или угловое ответвление без применения упругих сальников.

Ключевые особенности конструкции

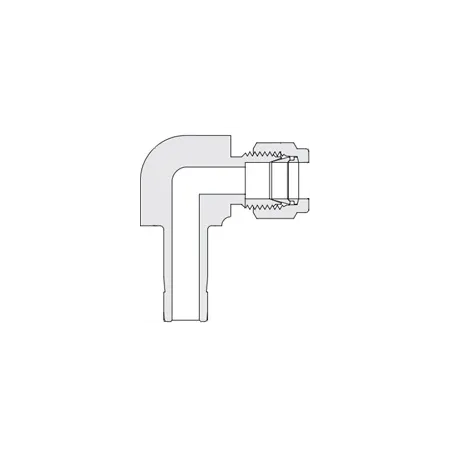

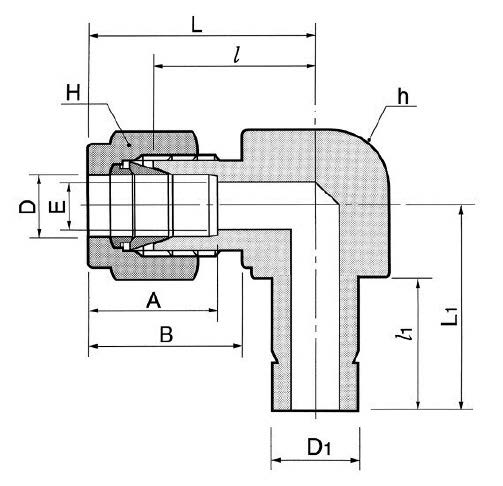

Корпус и детали выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах и совместимость с большинством химических веществ. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, форма — угловой втулочный переходник. Подключения: канал 1 — трубка Ø 20 мм, канал 2 — втулка Ø 20 мм. За счёт металлического уплотнения допускаются рабочие давления порядка до ~400 бар и рабочие температуры ориентировочно от −60 °C до +200 °C в зависимости от среды и режима; точные пределы зависят от толщины стенки трубки и условий эксплуатации. Отсутствие уплотнения резьбы снижает вероятность протечек при вибрации.

Экспертные рекомендации по применению

Подбирайте переходник под трубку с наружным диаметром 20 мм и соответствующую втулку того же размера; используйте трубы с правильной зачисткой торца и допустимой толщиной стенки. Затяжку гайки выполняйте динамометрическим ключом по рекомендуемому моменту производителя, избегайте перетяжки — это сохраняет ресурс фереджей и обеспечивает повторяемость герметичности. Перед монтажом промойте систему от стружки и грязи, при эксплуатации контролируйте соединения при первом запуске и после термоциклов. Не используйте фитинг при давлении или температуре, превышающих допустимые для конкретного узла; при агрессивных средах проверяйте совместимость AISI 316 с рабочей средой.
