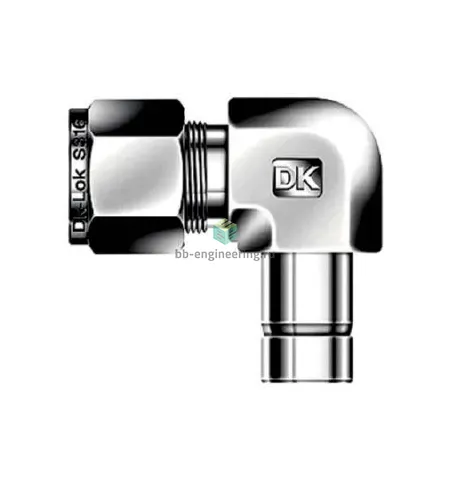

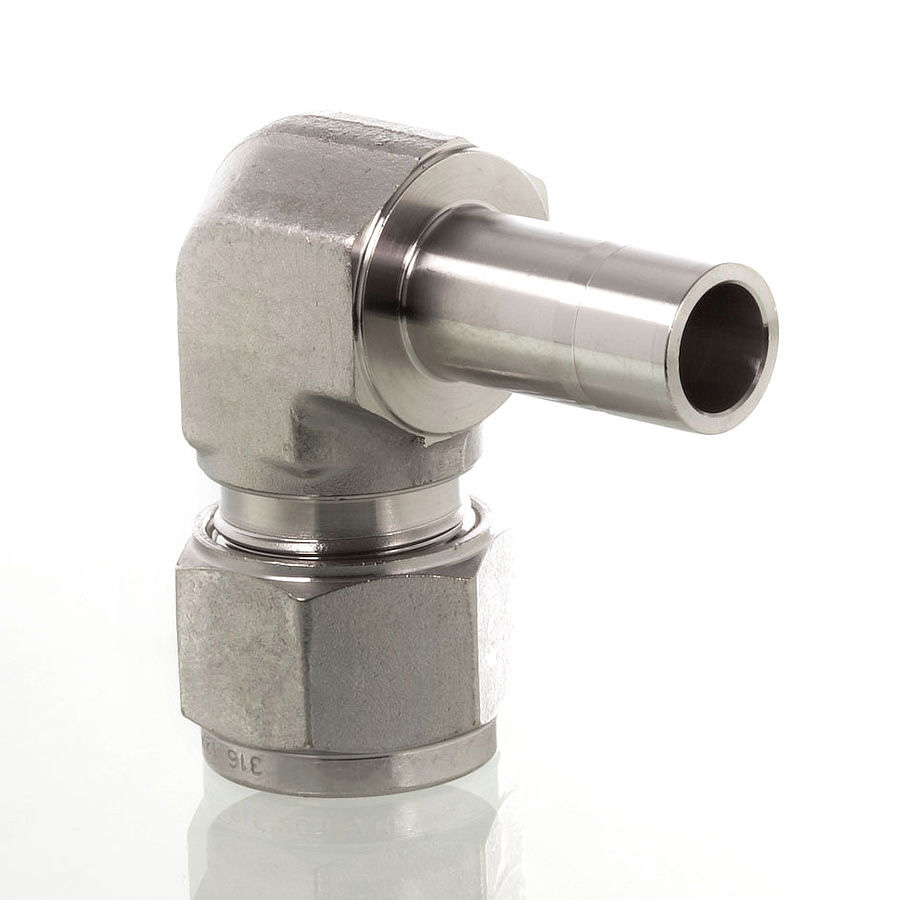

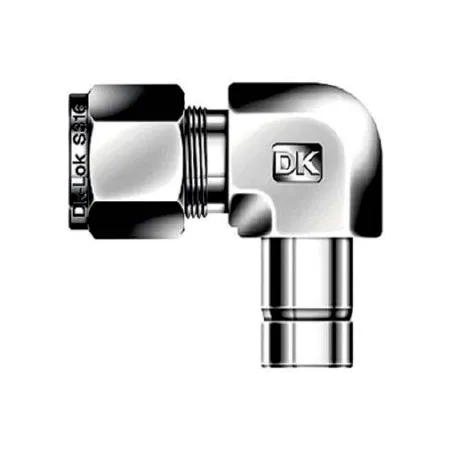

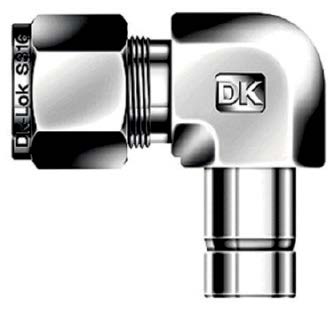

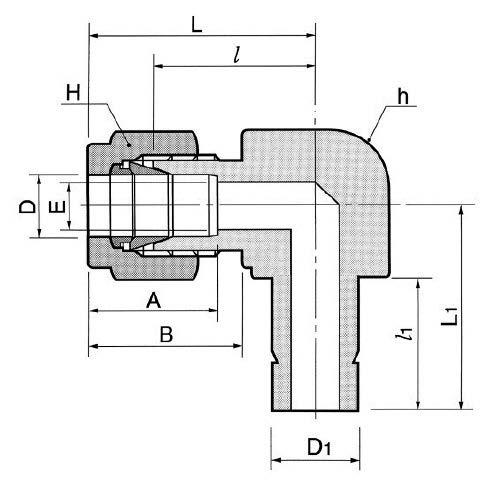

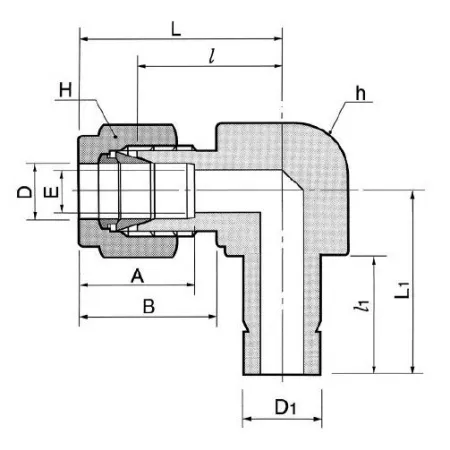

DLA-22M-SA DK-Lok - Переходник угловой обжимной 22 мм-22 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник обжимного исполнения предназначен для формирования надежного герметичного соединения между жесткой трубкой Ø22 мм и соответствующей втулкой 22 мм в системах трубопроводной арматуры и контрольно-измерительных линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает уплотнение и фиксирование трубки за счёт осевого сжатия втулок при закрутке гайки, что позволяет передавать рабочее давление без применения резьбовых уплотнений. Применяется в системах подачи газа, гидравлики и технологических сред, где требуется компактный угловой переход без дополнительных уплотнений.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с гидравлическими маслами, технологическими газами и паром. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; резьвового уплотнения не предъявлено. Диаметр присоединения — 22 мм по обоим каналам (трубка и втулка). Типичное рабочее давление для аналогичных обжимных фитингов в исполнении из AISI 316 — до примерно 250 бар (в зависимости от толщины стенки трубки и условий монтажа); расчетный температурный диапазон эксплуатации — ориентировочно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте втулки и трубки с точной посадкой под Ø22 мм и соблюдайте рекомендованную толщину стенки; перед обжатием удалите заусенцы и грязь, выдерживайте последовательность затяжки — первичное центрирование втулок, затем равномерная закрутка гайки до номинального момента. Избегайте повторного использования деформированных обжимных колец. Для агрессивных сред и повышенных температур контролируйте коррозионную совместимость и рассчитывайте запас по давлению не менее 1,5× рабочему. При сомнениях по давлению/температуре согласуйте эксплуатационные условия с поставщиком и используйте контрольные испытания на герметичность.
