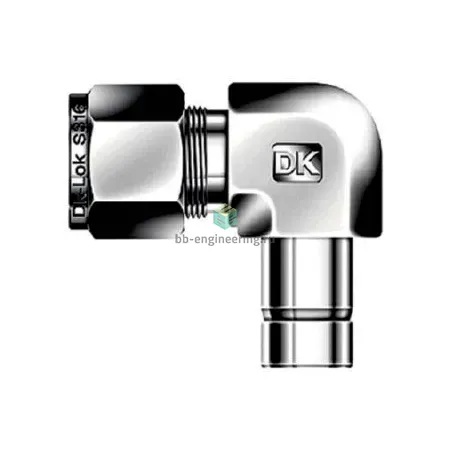

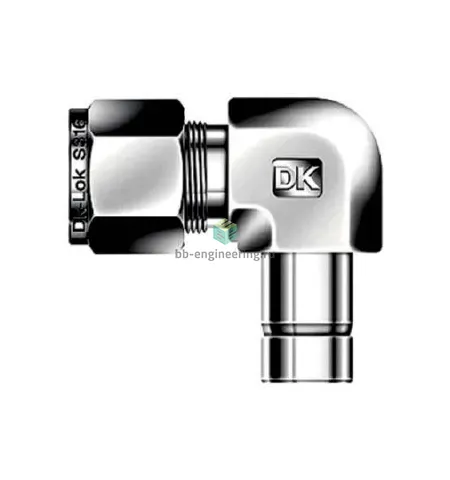

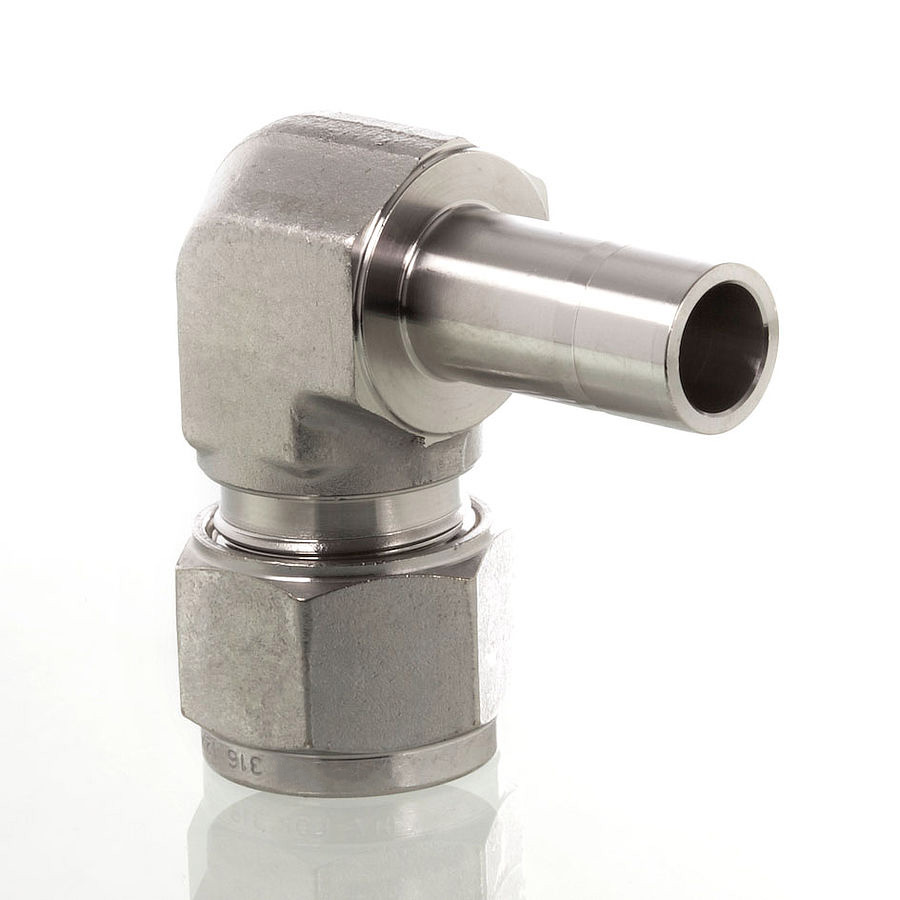

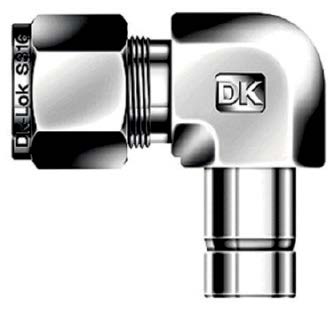

DLA-25M-SA DK-Lok - Переходник угловой обжимной 25 мм-25 мм, нерж.

Назначение и принцип работы

Переходник угловой втулочный DLA-25M-SA DK-Lok предназначен для перенаправления потока в линиях трубопроводов и приборных систем с трубкой Ø25 мм и втулочным присоединением Ø25 мм под углом (обычно 90°). Решает задачи герметичного соединения трубок в технологических контурах с газами и жидкостями, где требуется металл-металл уплотнение без использования уплотнительных прокладок (Тип уплотнения резьбы: -). Принцип работы основан на обжиме трубки двумя обжимными кольцами и гайкой: при затяжке создаётся кольцевое пластическое деформирование, обеспечивающее герметичность и механическую фиксацию вставленной трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, нефть, многие химикаты). Конструкция — двухфerrульная (две обжимные кольца + гайка) с втулочным присоединением 25 мм. Отсутствует резьбовое уплотнение; герметичность достигается металлокерамическим/металлическим контактом фервуль. Рекомендуемая рабочая область типичных применений: давление до 200–300 бар (зависит от толщины стенки трубки) и температура от примерно −60 °C до +400 °C в зависимости от эксплуатационных уплотнительных элементов и среды.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 25 мм и толщину стенки трубки для расчёта допустимого давления. Монтаж: отрезать трубку перпендикулярно, снять фаску, полностью вставить в втулку до упора, затянуть гайку по регламенту производителя (стабильная затяжка, избегать многократной перетяжки). Не рекомендуется повторно использовать фервули после демонтажа. Типичные ошибки: недостаточная глубина вставки, перекручивание трубки при затяжке, использование несовместимых материалов в агрессивных средах. Для критичных сред (водород, хлорсодержащие среды, высокие температуры) провести анализ совместимости AISI 316 и подтвердить испытанием на герметичность.
