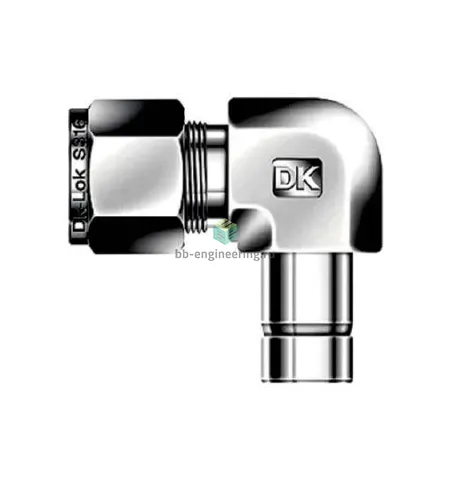

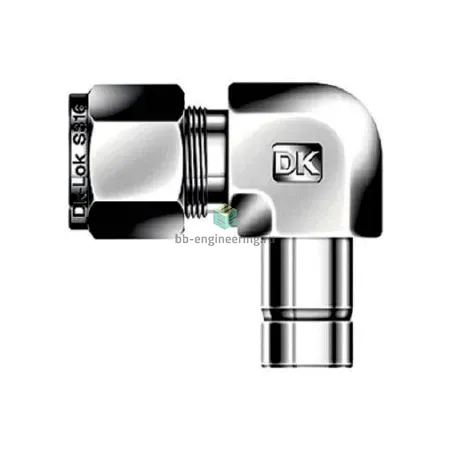

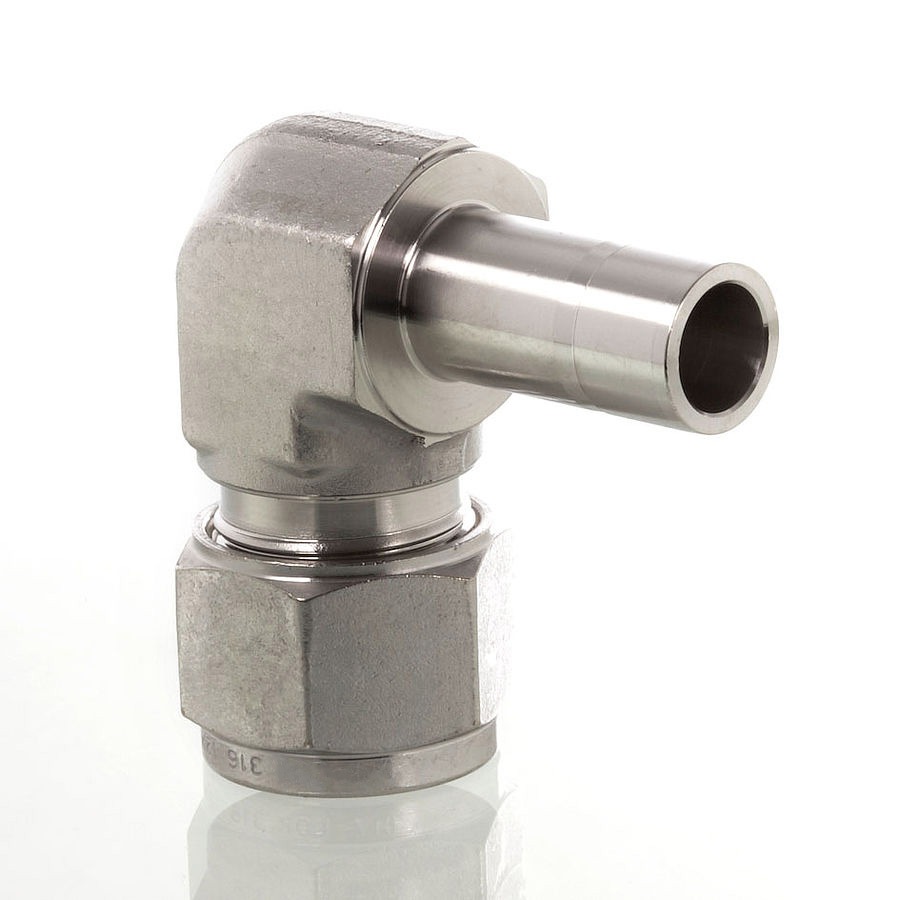

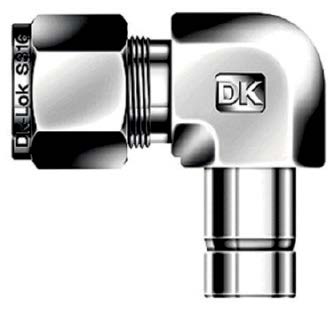

DLA-28M-SA DK-Lok - Переходник угловой обжимной 28 мм-28 мм, нерж.

Назначение и принцип работы

Переходник угловой втулочный предназначен для коммутации медных или стальных трубопроводов измерительной и технологической арматуры в системах КИПиА и технологических линиях при присоединении трубки Ø28 мм к втулочному порту Ø28 мм. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметическое уплотнение за счёт цилиндрического обжатия втулки и второй прижимной фаски — контакт металлических поверхностей исключает применение уплотняющих прокладок на резьбе (тип уплотнения резьбы: отсутствует). Элемент решает задачи изменения направления потока на 90° и создания компактного соединения при давлении протока, типично до 200 bar в промышленной практике для данного калибра, и температурном диапазоне эксплуатации примерно от −50 °C до +200 °C (ориентировочные значения; уточнять по спецификации системы).

Ключевые особенности конструкции

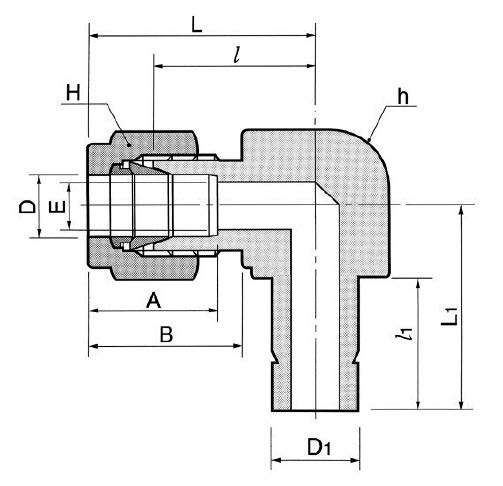

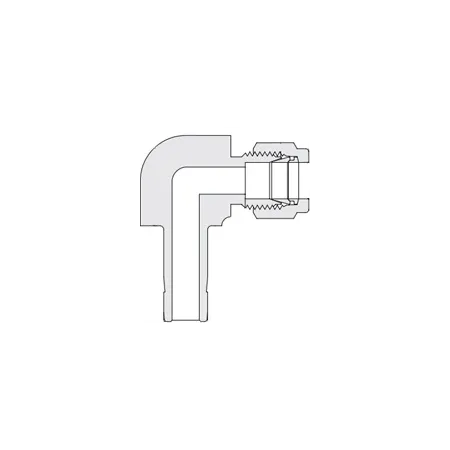

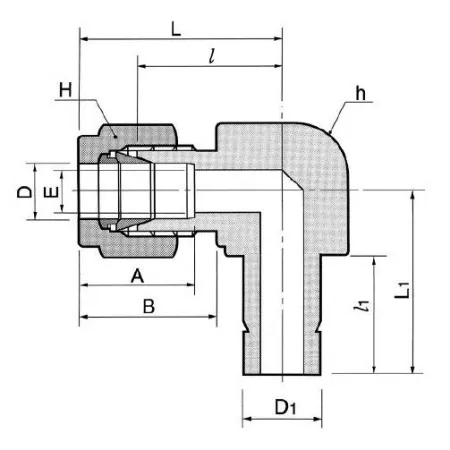

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, устойчивой к агрессивным средам и коррозии. Тип исполнения — обжим трубки с помощью двух обжимных колец (двухколецовая система DK-Lok), гайка и втулка под трубку Ø28 мм; рабочие среды: нейтральные и агрессивные жидкости и газы, в том числе пар, нефтепродукты и химически активные среды при совместимости с AISI 316. Стандартная стойкость к давлению для размеров порядка 28 мм на практике находится в интервале до ~200 bar; эксплуатационный температурный коридор типичен для нержавеющей стали AISI 316. Конструкция обеспечивает повторяемость уплотнения при разборе/сборке и высокую виброустойчивость при корректном монтаже.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный Ø трубки 28,0 мм и соответствующую толщину стенки; перед монтажом трубку снять фаску и тщательно удалить заусенцы. Монтаж: надеть гайку и обжимные кольца, посадить втулку, затянуть гайку до стопорного положения, затем выполнить дополнительный поворот ≈1–1,25 оборота для окончательного обжатия (контролировать момент ключом при наличии регламента). После монтажа провести опрессовку при 1,2–1,5 номинального рабочего давления и проверку на утечки. Избегать перекосов и чрезмерных осевых нагрузок, ударных и циклических напряжений; при агрессивных средах и высоких температурах проверять совместимость упомянутого AISI 316 с рабочей средой и при необходимости использовать прокладочные решения и поддерживающие опоры.
