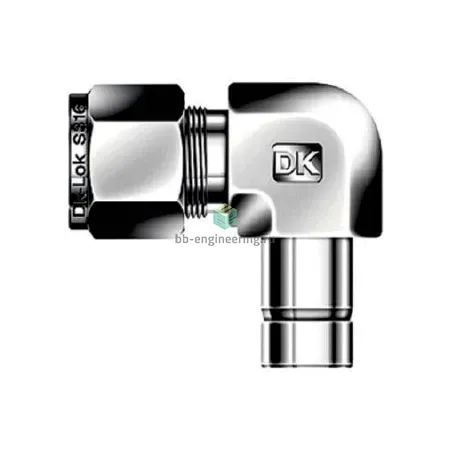

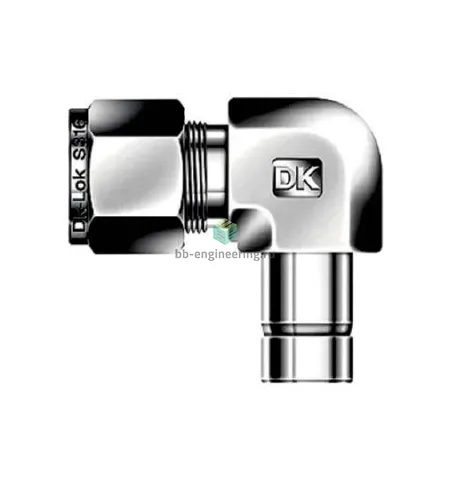

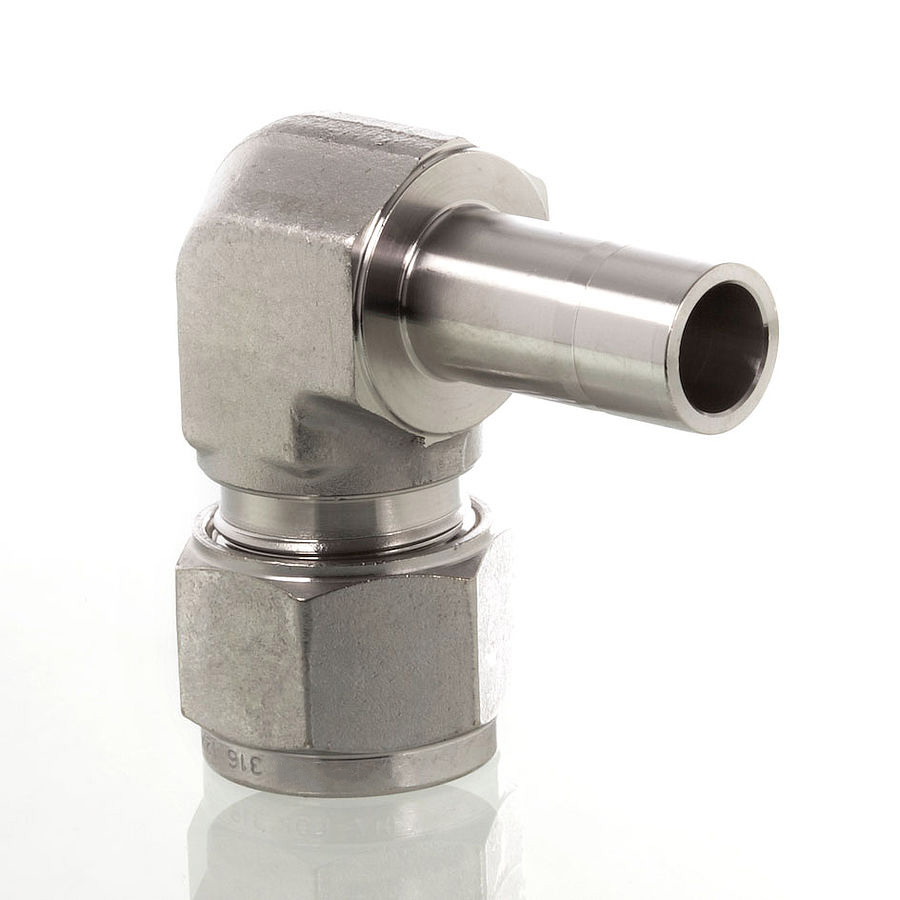

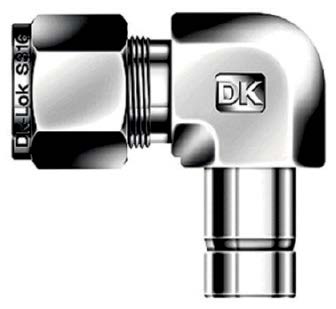

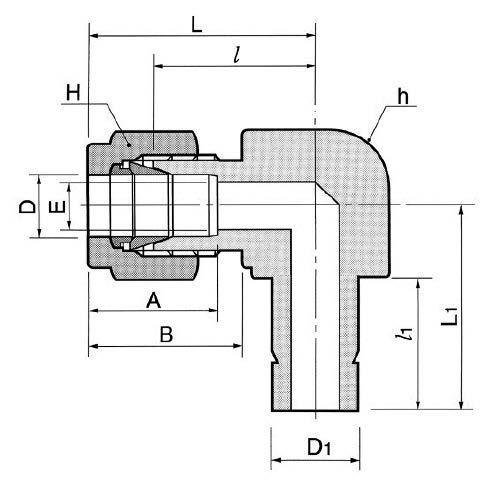

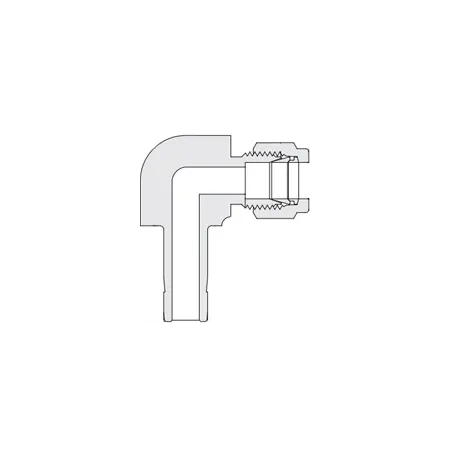

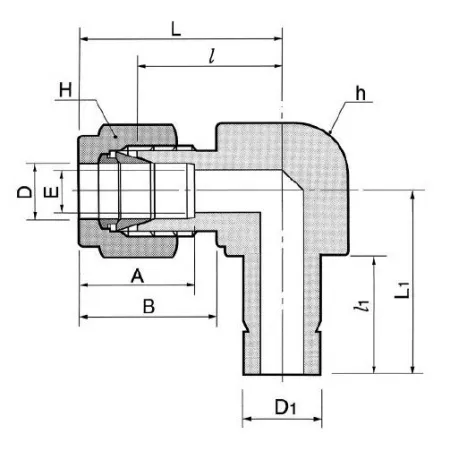

DLA-6M-SA - Переходник угловой обжимной 6 мм-6 мм, нерж.

Назначение и принцип работы

Угловой втулочный переходник DLA-6M-SA DK-Lok предназначен для перенаправления и герметичного соединения приборных трубок Ø 6 мм (под обжимную втулку) в системах КИПиА, технологических магистралях и аналитических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое зажимание и металло‑металлическое уплотнение трубки без применения уплотнительных фасонных прокладок. Фитинг применяется для подсоединения малогабаритных трубопроводов к штуцерам приборов, переключающей арматуре и переходным элементам, сокращая осевое пространство за счёт углового исполнения.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость для рабочих сред (вода, пар, нефтепродукты, аналитические газы и агрессивные среда при температурных ограничениях). Подключения: канал 1 — трубка 6 мм, канал 2 — втулка 6 мм; тип уплотнения резьбы отсутствует — герметизация достигается обжимом двух втулок и гайки. Типичные эксплуатационные ориентиры для обжимных фитингов данного типоразмера: рабочее давление при корректной установке и соответствии толщины стенки трубки — порядка сотен бар (зависит от стенки трубки и условий), температурный диапазон ограничен свойствами материала и среды (при отсутствии эластичных уплотнений — широкая температурная область).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую обработку и удаление задиров; вставлять трубку до упора втулки, затягивать сначала рукой, затем рекомендованным моментом производителя (избегать перетяжки). Не использовать повторно деформированные втулки; контролировать толщину стенки трубки и совместимость с рабочей средой; при испытаниях давления проводить постепенную накачку и проверку на утечки. Устанавливать с учётом доступа для обслуживания, избегать изгибов трубки в непосредственной близости от фитинга — расстояние не менее 2–3 диаметров. При работе с агрессивными или критичными средами согласовывать конкретные параметры эксплуатации с документацией DK‑Lok.
