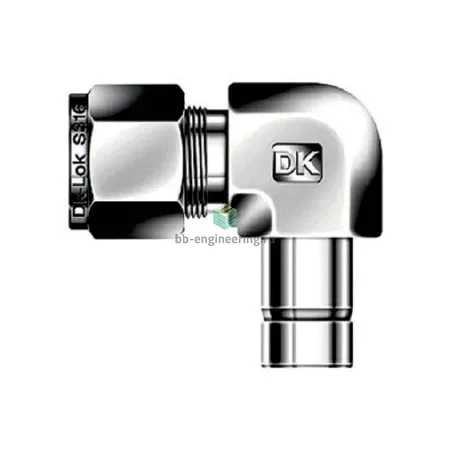

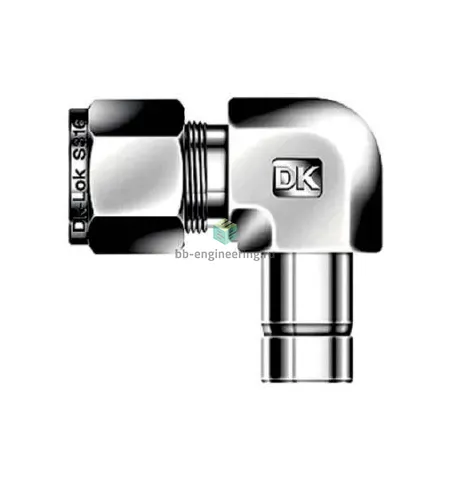

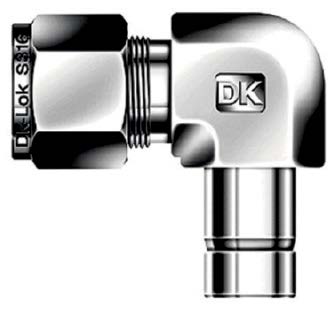

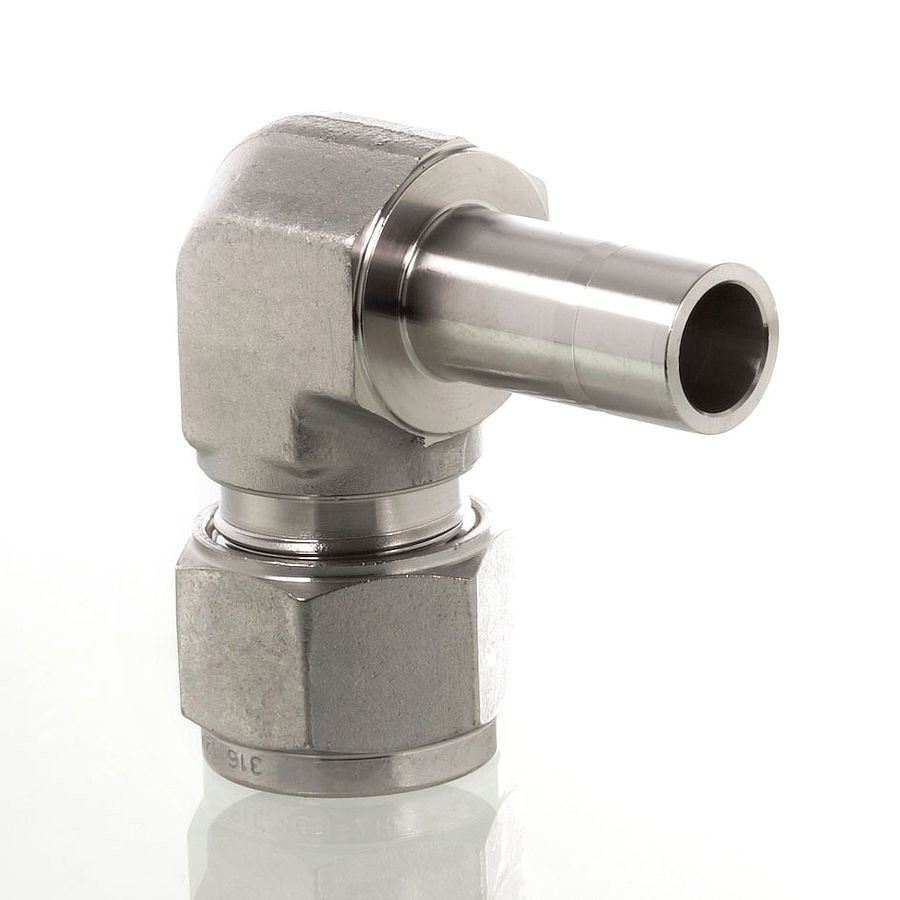

DLA-8M-SA - Переходник угловой обжимной 8 мм-8 мм, нерж.

Назначение и принцип работы

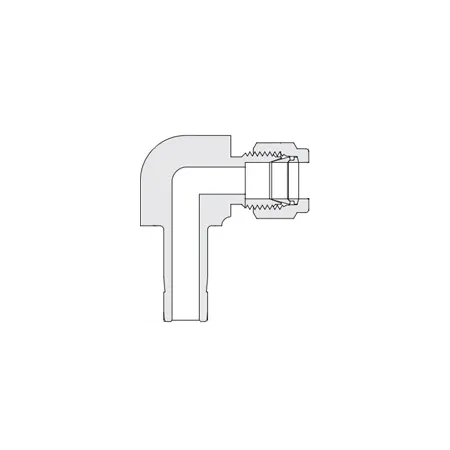

Угловой втулочный переходник обжимного типа предназначен для создания герметичного соединения между участками трубопровода с трубкой Ø 8 мм и соответствующей втулкой Ø 8 мм в системах КИПиА, гидравлики и технологических линиях. Конструкция решает задачу изменения направления потока под углом при сохранении высокой прочности и герметичности: трубка фиксируется обжимной гайкой и двумя обжимными кольцами (ферьюлами), обеспечивая уплотнение за счёт механического прижима металла к корпусу фитинга.

Ключевые особенности конструкции

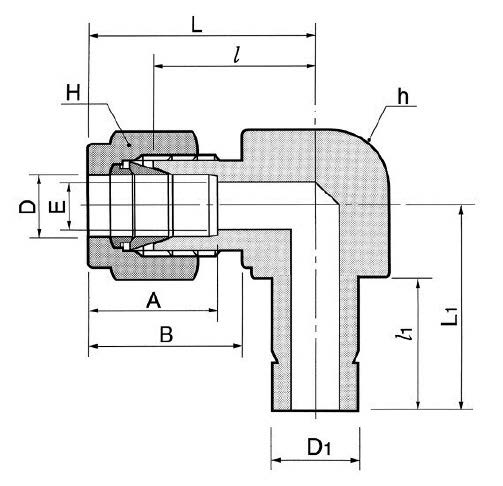

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах и позволяющая работать с газами и жидкостями. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; резьловое уплотнение в описании отсутствует. Присоединения: канал 1 — трубка 8 мм, канал 2 — втулка 8 мм. Типичные рабочие диапазоны для подобных обжимных фитингов DK‑Lok: давление до 350–400 бар (в зависимости от толщины стенки трубки) и рабочая температура приблизительно от −60 °C до +200 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцовую поверхность трубки Ø 8 мм, снять заусенцы, применить рекомендованную втулку и две ферьюлы. Затягивать гайку динамометром согласно рекомендациям производителя, избегая перетяжки, которая деформирует трубку и снижает прочность; проверять герметичность гидравлическим/газовым опрессованием на рабочее давление. Для вибронагруженных участков использовать опоры и компенсаторы; при агрессивных средах учитывать совместимость со сталью AISI 316 и, при необходимости, выбирать материалы или дополнительные покрытия по результатам коррозионных расчётов.
