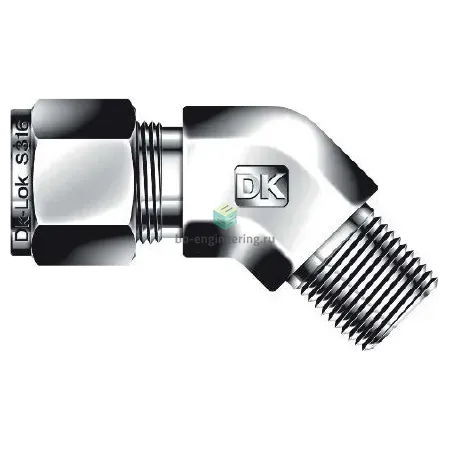

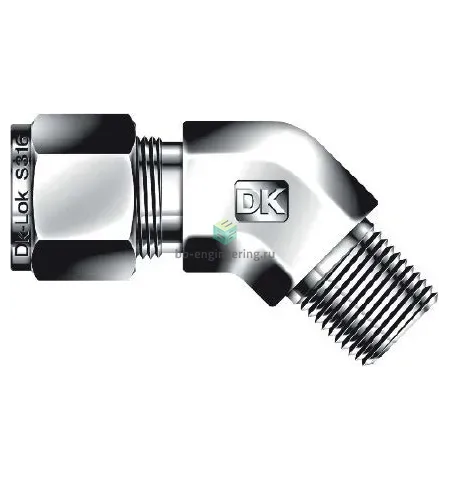

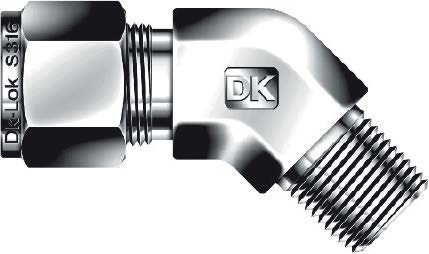

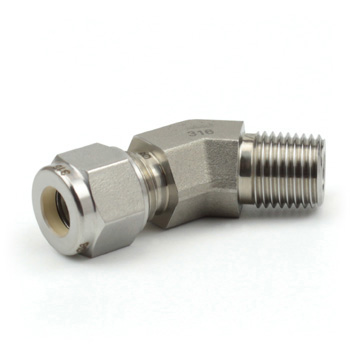

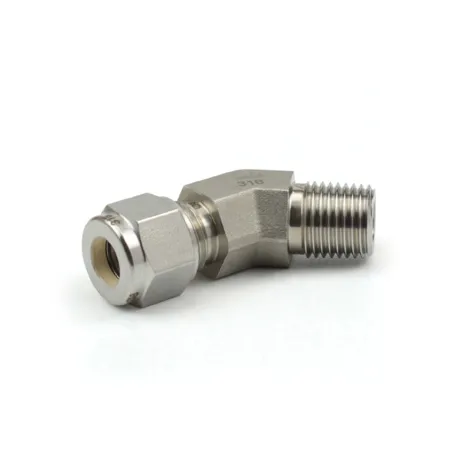

DLBM12-12N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

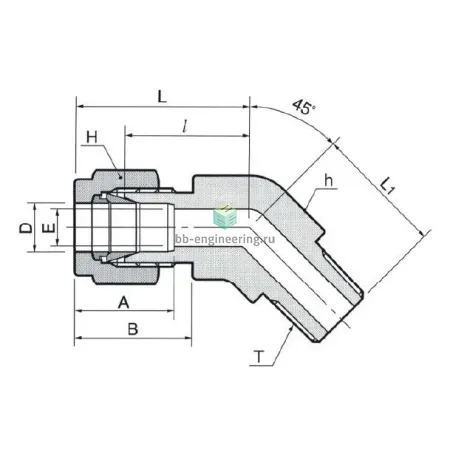

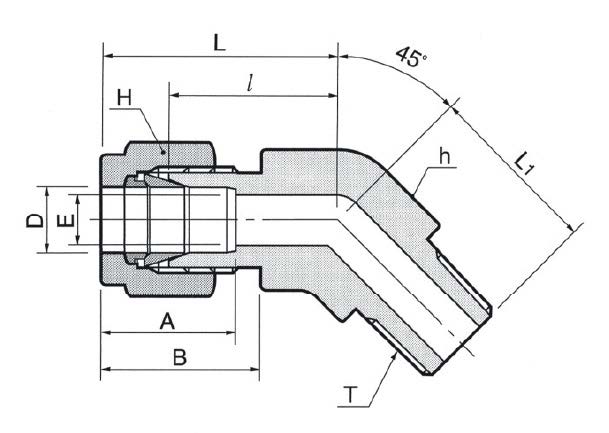

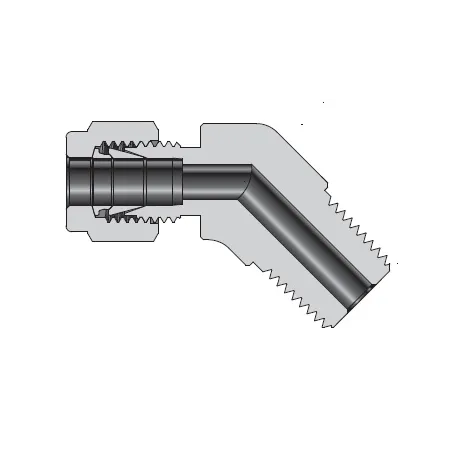

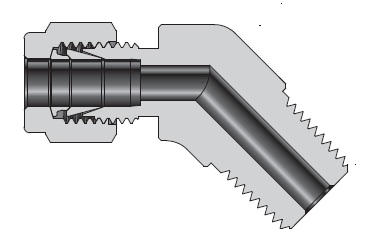

Угловой штуцер 45° обжимной с наружной резьбой NPT 3/4—3/4″ предназначен для прокладки поворотных переходов в магистралях приборной и технологической автоматики, гидравлики и теплообмена. Формирует герметичное соединение между трубкой Ø 3/4″ (19,05 мм) и резьбовым портом NPT 3/4″ с помощью двухобоймового обжима (две обжимные гайки/кольца). Резьбовое уплотнение выполняется ФУМ-лентой (PTFE), а уплотнение обжима обеспечивает металлокерамическую посадку кольца на трубку, исключая протечки при давлении и вибрациях.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и агрессивным средам. Конструкция — двухобоймовая DK-Lok, обеспечивает стабильную усадку и повторяемость разборно-сборных операций. Рабочие среды: вода, пар, нефте- и газопродукты, соединения технических жидкостей и газов. Типичные диапазоны: рабочее давление до 420 бар (≈6000 psi) в зависимости от толщины стенки трубки и режима эксплуатации; температура эксплуатации ориентировочно −60…+260 °C при использовании PTFE-уплотнений и AISI 316.

Экспертные рекомендации по применению

Подбирать штуцер под реальную толщину стенки трубки и рабочее давление; для 3/4″ труб используйте кольца, рассчитанные на соответствующий O.D. Перед обжимом обеспечить чистую торцевую поверхность трубки и отсутствие фасок/заусенцев. Наносите ФУМ-ленту аккуратно (2–3 слоя), не забивая торец резьбы; затягивайте по рекомендованному моменту производителя, избегая перетяжки, которая деформирует уплотнения. После монтажа провести контроль на герметичность при рабочем давлении и учитывать тепловые расширения при высоких температурах.
