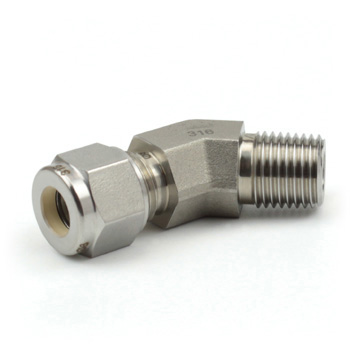

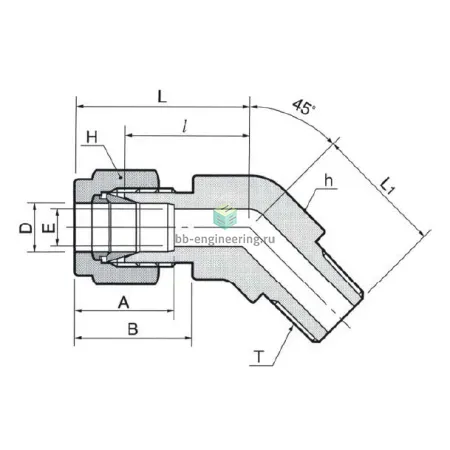

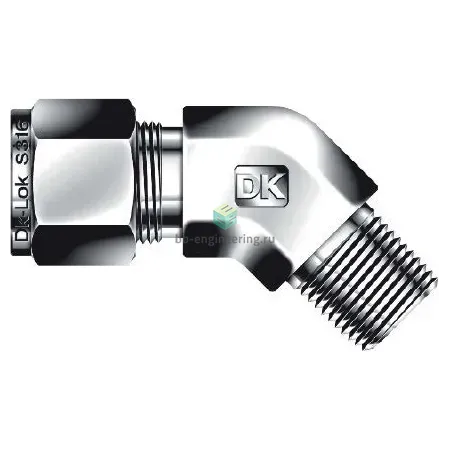

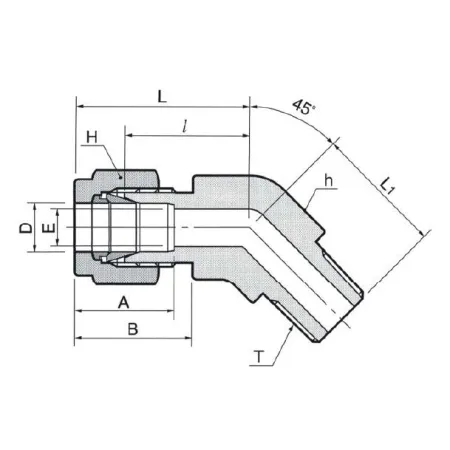

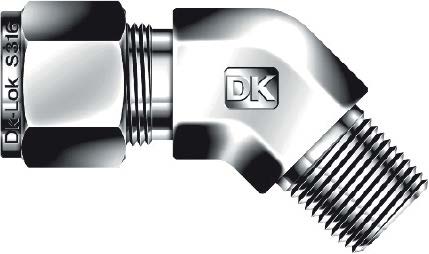

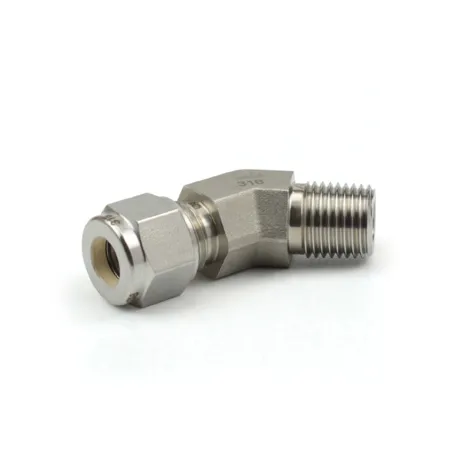

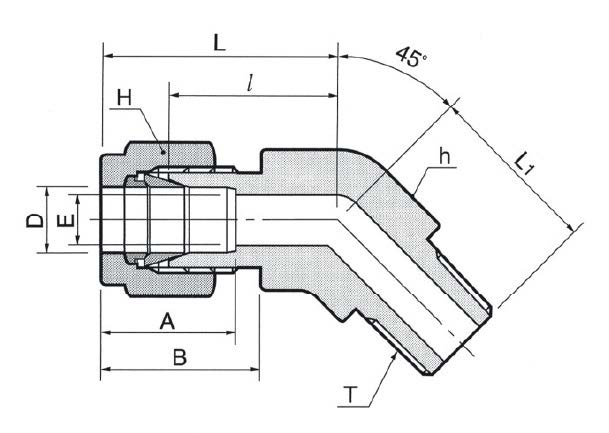

DLBM12M-8N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/2-12 мм, нерж.

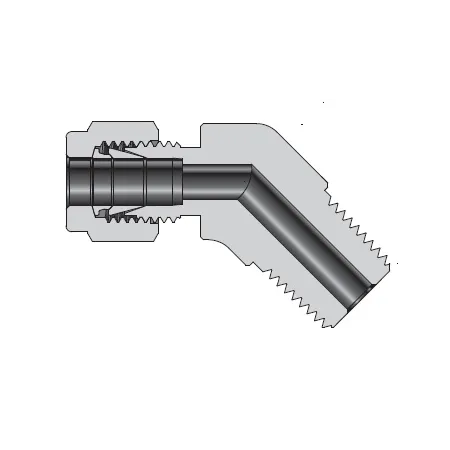

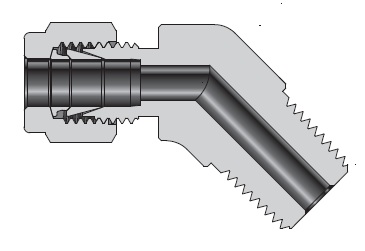

Назначение и принцип работы

Угловой обжимной штуцер 45° предназначен для перехода с конической резьбы NPT1/2 на трубку Ø12 мм в линиях приборного и технологического оборудования — газ, жидкость, гидравлика и аналитические контуры. Работает по принципу двухобоймного обжима: гайка при затяжке сжимает переднюю и заднюю обоймы, формируя герметичное металло‑металлическое уплотнение на трубке; резьбовое соединение уплотняется ФУМ‑лентой на стороне NPT. Конструкция уменьшает осевые напряжения при резких перегибах и обеспечивает компактный 45° вывод трубки в ограниченном пространстве.

Ключевые особенности конструкции

Корпус и обоймы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип конструкции — двухобоймное (двухферулное) с гайкой, герметизация резьбы — ФУМ‑лента. Подключения: канал 1 — NPT1/2 (наружная резьба), канал 2 — трубка Ø12 мм. Рабочие среды: технические и промышленные газы, жидкости и гидравлические масла. Ориентировочный диапазон рабочих давлений — до 300–400 бар в зависимости от толщины стенки трубки и условий монтажа; рабочая температура при использовании ФУМ — примерно −60…+200 °C (зависит от среды и уплотнителя).

Экспертные рекомендации по применению

Перед монтажом проверить соответствие Ø12 мм и толщины стенки трубки требованиям по давлению. Обязательно зачистить и развальцевать торец трубки, полностью вставить её до упора. Уплотнять резьбу ФУМ‑лентой, избегая попадания ленты в поток. Затягивать гайку по рекомендациям производителя DK‑Lok (контроль момента ключом по каталожной таблице); не допускать перетягивания, чтобы не деформировать трубку и обоймы. После сборки провести испытание на герметичность и обеспечить опору/виброизоляцию линии в местах изгиба.
