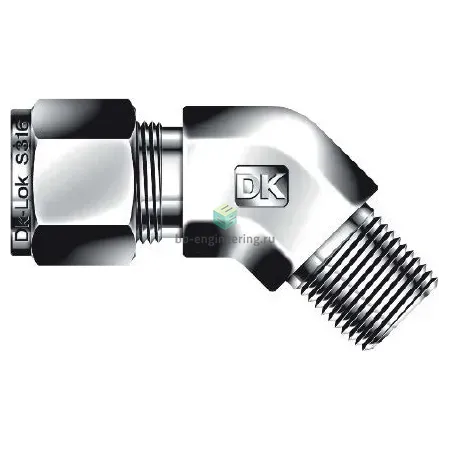

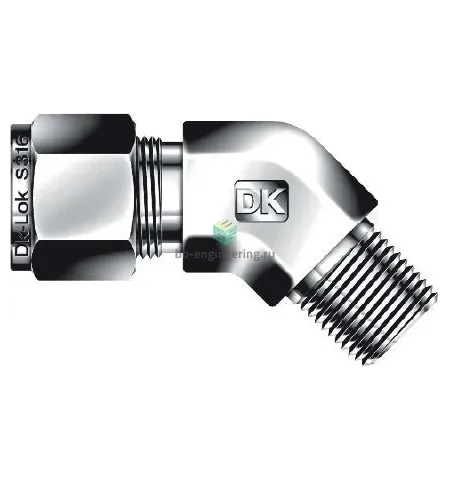

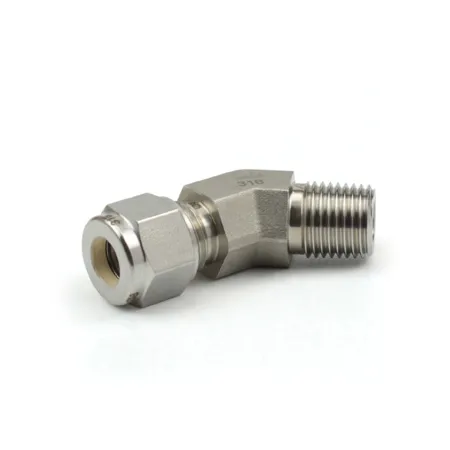

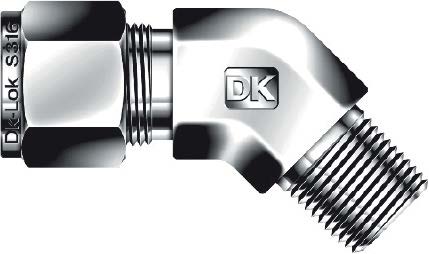

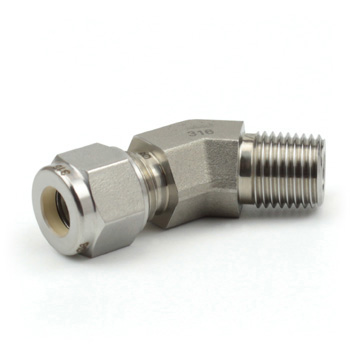

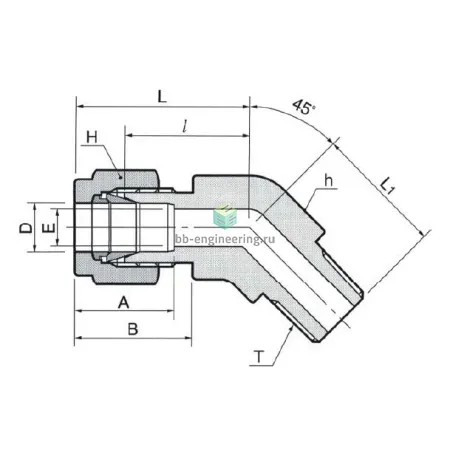

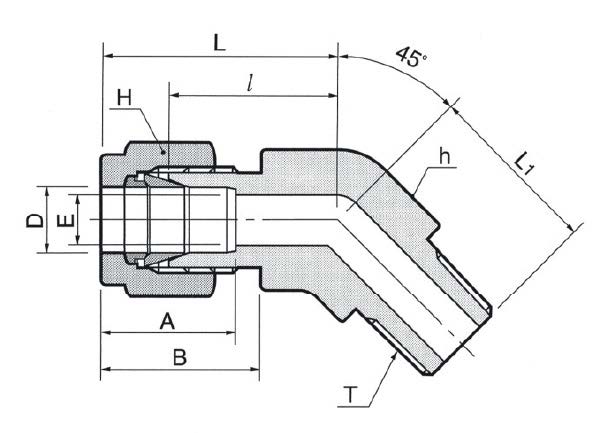

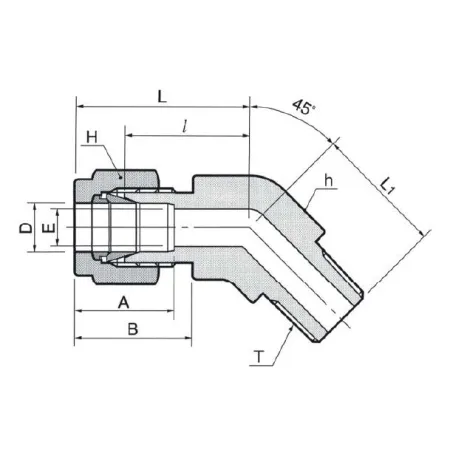

DLBM16-16N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

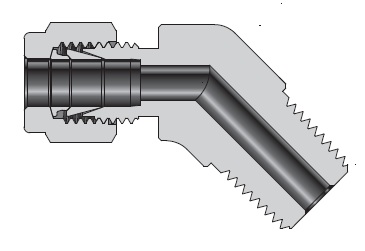

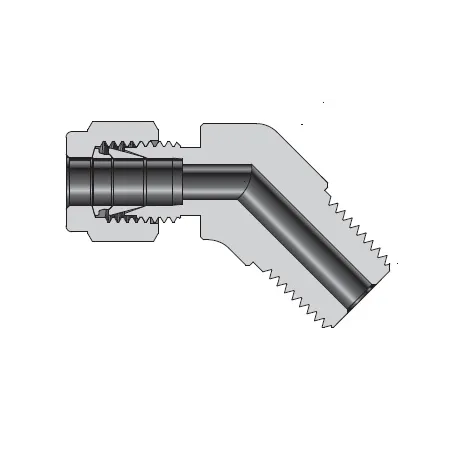

Обжимной штуцер угловой 45° с наружной резьбой NPT1-1" предназначен для компоновки и перенаправления трубопроводов в системах измерения, подачи и отбора проб, а также в технологических линиях с инструментальной арматурой. Конструкция решает задачу герметичного соединения 1" трубки с резьбовым портом NPT1 методом двухкольцевого обжима; наружная резьба уплотняется ФУМ‑лентой (PTFE) для обеспечения газо- и жидко-непроницаемости. Работает по механическому принципу: гайка с двумя обжимными кольцами фиксирует трубку и формирует металл-металл уплотнение, а резьбовой переход обеспечивает присоединение к резьбовому ответному элементу.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах. Тип конструкции — двойной обжим (две обжимные втулки + гайка), тип уплотнения резьбы — ФУМ‑лента. Применимы среды: вода, инертные газы, нефте-химия при совместимости с 316SS. Рекомендуемый диапазон рабочих давлений зависит от толщины стенки трубки; для стандартной 1" инструментальной трубки типично до ~250 бар (≈3 625 psi), при тонкостенной трубке — существенно ниже. Температурный диапазон эксплуатации металлоконструкции широкий; при использовании ФУМ‑ленты рабочая температура резьвого уплотнения ограничена ≈+260 °C, металлоконструкция выдерживает экстремумы от криогенных −196 °C до нескольких сотен °C в зависимости от процесса.

Экспертные рекомендации по применению

Подбирайте фитинг под точный внешний диаметр и толщину стенки трубки 1". Подготовьте торец трубки: ровная торцовка, отсутствие задиров и фаски по инструкции производителя. Наносите ФУМ‑ленту по ходу резьбы, 2–3 слоя, не закусывая торец соединения. Затягивайте обжимную гайку и резьбу с контролем момента по таблице DK‑Lok или аналогичной — избегайте «перетягивания», которое деформирует кольца и уменьшает ресурс. После монтажа проведите проверку на герметичность при рабочем давлении, используйте поддерживающие опоры для трубопровода, избегайте вибраций и конструктивного напряжения в месте обжима, учтите совместимость сред и гальванические пары.
