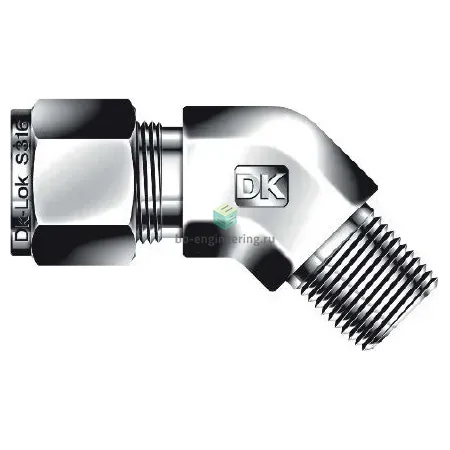

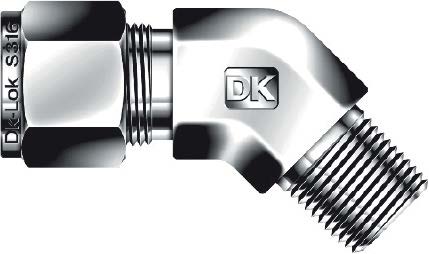

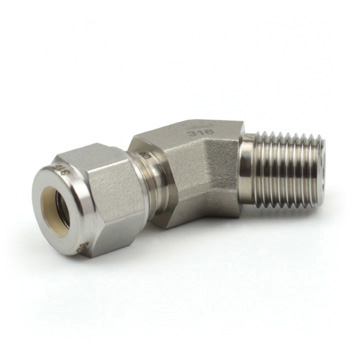

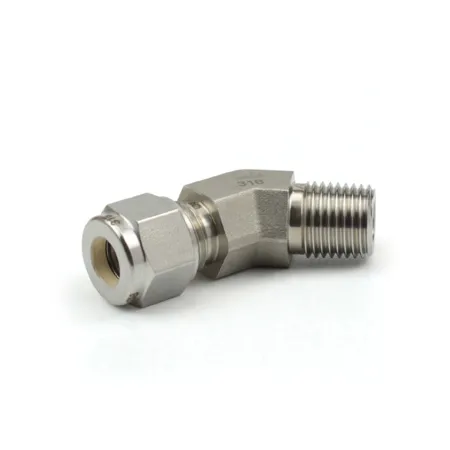

DLBM2-2N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

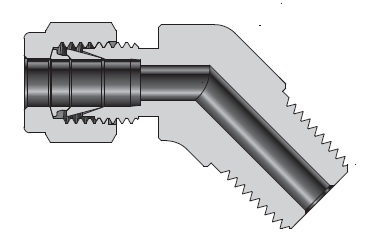

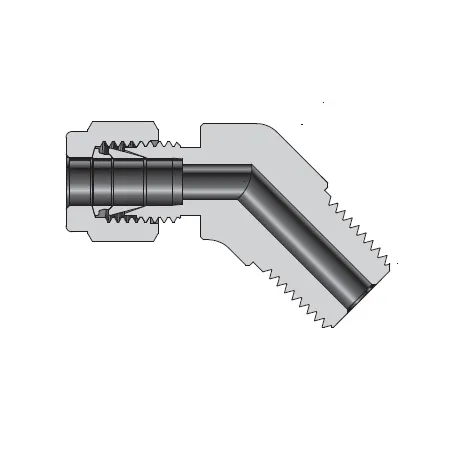

Угловой штуцер 45° с наружной резьбой и обжимным подключением предназначен для перенаправления технологических линий в системах измерения и управления (КИПиА), гидравлике и пневматике. Конструкция с наружной резьбой NPT1/8 и обжимной под трубку 1/8″ обеспечивает герметичное соединение между резьбовым ответным элементом и тонкостенной инструментальной трубкой. Рабочий принцип — сочетание резьбового уплотнения резьбы (применяется ФУМ-лента) и двухфланцевого обжимного соединения (две обжимные втулки и гайка), что обеспечивает металл‑по‑металлу плотность и компенсацию вибраций.

Ключевые особенности конструкции

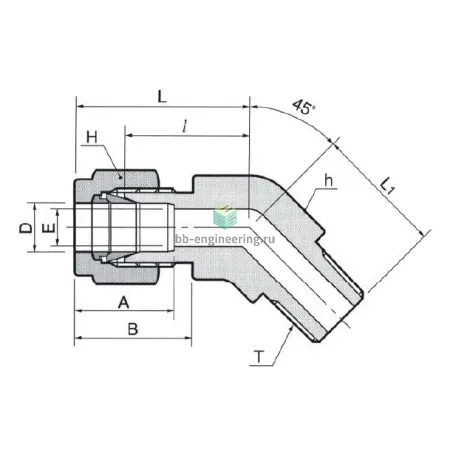

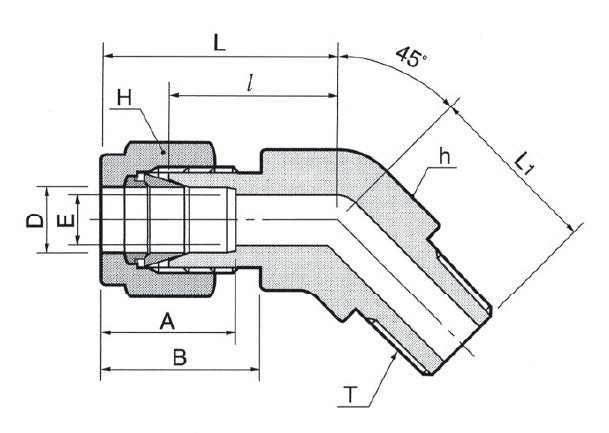

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — обжим трубки двумя кольцами (двухфланцевая система) для 1/8″ трубок; уплотнение резьбы — ФУМ-лента. Типичные рабочие среды: сжатые газы, слабоагрессивные и нейтральные жидкости. Для обжимных соединений DK‑Lok типично рабочее давление до ~414 бар (6000 psi) для размеров 1/8″ — точное допустимое давление определяется конфигурацией системы; температурный диапазон зависит от среды и уплотнений (при металлическом уплотнении примерно от −60 °C до +316 °C).

Экспертные рекомендации по применению

Подбирайте штуцер с учётом диаметра трубки 1/8″ и совместимости среды. При монтаже ровно отрежьте и удалите заусенцы с трубки, вставьте трубку до упора, затяните гайку по рекомендованному усилию производителя, избегая деформации. Наносите ФУМ-ленту на NPT по направлению нарезки, не закладывайте ленту внутрь прохода. Проверяйте на утечки пневматическим детектором или испытанием давлением; при подтяжке избегайте повторных перекомплектовок обжимных колец, заменяйте их при демонтаже. Особое внимание — вибрация и температурные циклы: при них предпочтительнее повторная проверка герметичности.
