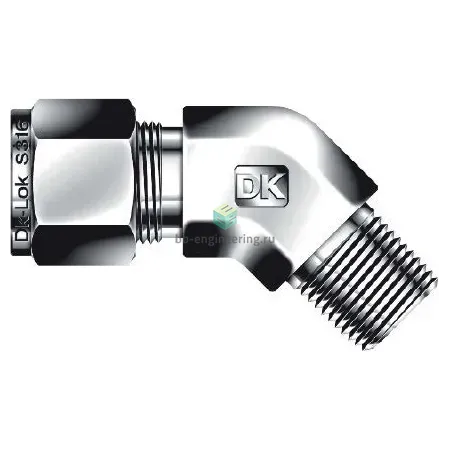

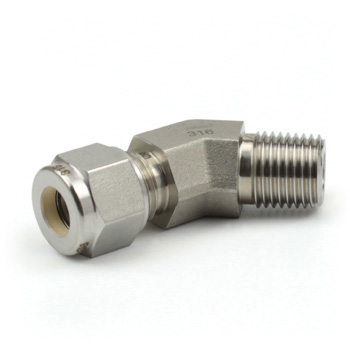

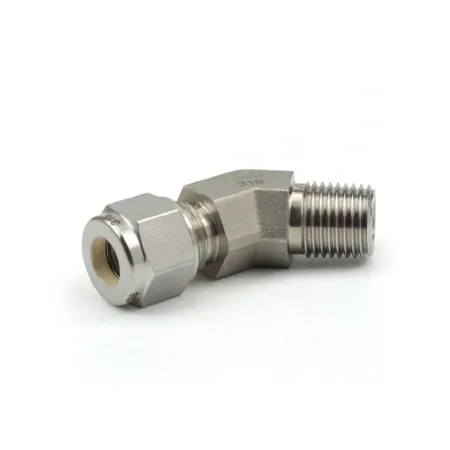

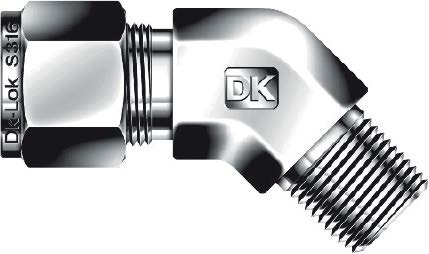

DLBM4-2N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Обжимной угловой штуцер 45° с наружной резьбой NPT1/8 — переходное соединение для подсоединения трубы Ø 1/4" (6,35 мм) к резьбовому порту с NPT1/8. Применяется в технологических трубопроводах, гидравлике, пневматике и системах КИПиА для изменения направления потока на 45° и обеспечения герметичного перехода трубка—резьба. Уплотнение резьбы выполняется ФУМ-лентой; уплотнение линии — методом обжима двух колец и гайки: передняя конусная гильза врезается в трубку, задняя фиксирует и центрирует, создавая надежный уплотнённый контакт, рассчитанный на эксплуатационные давления типично до 6000 psi (≈413 bar) для 1/4" исполнения.

Ключевые особенности конструкции

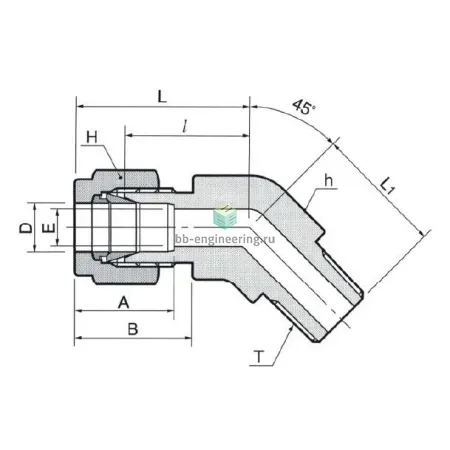

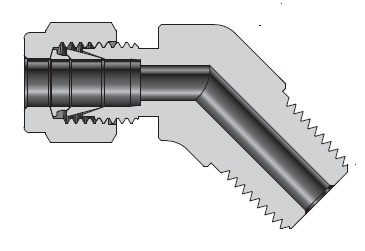

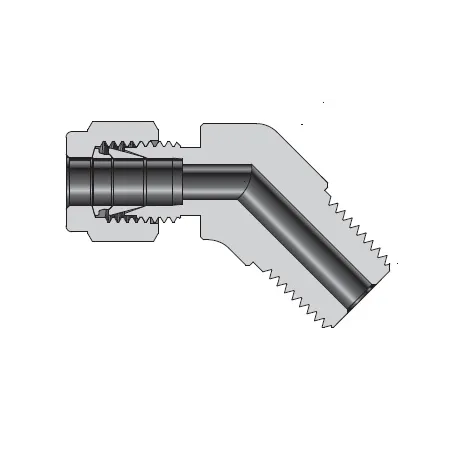

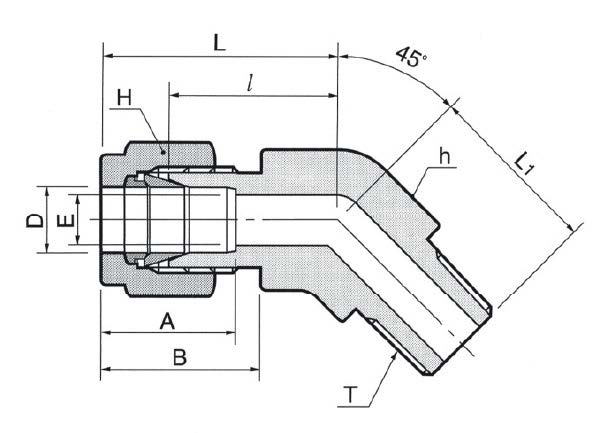

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и химии, подходящая для воды, гидравлических масел, инертных и технологических газов. Конструкция — обжим с двумя обжимными кольцами и гайкой; канал 1 — NPT1/8 (наружная резьба), канал 2 — трубная посадка 1/4". Резьба рекомендуется уплотнять ФУМ-лентой. Рабочая температура в типичных применениях: от −60°C до +260°C (ограничена материалом и видом уплотнения), рабочее давление — в зависимости от стенки трубки и условий, до порядка 6000 psi (≈413 bar) для стандартных трубок 1/4".

Экспертные рекомендации по применению

Подбирайте штуцер под конкретную толщину стенки трубки и профиль монтажной нагрузки; используйте трубку Ø1/4" с рекомендованной толщиной стенки по таблицам производителя. Перед монтажом резьбу обработайте ФУМ-лентой в 2–3 слоя, не допускайте попадания ленточного материала внутрь трубопровода. Трубу разрежьте перпендикулярно, отшлифуйте и удалите задиры; при сборке затяните гайку до плотного контакта, далее добьётесь окончательного обжима по спецификации производителя (обычно контрольный доворот ключом), и проверяйте узел давлением. Избегайте циклических изгибных нагрузок и коррозионно-активных сред без дополнительной защиты.
