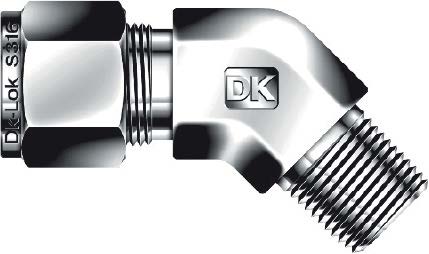

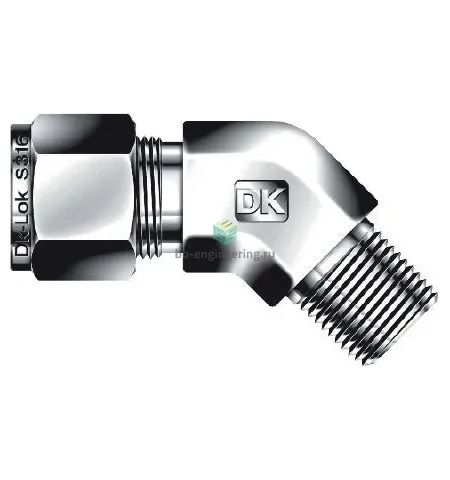

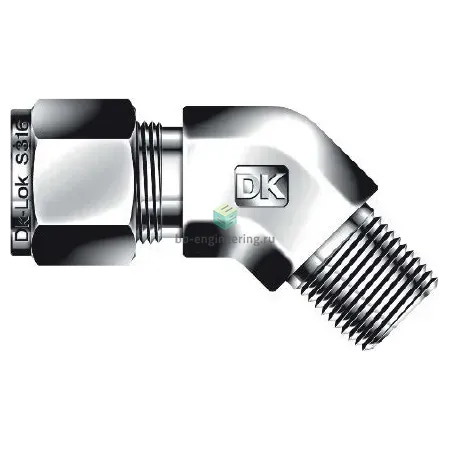

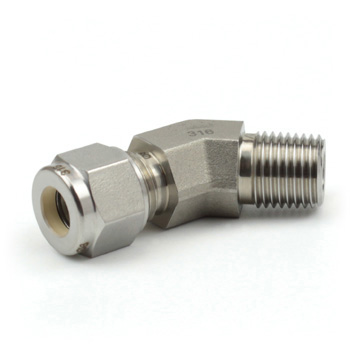

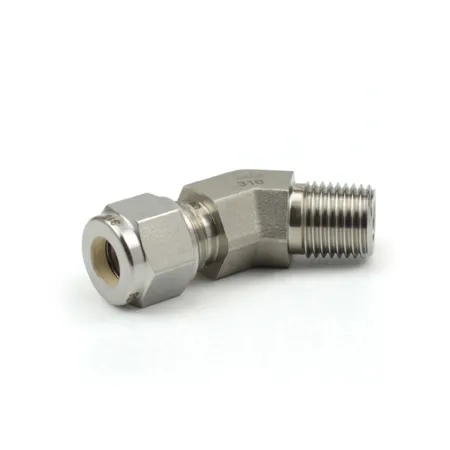

DLBM4-4N-SA - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-1/4", нерж.

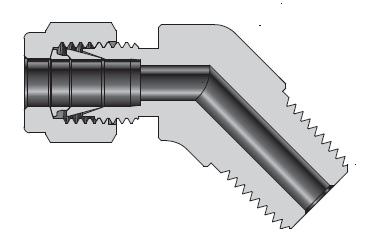

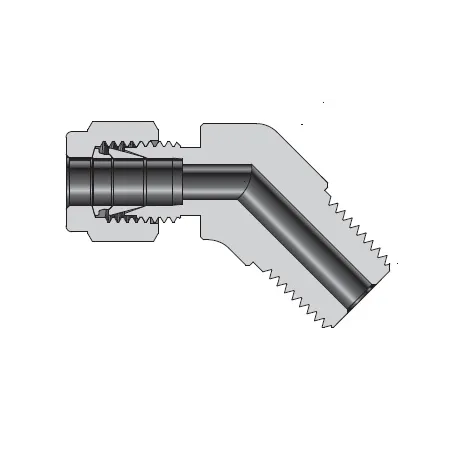

Назначение и принцип работы

Угловой штуцер 45° с наружной резьбой NPT 1/4 — предназначен для коммутации коррозионностойких трубопроводов размером 1/4" в технологических линиях для давлений средних и высоких значений. Конструкция решает задачу изменения направления трубопровода и обеспечения герметичного соединения между резьбовой портовой линией NPT1/4 и трубкой 1/4". Принцип работы — механическое уплотнение резьбы с помощью ФУМ‑ленты и торцевое/коническое уплотнение трубки методом обжима двух колец (double ferrule) при затяжке гайки; уплотнение трубки достигается за счёт внедрения переднего и заднего колец в материал трубки при заданном моменте затяжки.

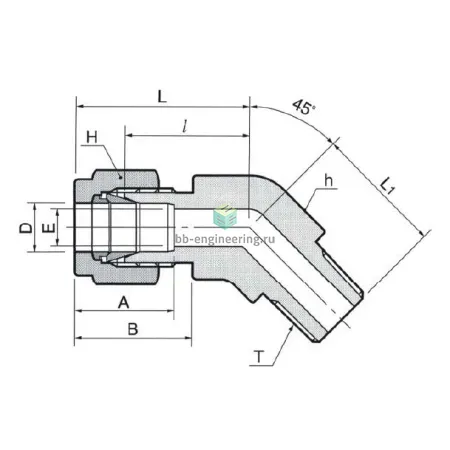

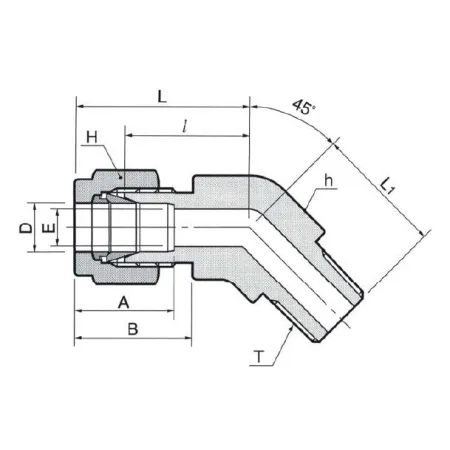

Ключевые особенности конструкции

Корпус и обжимные кольца — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость в агрессивных средах. Форма — штуцер угловой 45°; тип уплотнения резьбы — ФУМ‑лента (PTFE tape); конструкция — обжим трубки с помощью двух обжимных колец и гайки, переход NPT1/4→1/4" tube. Рекомендуемый диапазон эксплуатации: рабочее давление до 413 bar (6000 psi) в зависимости от условий установки и толщины трубки; эксплуатационная температура ориентировочно -50…+200 °C, с учётом ограничений уплотнения резьбы ФУМ и применяемых уплотнительных материалов.

Экспертные рекомендации по применению

При подборе учитывать материал среды и совместимость AISI 316. Перед монтажом трубку обрезать под прямым углом, удалить заусенцы и зачищать торец; при сборке вставить трубку до упора, предварительно установить заднее и переднее кольца. Наносить ФУМ‑ленту на наружную резьбу NPT по направлению закручивания, избегать попадания ленты внутрь трубопровода. Не допускать чрезмерной затяжки — использовать момент затяжки по рекомендациям производителя для 1/4" обжимных фитингов; после монтажа провести пробное давление и контроль на герметичность при рабочем давлении.
