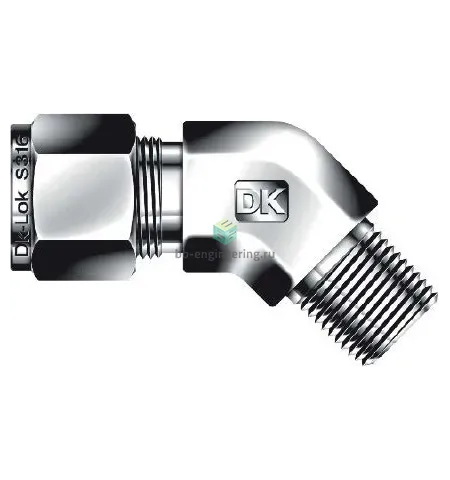

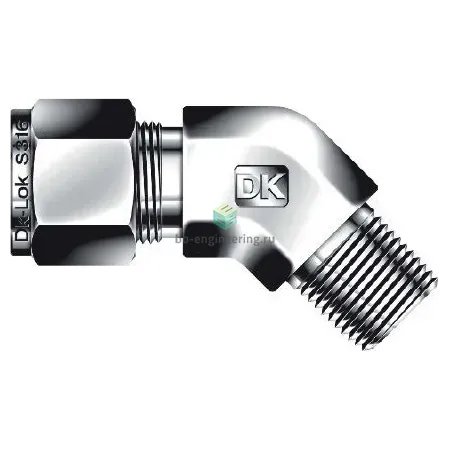

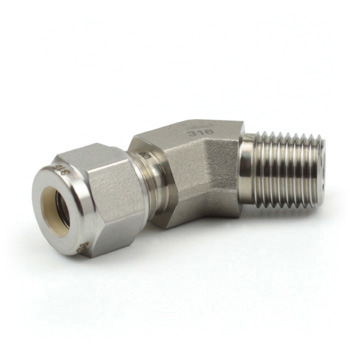

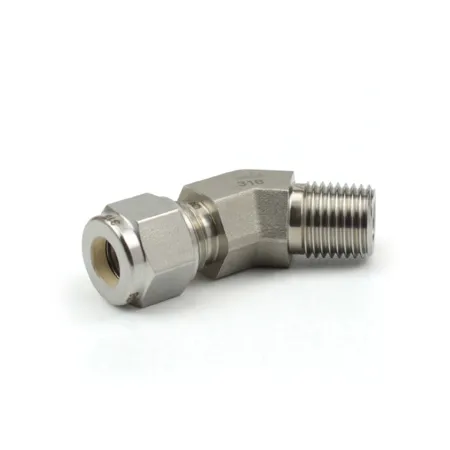

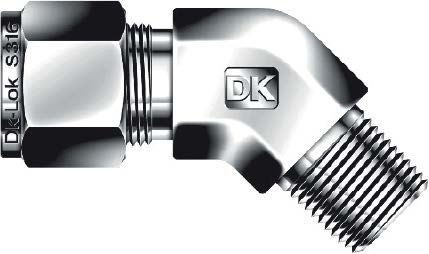

DLBM6-2N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/8-3/8", нерж.

Назначение и принцип работы

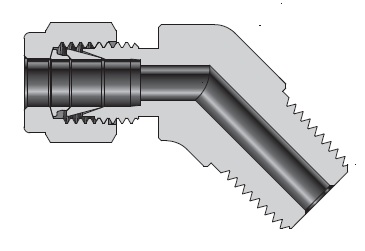

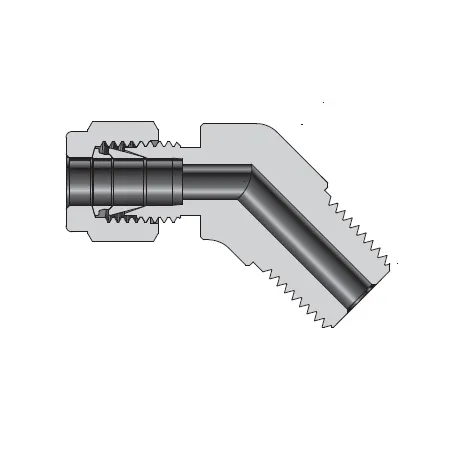

Обжимной штуцер угловой 45° с наружной конической резьбой NPT1/8 — переход на трубку 3/8″ по системе двух обжимных колец и гайки. Предназначен для подключения приборов, линий отбора и технологических ответвлений в системах с агрессивными и нейтральными средами (газ, вода, гидравлические и пневматические линии, технологические жидкости). Герметизация трубки осуществляется за счёт двух обжимных колец (metal-to-metal), уплотнение резьбы — ФУМ‑лента (PTFE). При монтаже гайка сдвигает конусные кольца на трубку, обеспечивая плотное контактное уплотнение и удержание при вибрации и циклических нагрузках.

Ключевые особенности конструкции

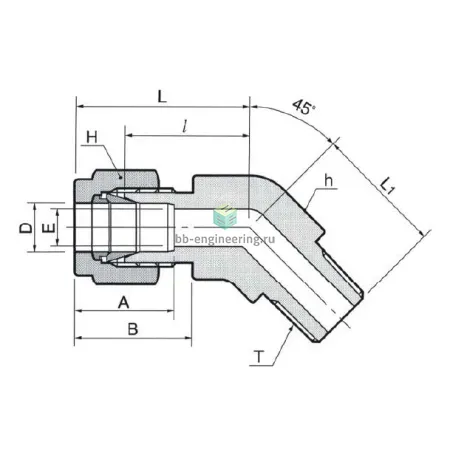

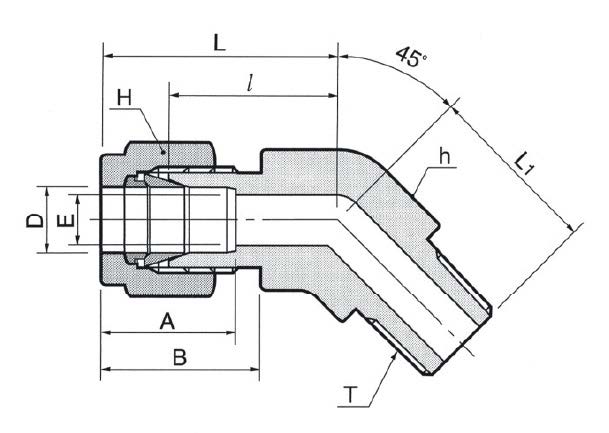

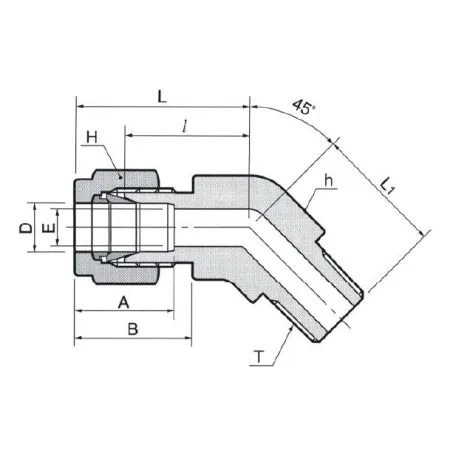

Корпус и обжимные элементы — сталь нержавеющая AISI 316, стойкая к коррозии и большинству агрессивных сред. Конструкция — двухкольцевая (two‑ferrule) с гайкой, стандартный угол 45° для компактной трассировки. Подключение: канал 1 — NPT1/8 (наружная коническая резьба), канал 2 — трубка 3/8″ (внешний диаметр). Рабочие давления зависят от диаметра трубки и стенки, типично до 6 000 psi (≈413 бар) при корректном выборе трубки; температурный диапазон — при использовании ФУМ‑ленты до ≈+260 °C, металл‑к‑металлу — применимы более высокие температуры, низкая температура до −196 °C (крио). Применяется в КИПиА, нефтегазе, химии и энергетике.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой ровный рез трубки, снять фаску и задиры, вставить трубку до упора. Уплотнение резьбы — минимальное количество ФУМ‑ленты (2–3 оборота), чтобы не допустить попадания излишков в канал. Затяжка — по таблице производителя; при отсутствии данных — сначала затянуть вручную, затем 1–1,25 оборота ключом для первичного обжима, контроль протечек при давлении. Не использовать пасты и герметики на зоне обжимных колец. Избегать изгиба трубки непосредственно у фитинга и повторной переустановки без замены колец при повторной сборке.
