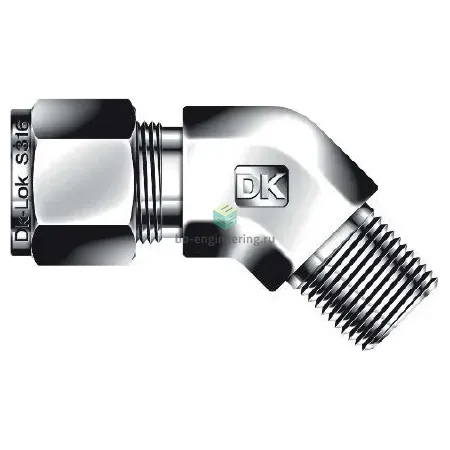

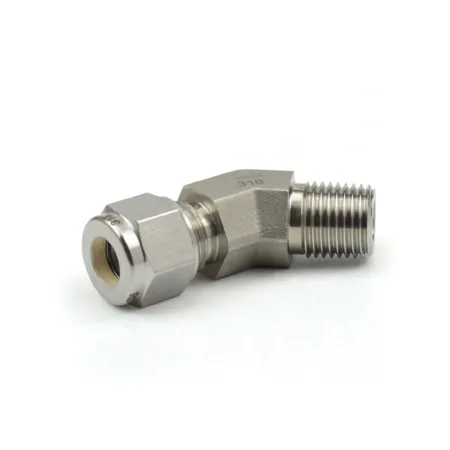

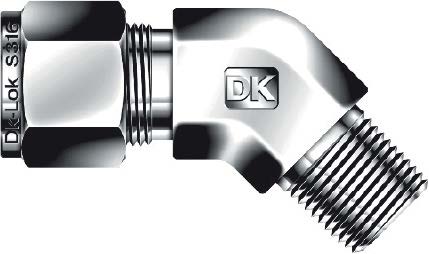

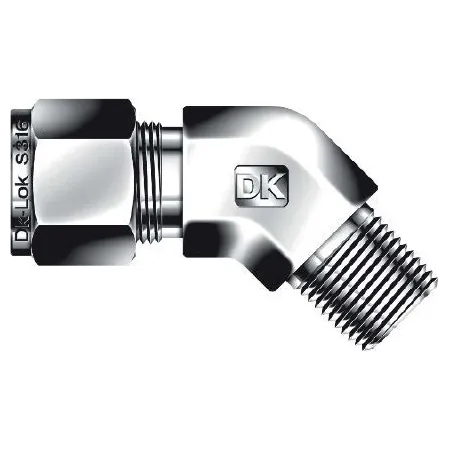

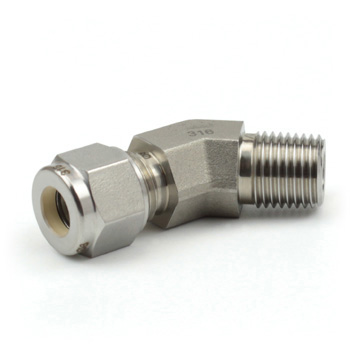

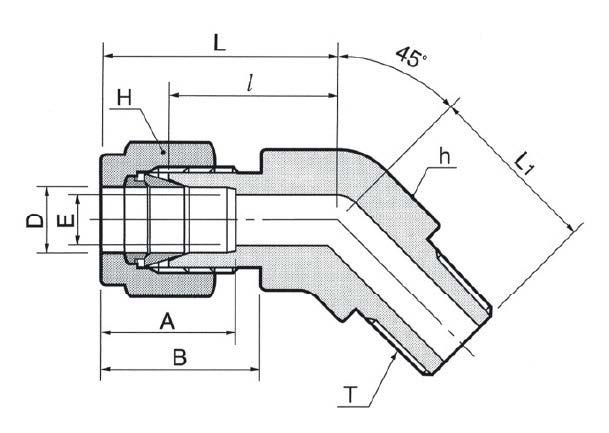

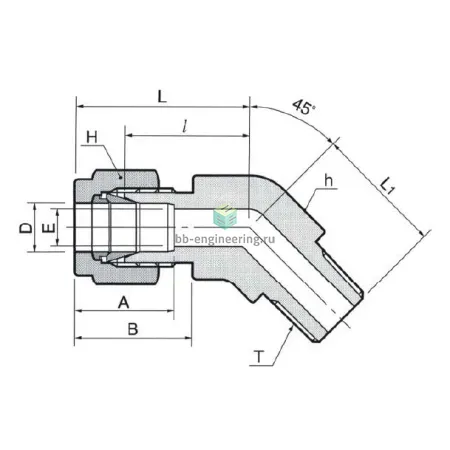

DLBM6-4N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер 45° предназначен для выполнения герметичных переходов между трубкой Ø 3/8" и резьбовым портом NPT1/4 в системах измерений, пневматики и гидравлики. Конструкция решает задачу изменения направления трассы на 45° при сохранении высокой плотности соединения: резьевой стык уплотняется ФУМ-лентой, а герметичность магистрали обеспечивается обжимной системой из двух колец и гайки, создающей уплотнение металл‑в‑металл со стальной трубкой. Применяется в системах с агрессивными средами, где требуется коррозионная стойкость и точная передача давления/температуры.

Ключевые особенности конструкции

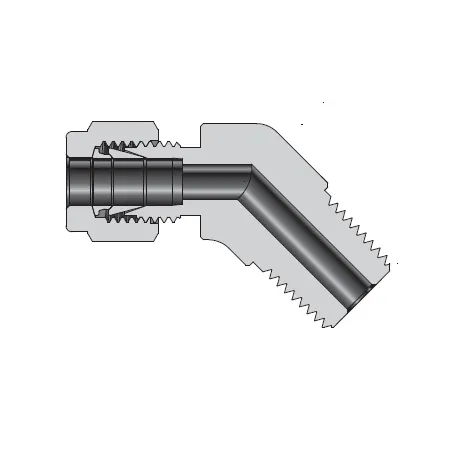

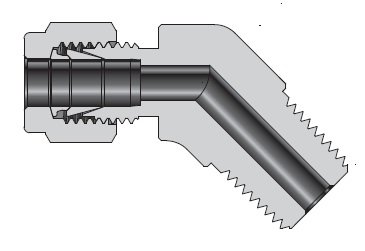

Корпус и элементы изготовления — нержавеющая сталь AISI 316, обжимные кольца и гайка — из нержавеющей стали, резьвое уплотнение — ФУМ-лента. Исполнение — обжим трубки двумя кольцами (ferrule system) обеспечивает повторяемую посадку для трубки 3/8". Подключения: канал 1 — NPT1/4 (наружная резьба с герметизацией ФУМ), канал 2 — 3/8" трубка. Рабочие среды: вода, масла, инертные и технические газы, агрессивные среды при совместимости с AISI 316. Типичный диапазон эксплуатации при корректном монтаже: рабочее давление до сотен бар (в конкретной системе ориентироваться по диаметру и стенке трубки), температурный диапазон ориентировочно −60…+204 °C в зависимости от среды и герметика.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки 3/8" и рабочие параметры системы; для NPT1/4 применяйте ФУМ-ленту, избегая чрезмерного наматывания. Последовательность монтажа: установить трубку до упора, предварительно затянуть гайку, затем окончательный обжим по рекомендациям производителя; при демонтаже заменить обжимные кольца при наличии деформации. Проверяйте герметичность при поэтапном наращивании давления, компенсируйте вибрацию хомутами и избегайте перекосов трубы при установке. Не эксплуатировать при циклических нагрузках за пределами допустимых для выбранной трубки и соединительных элементов.
