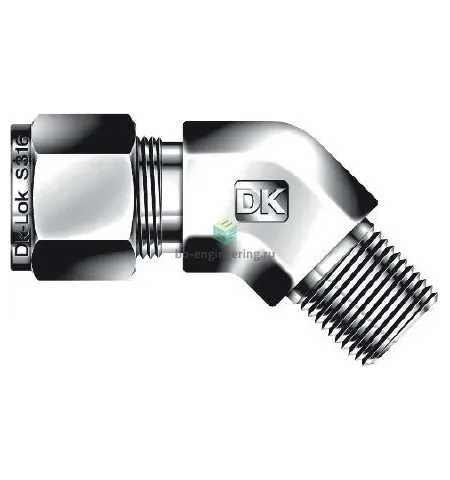

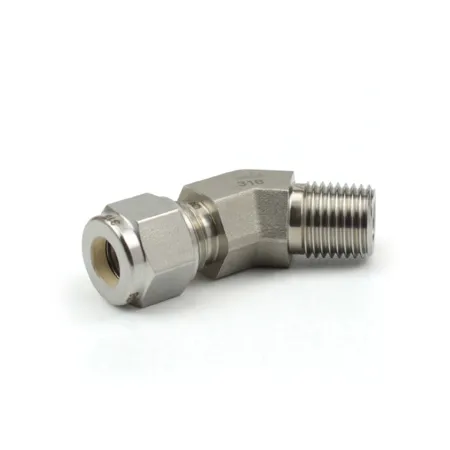

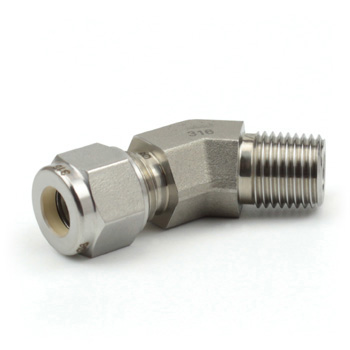

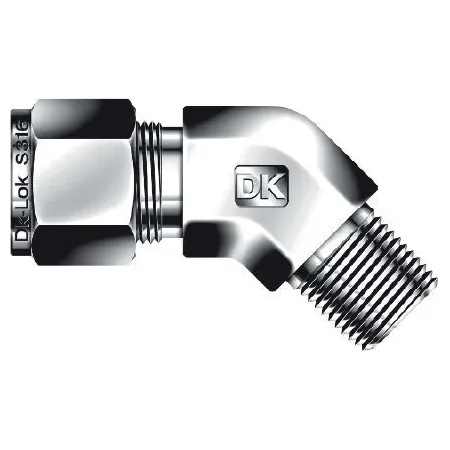

DLBM6-6N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

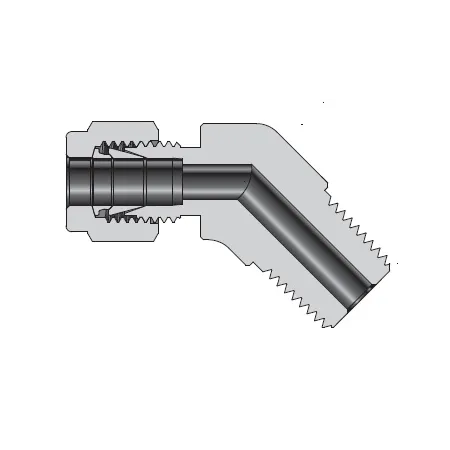

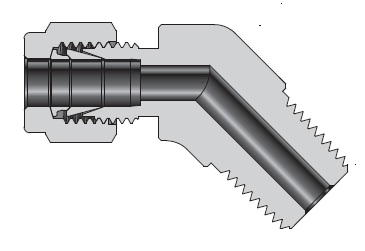

Обжимной штуцер угловой 45° с наружной резьбой NPT 3/8 — переходное соединение для подсоединения трубки Ø 3/8" (9,525 мм) к резьбовым портам приборов и трубопроводов. Решает задачу герметичного отвода флангового/инструментального трубопровода под углом для экономии монтажного пространства и снижения изгибной нагрузки на трубку. Работа основана на классическом двухкольцовом обжимном соединении: при затяжке гайки заднее и переднее обжимные кольца (ferrule) формируют металл-металл уплотнение на трубке; резьба уплотняется ФУМ-лентой на соединении NPT.

Ключевые особенности конструкции

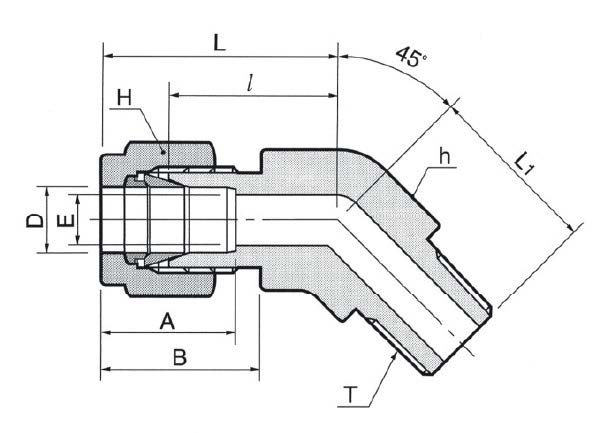

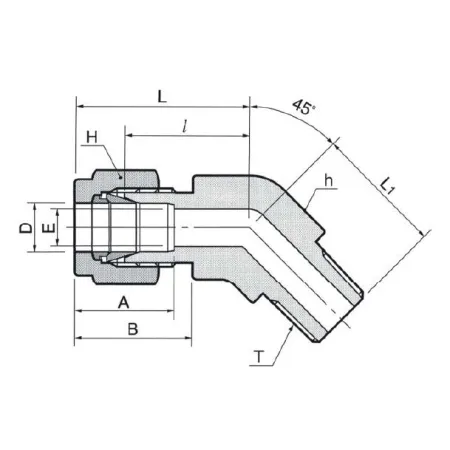

Корпус и комплект обжимных колец — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Уплотнение резьбы — ФУМ-лента; конструкция двух обжимных колец обеспечивает повторяемую герметичность без дополнительных сальников. Угол 45° упрощает трассировку. Типичное рабочее давление по подобным обжимным системам достигает порядка до 413 бар (6000 psi) в зависимости от толщины стенки трубки; температурный диапазон при использовании ФУМ: примерно −60…+200 °C, металлический обжим выдерживает более высокие температуры (до ≈+400 °C) в зависимости от эксплуатации. Применимо для технических газов, гидравлики, химии и нефтепродуктов.

Экспертные рекомендации по применению

Резьбу уплотнять только ФУМ-лентой; избегать пастообразных герметиков, попадающих внутрь трубопровода. Подготовить трубку: рез ровный, фаска и удаление заусенцев, вставить до упора и отметить глубину. Затягивать по таблице производителя; при отсутствии — сначала до «пальцевой» посадки, затем ≈1–1,25 оборота ключом (контролировать усилие). Не использовать повторно деформированные обжимные кольца и гайки после демонтажа. Проверять систему на герметичность при рабочем давлении и учитывать температурные ограничения ФУМ и среды.
