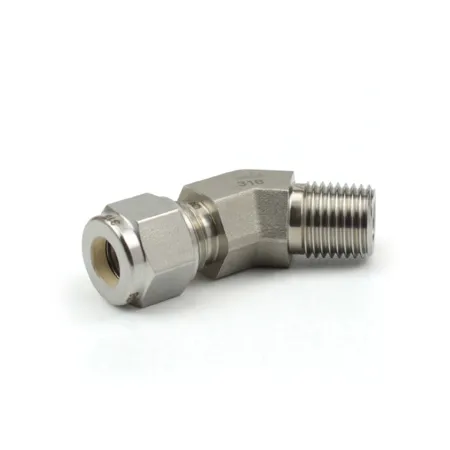

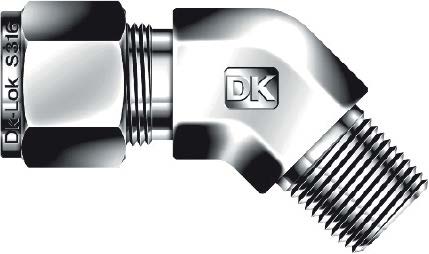

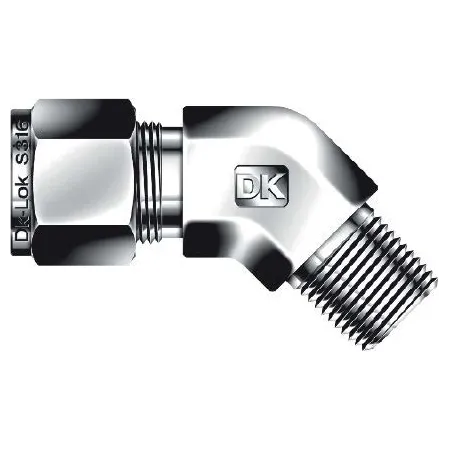

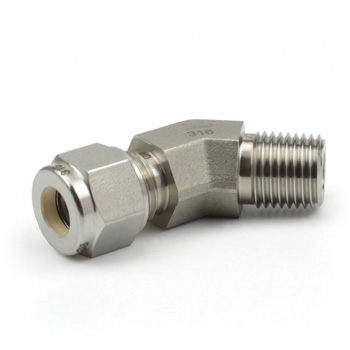

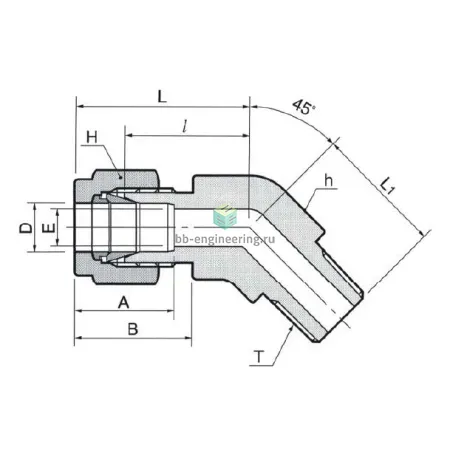

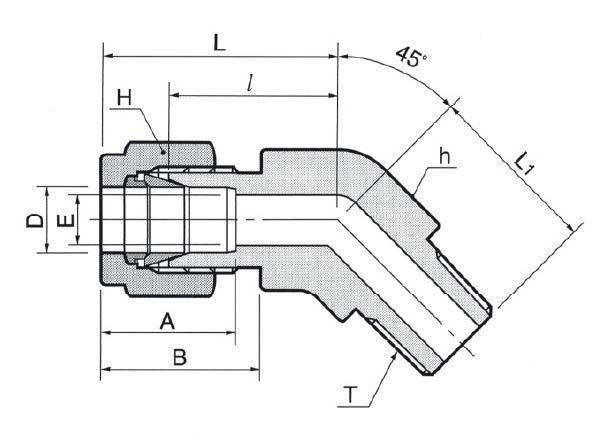

DLBM6M-4N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

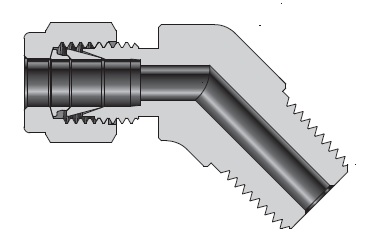

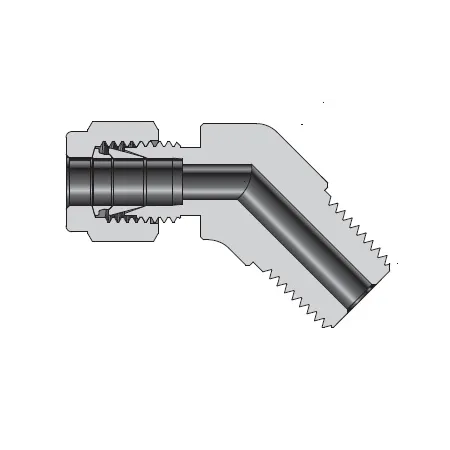

Угловой обжимной штуцер 45° с наружной резьбой NPT1/4 — предназначен для коммутации трубок Ø6 мм с резьбовыми портами приборов и трубопроводов в системах автоматики, КИПиА и гидравлике. Конструкция обеспечивает уплотнение резьбы ФУМ-лентой и герметичное металло-металлическое соединение трубки за счёт двух обжимных колец и гайки: при затяжке кольца смещаются и фиксируют трубку, передавая осевую и радиальную нагрузки, исключая утечки при давлении рабочей среды.

Ключевые особенности конструкции

Корпус и элементы изготовления — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Параметры подключения: канал 1 — NPT1/4, канал 2 — трубка 6 мм. Тип уплотнения резьбы — ФУМ-лента; герметизация трубки — двойной обжим (две гильзы + гайка). Применим в средах: вода, масла, технические и инертные газы; для кислорода и агрессивных сред требуется специальная очистка/обработка. При правильном монтаже рабочее давление типично до 420 бар (в зависимости от диаметра трубки и условий), температурный интервал ориентировочно от −196 °C (криогенные среды при соответствующей подготовке) до ≈+200 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте штуцер под точный внешний диаметр трубки 6 мм; перед обжимом удалите заусенцы и обеспечьте правильную посадочную глубину. При монтаже используйте ФУМ-ленту на резьбе, избегая загрязнения внутреннего канала; затягивайте гайку согласно рекомендациям производителя и контролируйте герметичность пробным давлением (рекомендуется проверка при рабочем давлении или кратном безопасном тесте). Не допускайте многократного повторного обжима одной и той же гильзы — при демонтаже заменяйте обжимные кольца. Для сред с особыми требованиями (кислород, агрессивные химикаты, высокая температура) уточняйте совместимость и требования по очистке.
