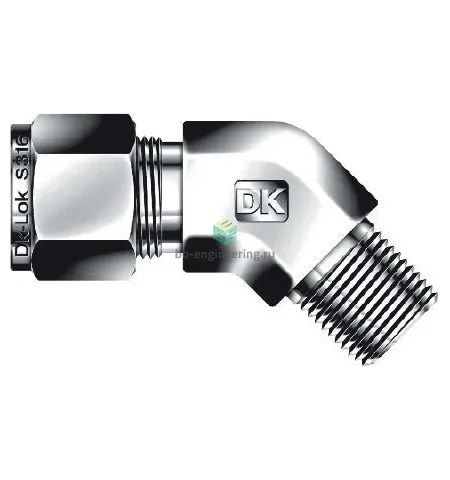

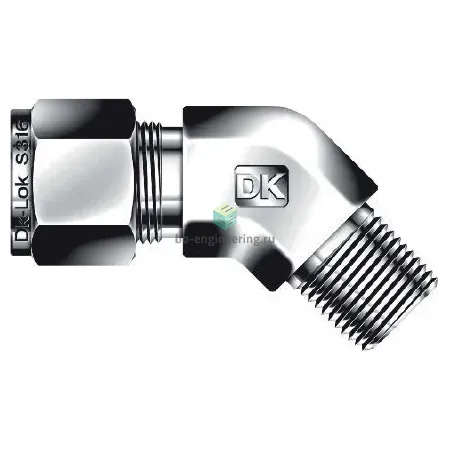

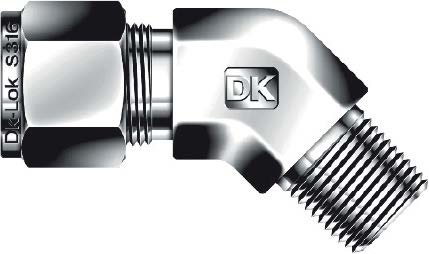

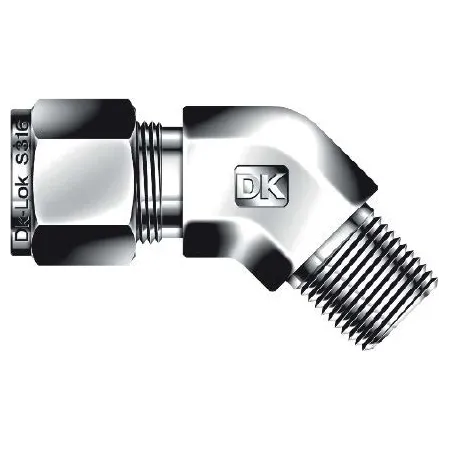

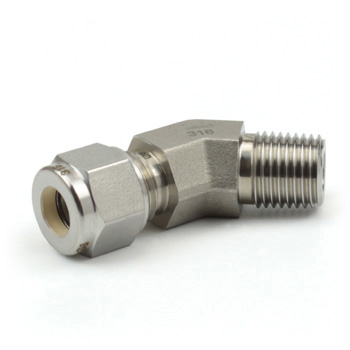

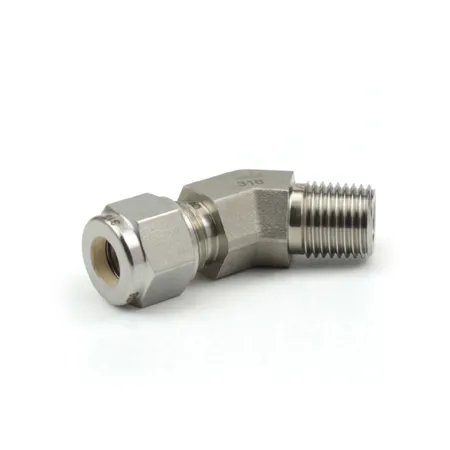

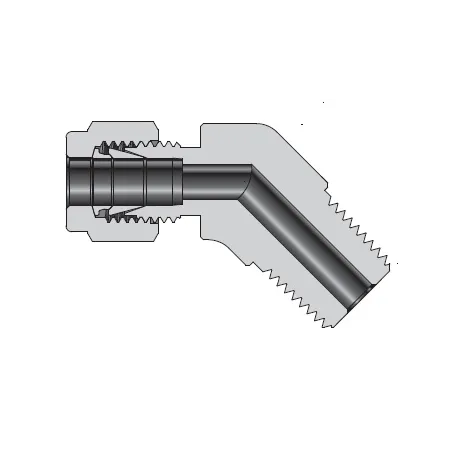

DLBM8-8N-SA DK-Lok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

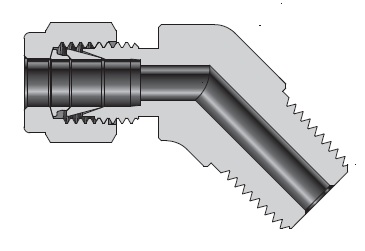

Угловой штуцер 45° с наружной резьбой на базе обжимного соединения предназначен для перенаправления трубопровода и подключения трубки Ø1/2" (12,7 мм) к резьбовым портам NPT 1/2 в приборах и магистралях. Работает по принципу двухколечкового обжима: при затяжке гайки переднее и заднее обжимные кольца формированияют герметичное металлическое уплотнение на трубке, а NPT-резьба с дополнительным уплотнением ФУМ-лентой обеспечивает герметичность резьбового соединения. Применяется в системах технологической автоматики, гидравлике и газоснабжении для жидкостей и газов при рабочих давлении до≈300 бар (зависит от диаметра и толщины стенки трубки) и рабочем температурном интервале примерно −60…+250 °C с учётом применённой ФУМ-ленты.

Ключевые особенности конструкции

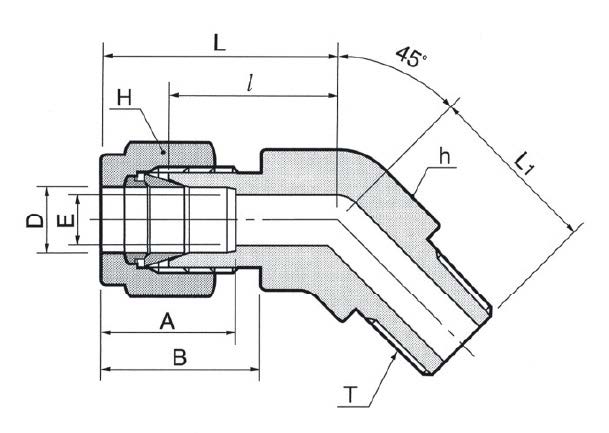

Корпус и конструктивные элементы выполнены из нержавеющей стали AISI 316; обжимные кольца тоже традиционно из нерж. стали для совместимости со стальными трубками. Тип конструкции — двухфerrуловый (двухколечковый) обжим с гайкой, обеспечивающий повторяемое и виброустойчивое уплотнение без применения дополнительных уплотнительных колец на линии. Резьба — коническая NPT 1/2; уплотнение резьбы — ФУМ-лента. Подходит для воды, гидравлических жидкостей, инертных и некоторых агрессивных сред; кривая допустимых нагрузок зависит от стенки трубки и температурного режима.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный срез и снятие фаски у трубки Ø1/2" (12,7 мм), проверить отсутствие заусенцев. Вставлять трубку до упора корпуса и фиксировать затяжкой гайки согласно рекомендациям производителя (использовать таблицу моментов затяжки DK‑Lok). Наносить ФУМ-ленту 3–4 оборота по направлению резьбы, избегать попадания лент в поток. Не переуплотнять — риск повреждения обжимных колец; при демонтаже и повторном монтаже заменить обжимные кольца. Избегать изгибных нагрузок вблизи фитинга и проводить испытания на герметичность после монтажа.
