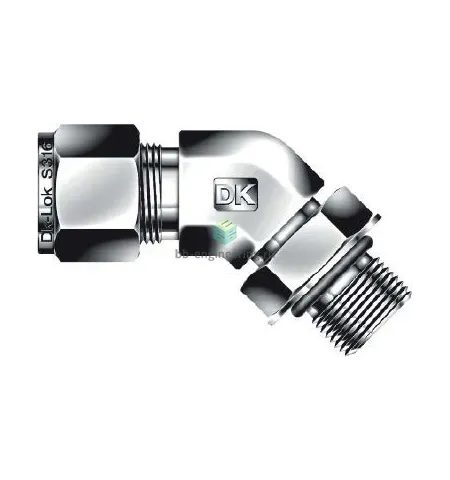

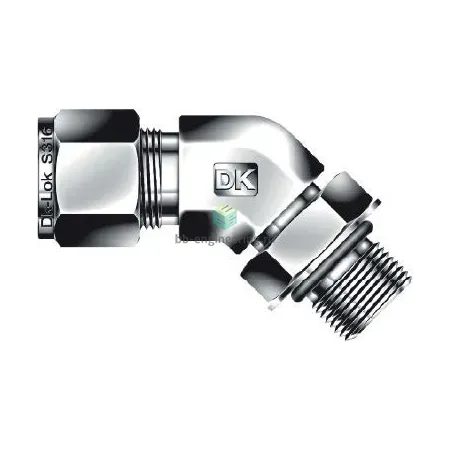

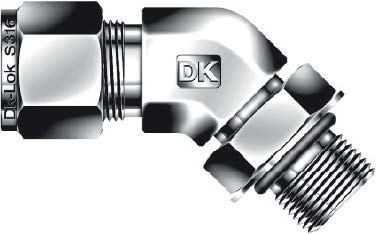

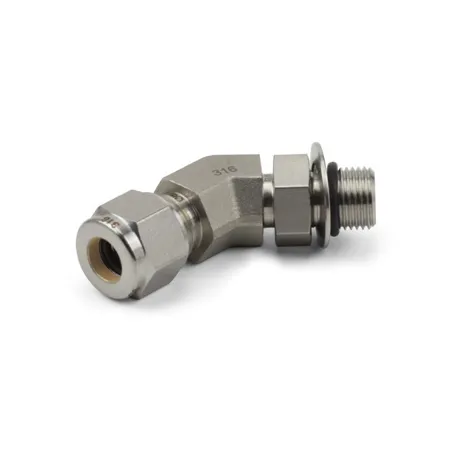

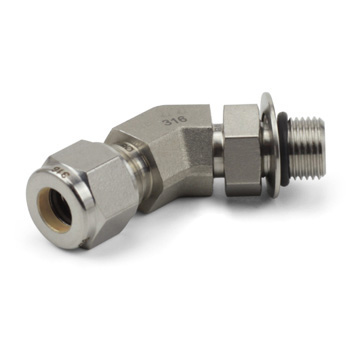

DLBS12-12UP-SA DK-Lok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

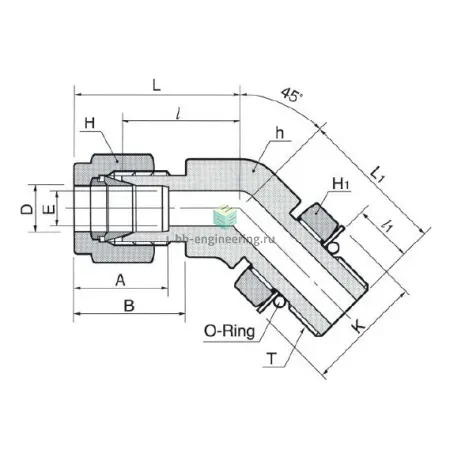

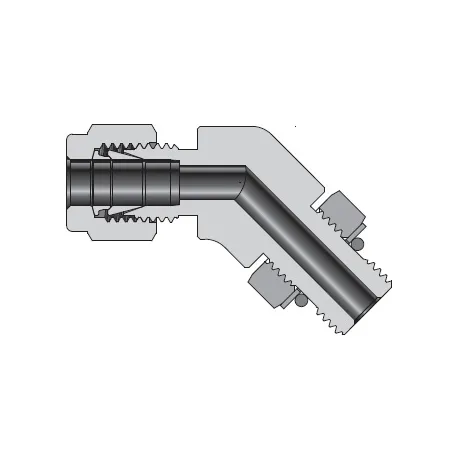

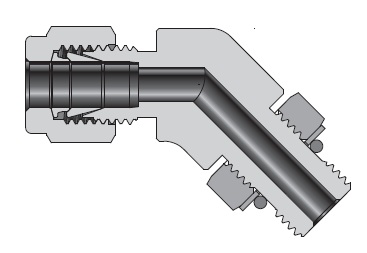

Угловой штуцер 45° с наружной UNF резьбой и поворотным соединением предназначен для изменения направления трубопровода и обеспечения герметичного присоединения металлической трубки Ø 3/4" (19,05 мм) к резьбовому патрубку UNF 1 1/16"-12. Соединение реализовано по принципу двухобжимной компрессионной конструкции: две обжимные втулки (ferrules) и гайка формируют механическую заделку трубки, а выступающее уплотнительное кольцо O-ring обеспечивает герметизацию резьбовой зоны при рабочем давлении. Конструкция позволяет поворачивать штуцер для точной установки без нарушения уплотнения и удобна для приборных линий и гидравлических трасс.

Ключевые особенности конструкции

Корпус и рабочие элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Компрессионная схема с двумя обжимными кольцами гарантирует повторяемую герметичность и минимальную деформацию трубки. Выступающее O-ring служит основным уплотнением резьбы; материал уплотнения подбирается по среде (Viton/FKM, PTFE, EPDM), типичные диапазоны эксплуатационных температур −60…+200 °C (в зависимости от материала O-ring). Рабочее давление зависит от диаметра и толщины стенки трубки и может достигать сотен бар при правильном подборе трубки и уплотнений; точные значения — в паспорте изделия DK‑Lok и зависят от конкретной конфигурации.

Экспертные рекомендации по применению

Подбирайте материал и профиль трубки согласно давлению и среде; для 3/4" используйте рекомендованную заводом толщину стенки. Перед монтажом обеспечить чистоту посадочных поверхностей, проверить O-ring на отсутствие повреждений, смазать совместимой смазкой при необходимости. Момент затяжки — согласно инструкции производителя: сначала от руки, затем ключом с контролем углового поворота; избегайте перетяжки, чтобы не деформировать ferrules. Обязательно закрепляйте трубопровод, чтобы избежать боковых нагрузок на штуцер, и проводите гидроиспытание после установки.
