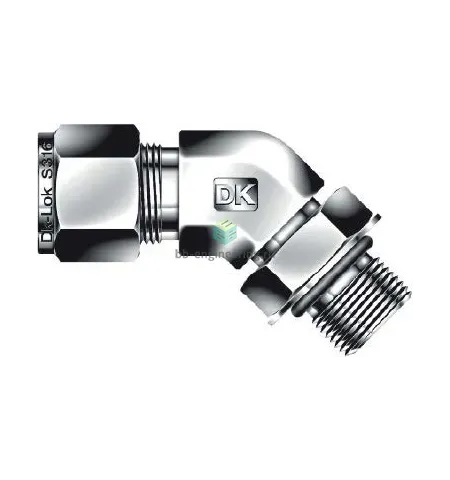

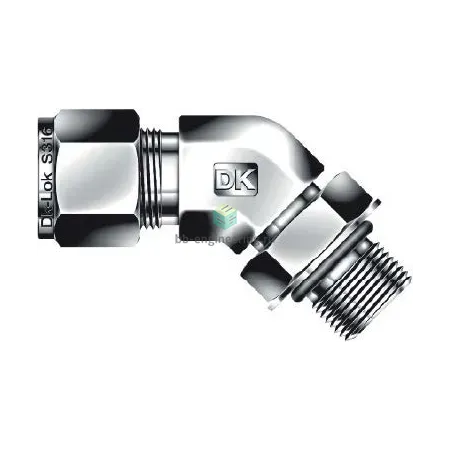

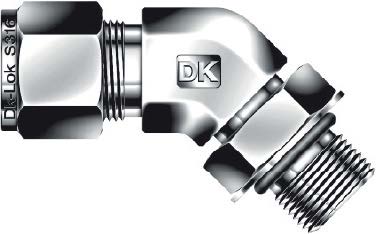

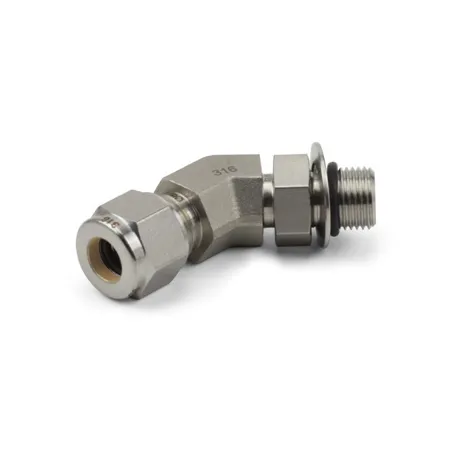

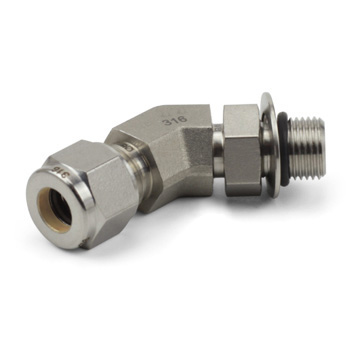

DLBS16-16UP-SA DK-Lok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Угловой 45° поворотный штуцер с наружной UNF резьбой 1 5/16″-12 и присоединением под трубку 1″ (25,4 мм) предназначен для изменения направления и выравнивания линий сред давлением в технологических и контрольно-измерительных системах. Комбинация наружной резьбы и обжимного соединения с двумя обжимными кольцами и гайкой обеспечивает герметичное, упругое соединение без сварки или пайки. Выступающее уплотнительное кольцо O-ring обеспечивает первичную уплотняющую поверхность на резьбовом переходе и дополняет механическую герметизацию обжимом, что уменьшает вероятность утечек при вибрации и при регулировках ориентации фитинга.

Ключевые особенности конструкции

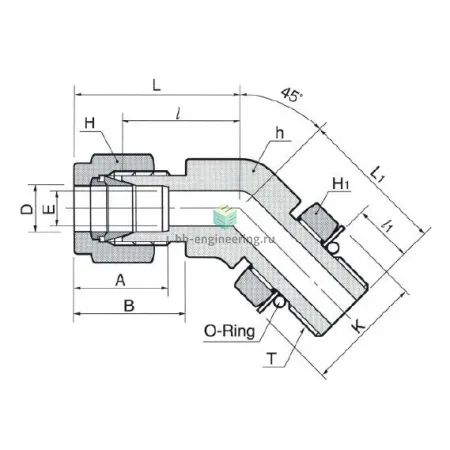

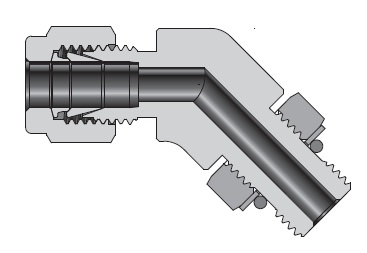

Корпус из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двойная обжимная система (две обжимные втулки + гайка) даёт надежную фиксацию трубки Ø 1″; резьбовое соединение — UNF 1 5/16″-12. Уплотнение резьбы выполнено выступающим O-ring (стандартно резина FKM/FPM или по заказу другие материалы), что повышает заводскую герметичность. Типичные рабочие среды — аналитические и технологические жидкости, инертные и агрессивные газы. Ориентировочные диапазоны: рабочее давление при корректно подготовленной трубке и затяжке — до ~400 bar (в зависимости от толщины стенки трубы и условий применения; возможны более высокие значения при специализированных комбинациях), температурный диапазон определяется материалом O-ring (типично -20…+200 °C для FKM; при металлическом уплотнении или PTFE — шире).

Экспертные рекомендации по применению

Перед монтажом обеспечить точную подготовку трубки Ø 1″ — чистая торцевая поверхность, отсутствие заусенцев и смятия. Соблюдать рекомендованный момент затяжки производителя: первоначальная посадка — от руки, затем указанное число оборотов гайки; избегать перетяжки, чтобы не деформировать обжимные кольца. Подбирать материал O-ring по химической стойкости среды и температуре (при невысоких температурах использовать EPDM/FFKM при необходимости). Проверять резьбовые уплотнения на предмет повреждений и при установке контролировать ориентацию поворотного штуцера для исключения осевых и боковых нагрузок на обжимное соединение. При циклических нагрузках или вибрации предусмотреть опоры трубопровода и регулярные проверки на герметичность.
