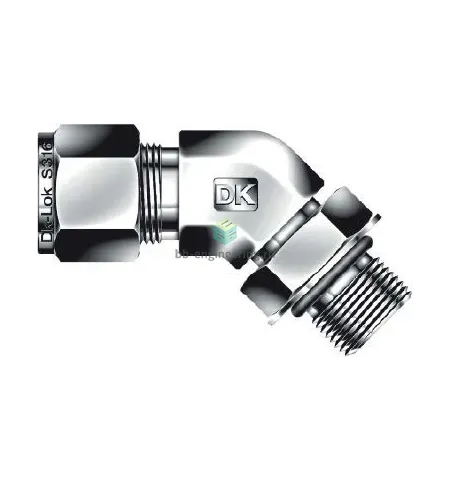

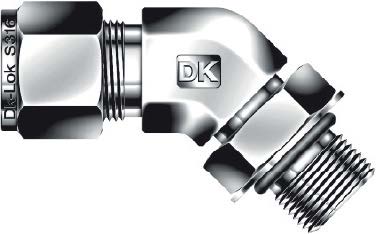

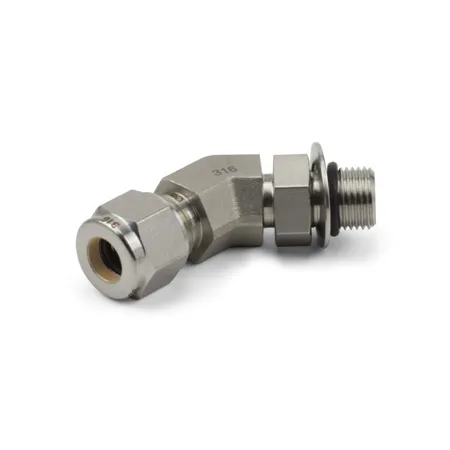

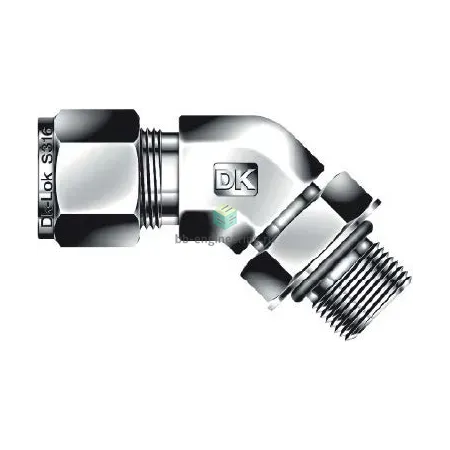

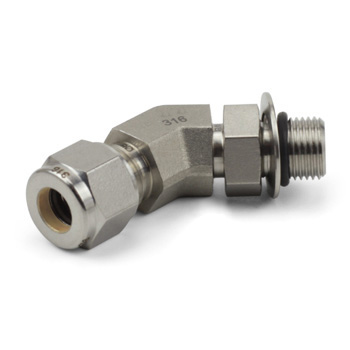

DLBS4-4UP-SA DK-Lok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

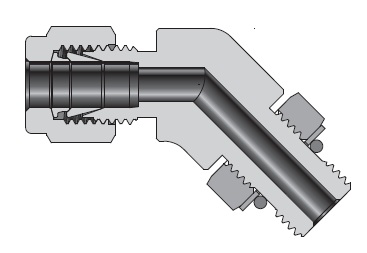

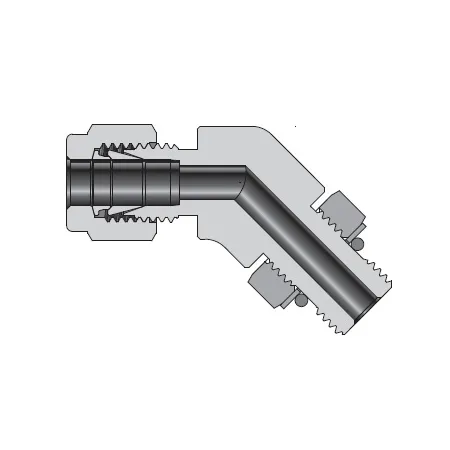

Угловой обжимной штуцер 45° с поворотной нарезной частью UNF 7/16″‑20 — предназначен для соединения 1/4″ трубок в трубопроводах приборного и технологического оборудования, где требуется компактный угол и вращаемое соединение при уплотнении резьбы O‑ring. Фитинг решает задачи подвода/отвода среды к датчикам давления, блокам отбора проб, коллекторам и измерительным линиям; принцип работы — механическое зажатие трубки двумя обжимными кольцами и герметизация резьбового соединения выступающим O‑ring под осевым усилием при затяжке гайки.

Ключевые особенности конструкции

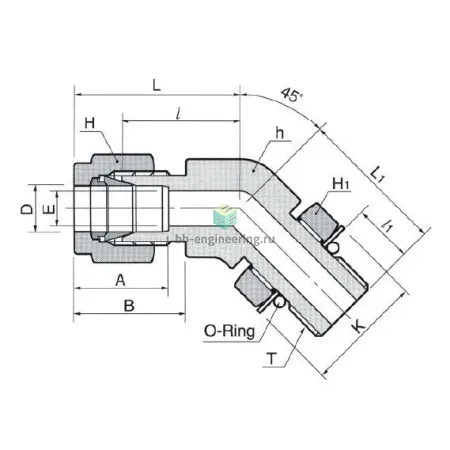

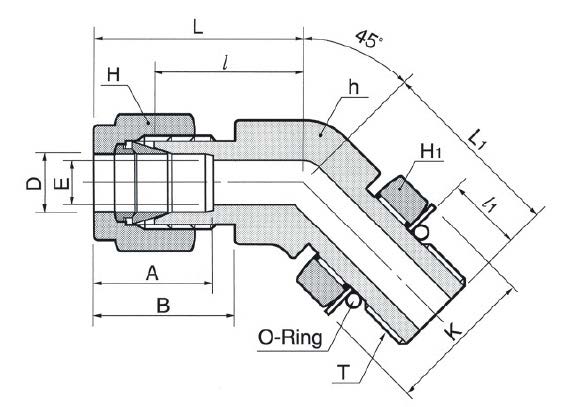

Корпус и элементы — нержавеющая сталь AISI 316, двухколечная компрессионная конструкция (подавляющая и прижимающая втулки) и гайка; резьба UNF 7/16″‑20 с выступающим O‑ring обеспечивает дополнительную уплотняющую поверхность. Применимы рабочие среды: нефть, газ, вода, теплоносители и некоррозионные химические растворы. По спецификациям DK‑Lok для типичных размеров 1/4″ рабочее давление до ≈6000 psi (≈414 bar), температурный диапазон зависит от материала O‑ring (популярные исполнения: NBR/FKM/PTFE — ориентировочно от −60°C до +200°C в зависимости от материала).

Экспертные рекомендации по применению

Подбирайте материал уплотнения по среде и температуре; для агрессивных сред предпочтительны FKM/PTFE. Перед монтажом обезжирьте и обрежьте трубку перпендикулярно, удалите заусенцы — правильная подготовка критична для двухколечной системы. Затягивайте по таблице моментов производителя (обычно после навинчивания от руки дополнительно 1 оборот ±1/4 оборота в зависимости от размера); избегайте чрезмерной затяжки и повторного многократного демонтажа без замены обжимных колец. Проверяйте целостность O‑ring при сборке и при пульсационных режимах устанавливайте опоры для предотвращения усталостных трещин.
