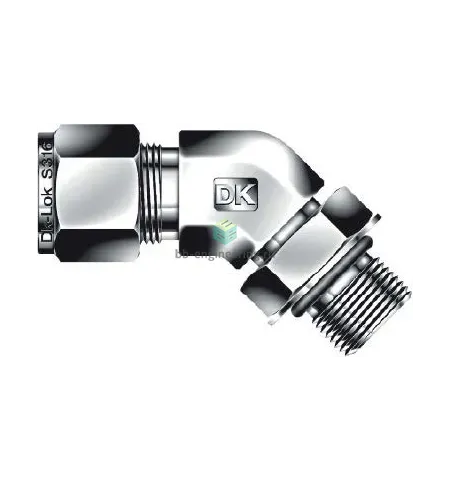

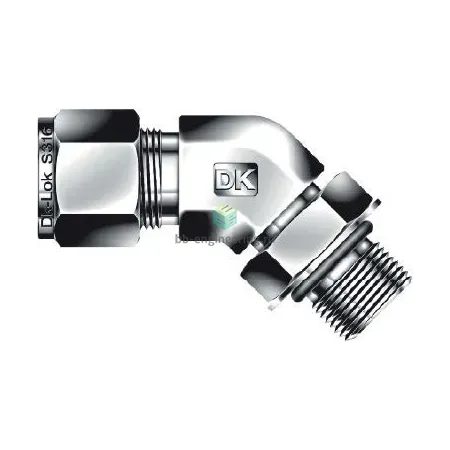

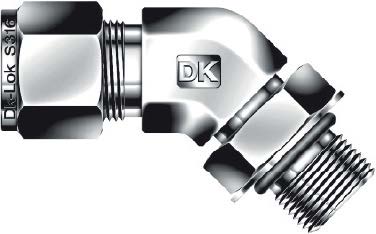

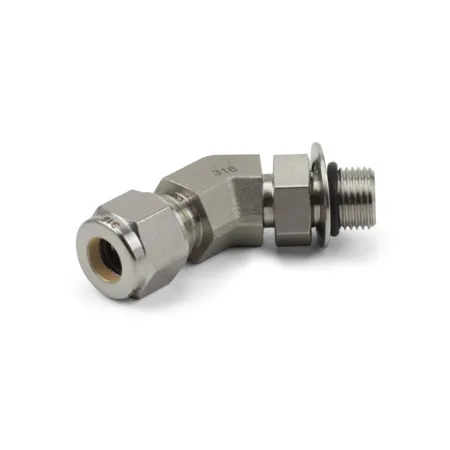

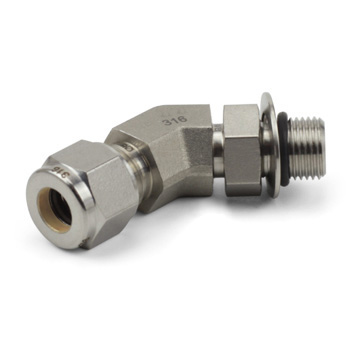

DLBS8-8UP-SA DK-Lok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

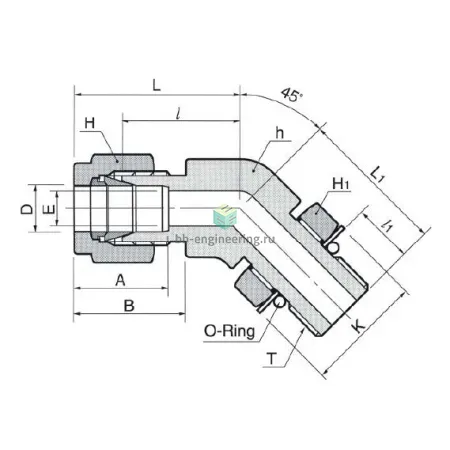

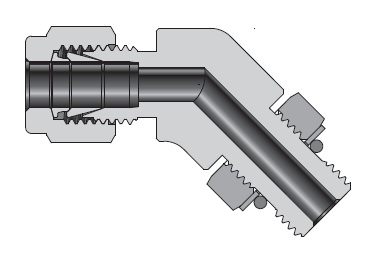

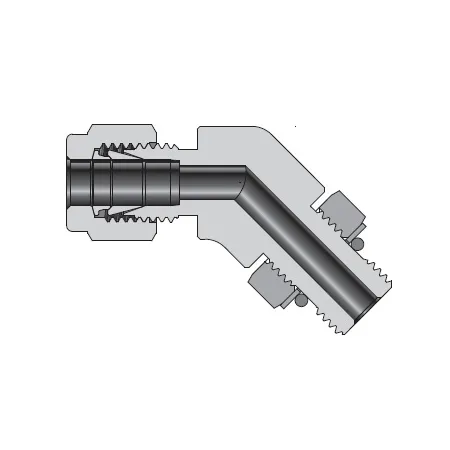

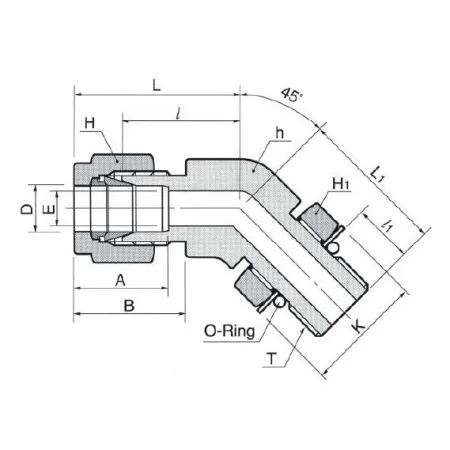

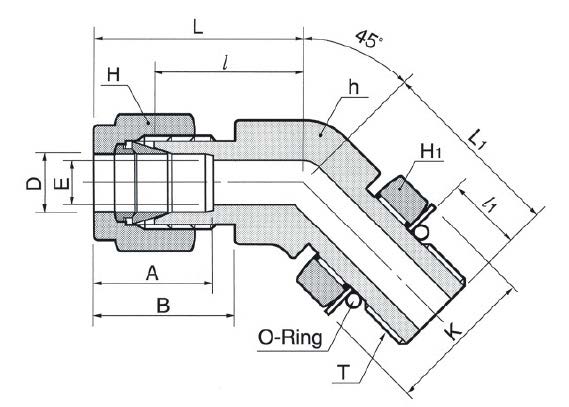

Поворотный угловой штуцер 45° с наружной резьбой UNF 3/4″-16-1/2″ предназначен для подключения 1/2″ трубки к резьбовым портам приборов и оборудования в системах измерения, гидравлики и технологических линиях. Конструкция с поворотной наружной резьбой и выступающим уплотнительным кольцом O‑ring обеспечивает уплотнение резьбового соединения без дополнительных уплотнительных материалов; уплотнение трубки реализовано обжимом с помощью двух обжимных колец и гайки (double ferrule), что гарантирует жесткую фиксацию и герметичность при вибрациях и перепадах давления.

Ключевые особенности конструкции

Материал корпуса — нержавеющая сталь AISI 316, стойкая к коррозии и применимая в агрессивных средах. Двойная обжимная система обеспечивает металл-металл контакт и надежное удержание 1/2″ (OD) трубки; наружная резьба UNF 3/4″-16 уплотняется выступающим O‑ring для вторичного уплотнения. Типичные рабочие среды: вода, масла, гидравлические жидкости, инертные газы и технологические среды химии. Рабочее давление зависит от диаметра трубки и режима, в типичных применениях допускается до ~6000 psi (≈414 бар) при корректном монтаже; типичные рабочие температуры при применении эластомерных уплотнений ~-60…+200 °C, при металл‑к‑металлу — шире. Соответствует промышленным требованиям по виброустойчивости и повторной сборке.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный рез и снятие фаски у 1/2″ трубки, проверить соответствие OD и толщины стенки. Сборка: собрать обжимные кольца и гайку на трубке, вставить в штуцер, затянуть до упора вручную и затем доворот согласно таблице моментов производителя; ориентируйтесь на заводские значения момента для UNF 3/4″-16. Избегать повторного использования деформированных обжимных колец и повреждённых O‑ring; при агрессивных средах подбирать эластомер уплотнения совместимый по химии и температуре. После монтажа выполнить гидростатическую пробу и контроль герметичности; контролировать отсутствие боковых нагрузок и перегибов трубки в зоне обжима.
