DLF12M-8N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT1/2 — назначен для прокладки линий технологической и измерительной арматуры в системах определения, отбора проб, гидравлики и пневматики. Соединение обеспечивает перевод направления потока на 90° при подключении трубки Ø12 мм и герметизацию резьбы с помощью ФУМ-ленты. Принцип работы — механическое прижатие трубки двумя обжимными кольцами и гайкой (двухкольцевое исполнение DK‑Lok), при котором формируется надежное металлометаллическое уплотнение в зоне посадки кольца; резьбовое соединение NPT герметизируется уплотнителем и создает прочный переход к резьбовой арматуре.

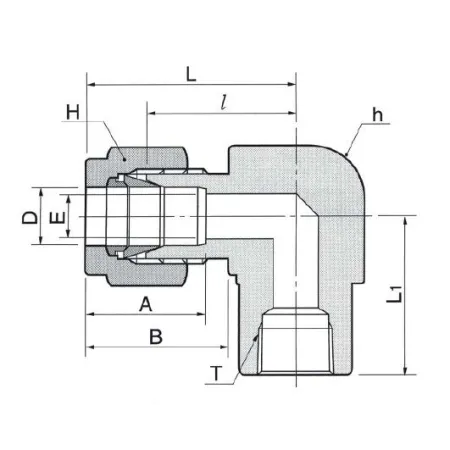

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, материал корпуса — коррозионно‑устойчивая сталь, пригодная для агрессивных сред. Подключения: канал 1 — NPT1/2 (внутренняя конусная резьба), канал 2 — трубка Ø12 мм. Уплотнение резьбы — ФУМ‑лента; уплотнение трубки — двухфerrулевое (две обжимные втулки + гайка) для металлометаллического контакта. Рабочие среды: вода, масла, газовые и химические среды в пределах совместимости AISI 316 и PTFE. Практические рабочие диапазоны зависят от трубки и условий: типично рабочее давление для обжимных фитингов стандартных серий — до сотен бар (ориентировочно 200–400 бар при соответствующей трубке и монтаже); температурный диапазон при использовании ФУМ/PTFE — примерно от −60 до +200…+260 °C в зависимости от уплотнителя и среды.

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную длину и чистоту торца трубки Ø12 мм, удалить заусенцы, ввести трубку до упора. На резьбу NPT применять только PTFE‑ленты без масла; не использовать пасты, несовместимые с технологической средой. При сборке затянуть гайку согласно рекомендованному моменту/ходу (обычно добиваться плотного прижатия двух фerrулей, затем дополнительных оборотов по рекомендации производителя), избегать перекрутки и чрезмерного усилия — это предотвращает деформацию кольца и потерю герметичности. Контролировать соответствие толщины стенки трубки, давлению и температуре процесса; при агрессивных средах предпочесть AISI 316 и регулярную инспекцию соединений.
