DLF16-12N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT3/4-1", нерж.

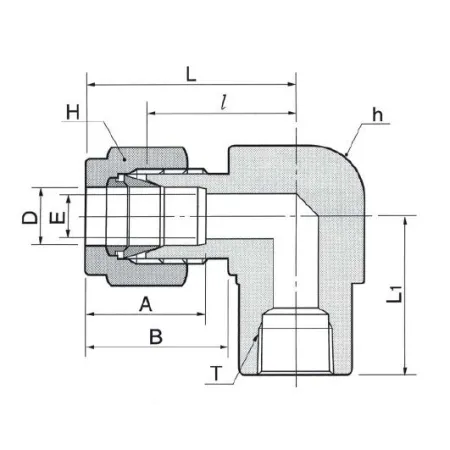

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT3/4 — переходное соединение для трубных линий и приборных линий в системах измерения, гидравлики и технологических разводок. Конструкция решает задачу герметичного перехода от стандартной NPT-резьбы к трубке Ø 1" (25,4 мм) с помощью двух обжимных колец и гайки: при сборке гайка обеспечивает осевое перемещение внешней и внутренней конических втулок, которые пластически фиксируют трубку, создавая механическое и уплотнительное соединение; резьба герметизируется ФУМ-лентой на NPT3/4.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, нефть, пар, многие химреагенты). Тип конструкции — двухобжимная (two-ferrule) обеспечивает высокую надежность виброустойчивого соединения без сварки. Резьбовое уплотнение — ФУМ-лента; рекомендовано применять ленту только на NPT-резьбе, избегая попадания в зону обжима. Ориентировочный рабочий диапазон зависит от толщины стенки трубки и исполнения, но для аналогичных двухобжимных фитингов допустимые давления достигают порядка 6000 psi (≈413 бар); рабочая температура с учётом уплотнения ФУМ — примерно от -60 °C до +200…+260 °C в зависимости от среды и типа уплотнения.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр трубки 1" (25,4 мм) и стенку, соответствующую давлению. При монтаже используйте ФУМ-ленту только на NPT3/4, не наносите ленту на поверхности обжима. Сборка: завести гайку вручную до подсадки, затем выполнить рекомендованное от производителя окончательное доворотное усилие (обычно 1–1,5 оборота после предварительной посадки для двухобжимных фитингов); проверить отсутствие перекосов и обеспечить опору трубки у места обжима. Избегайте многократного демонтажа без замены обжимных колец и контролируйте состояние поверхности трубки — риски течи возрастают при коррозии или деформации.
