DLF2-2N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

Обжимной угловой штуцер с внутренней резьбой NPT1/8–1/8" предназначен для прокладки линий технологической и контрольно-измерительной арматуры в системах сжиженных и сжатых сред, гидравлике и пневматике. Форма — 90° угол позволяет изменять направление трубопровода без применения гибки трубки. Функция реализуется через двухкольцевой обжимной механизм: труба вставляется в гнездо, гайка прижимает две обжимные кольца (фронтальную и заднюю), формируя герметичное соединение; резьба NPT на корпусе герметизуется ФУМ-лентой при нарезном подключении к агрегату или вентилю.

Ключевые особенности конструкции

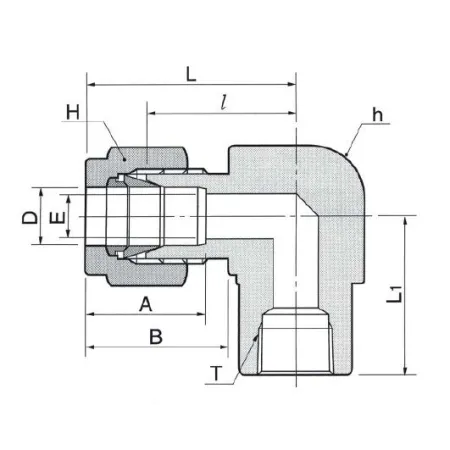

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость для воды, нефтепродуктов, хладагентов и большинства инертных газов. Конструкция — классическая обжимная с двумя кольцами и гайкой, канал 1 — NPT1/8 (внутр. резьба), канал 2 — 1/8" для трубки (OD ≈3,18 мм). Резьбу уплотняют ФУМ-лентой. Типичные рабочие диапазоны для подобных обжимных фитингов при корректной установке: до ≈400 бар (≈5800 psi) в зависимости от стенки трубки и режима, температурный диапазон эксплуатации примерно −50…+200 °C (зависит от среды и уплотнений).

Экспертные рекомендации по применению

Подбор: сверяйте диаметр и толщину стенки трубки с допусками производителя; для агрессивных сред и высоких давлений используйте сертифицированные трубы AISI 316. Монтаж: на NPT-резьбу наносите ФУМ-ленту в 2–3 слоя по направлению резьбы; трубку вставить до упора, затянуть гайку вручную, затем ключом довести до упора и повернуть рекомендованное производителем количество оборотов (обычно 1–1.5 оборота), не допускайте перетяжки. Избегайте повторного использования обжимных колец после демонтажа. Проверяйте герметичность при рабочем давлении и следите за вибрацией — в вибронагруженных узлах применяйте дополнительные крепления.
