DLF2-4N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-1/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT1/4 — переходное соединение для подсоединения трубки Ø 1/8" (3,175 мм) к резьбовому порту NPT1/4 в конструкциях измерительного и технологического оборудования. Принцип работы — двухкольцевая обжимная система: при затяжке гайки обе обжимные гильзы (ferrules) деформируются и обеспечивают плотное металлическое уплотнение на трубке; резьба герметизируется ФУМ-лентой. Корпус выполнен из нержавеющей стали AISI 316, обеспечивает химическую стойкость и механическую прочность в типичных средах передачи жидкостей и газов.

Ключевые особенности конструкции

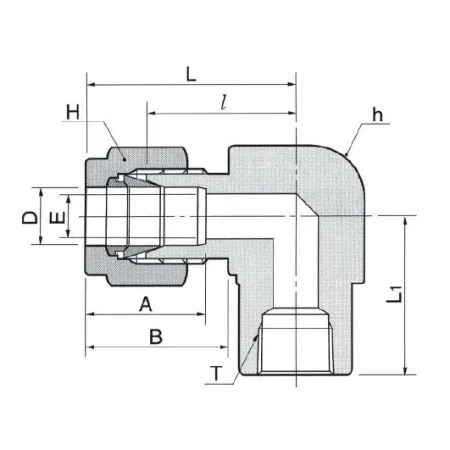

Конструкция — двухобжимная (две обжимные гильзы + гайка), угол 90°, подключение канал 1: NPT1/4, канал 2: трубка 1/8". Материал корпуса и обжимных элементов — нержавеющая сталь AISI 316, типичное применение — коррозионно-стойкие среды, технические газы, гидравлика и химические растворы. Резьбовое уплотнение — ФУМ-лента. Типичный рабочий диапазон давлений для аналогичных двухобжимных фитингов — до ≈413 бар (6000 psi) для малых размеров трубок; рабочая температура в типовом исполнении с металлическим уплотнением и ФУМ — примерно от −60 °C до +200 °C в зависимости от прокладки и среды.

Экспертные рекомендации по применению

При монтаже использовать ровно отрезанную, обезжиренную и заполированную трубку Ø1/8" без фасок; вставить до упора в корпус, затянуть гайку после доведения до упора пальцем и затем повернуть ключом по инструкции производителя (обычно ~1¼ оборота после упора для двухобжимных систем). Нанести ФУМ-ленту на NPT1/4 аккуратно, не допуская попадания ленты внутрь трубопровода. Избегать перекоса и ударных нагрузок на соединение, предусматривать опоры трубопровода. Для кислородных и критичных сред требуются специализированная очистка и материалы; регулярная проверка на течи обязательна при пуске и после термоциклов.
