DLF3-2N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/8-3/16", нерж.

Назначение и принцип работы

Обжимной угловой штуцер с внутренней резьбой NPT1/8 — переходной фитинг для присоединения трубки 3/16″ (4,76 мм) к резьбовому порту. Предназначен для линий измерения, сигнализации и мелких гидравлических схем, где требуется герметичное соединение под давлением и минимальная погрешность по протечке. Работает по принципу двухобжимного соединения: при затяжке гайки передняя и задняя обжимные кольца (двухфетровая система) фиксируют и уплотняют трубку, создавая металл-метал контакт и изоляцию потока; резьба герметизируется с помощью ФУМ-ленты.

Ключевые особенности конструкции

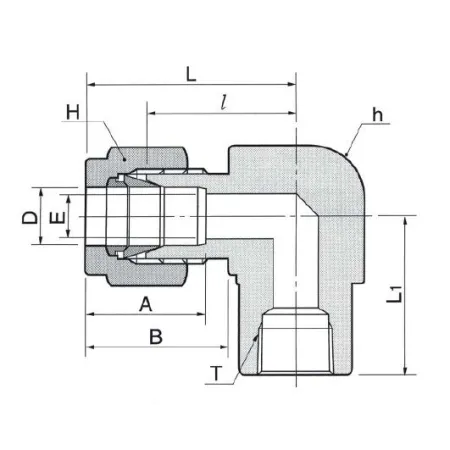

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция: две обжимные кольца и гайка, внутренняя резьба NPT1/8 и присоединение под трубку 3/16″ (4,76 мм). Рекомендуемые области применения — жидкости и газовые среды промышленной автоматики, техническая кислородная и паровая среда при соответствующей подготовке. Типичное рабочее давление для аналогичных 316 SS двухобжимных соединений при стандартных стенках трубок достигает порядка 690 bar (10 000 psi) — точное значение зависит от толщины стенки трубки и среды; рабочая температура обычно в диапазоне примерно −60…+200 °C, в зависимости от уплотнений и рабочей среды. Резьба герметизируется ФУМ-лентой.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и фасонно обработанную трубку, удалить заусенцы. Вставлять трубку до упора в седло корпуса, завернуть гайку от руки и затем затянуть ключом дополнительно ~1–1,25 оборота (или по моменту/таблице производителя) для первых сборок; после демонтажа рекомендуется заменять обжимные кольца. Не переусердствуйте с ФУМ-лентой (несколько слоёв достаточно), проверяйте на протечки гидро- или пневмопробы при рабочем давлении. Избегать излишнего излома или боковой нагрузки на трубку — устанавливать опоры; для кислорода и агрессивных сред использовать процедуры очистки и смазки, совместимые с процессом.
