DLF6-4N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT 1/4 — 3/8″ предназначен для перенаправления трубопроводного тракта под углом 90° при присоединении трубки Ø 3/8″ (9,525 мм) к резьбовому патрубку NPT 1/4. Изделие решает задачи герметичного присоединения в технологических линиях передачи жидкостей и газов при давлении до ≈414 бар (≈6000 psi) в зависимости от диаметра и толщины стенки трубки, обеспечивая уплотнение сочетанием двух обжимных колец (двухколпачковая система) и резьбового соединения, уплотняемого ФУМ-лентой.

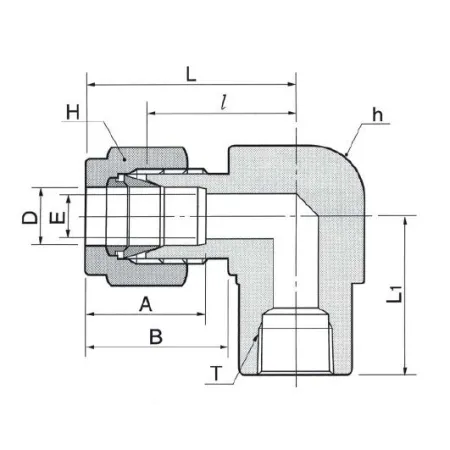

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Двухобжимная конструкция фиксирует трубку и формирует металлометаллическое уплотнение; резьба NPT 1/4 герметизируется ФУМ-лентой. Рабочие среды: вода, пар, гидравлические масла, инертные и химически совместимые технологические газы. Рекомендуемый температурный диапазон эксплуатации при использовании ФУМ-ленты и AISI 316: примерно от −60 °C до +250 °C, рабочее давление — в зависимости от марки трубки и режима до примерно 414 бар.

Экспертные рекомендации по применению

При подборе используйте трубку Ø 3/8″ с подходящей толщиной стенки и стыкуйте с NPT 1/4 конической резьбой. Перед сборкой очистите торцы и посадочные поверхности, не наносите герметик на обжимную зону. Для резьбы применяйте ФУМ-ленту, равномерно наматывая 3–5 витков по направлению нарезки. Затягивание: после прихвата гайки динамометрическим ключом — до 1–1,25 оборота для окончательной усадки; избегайте перетяжки и изгибных нагрузок в зоне фитинга. Выполняйте гидроиспытание на 1,25–1,5× рабочего давления и проверяйте на утечки после тепловых циклов.
