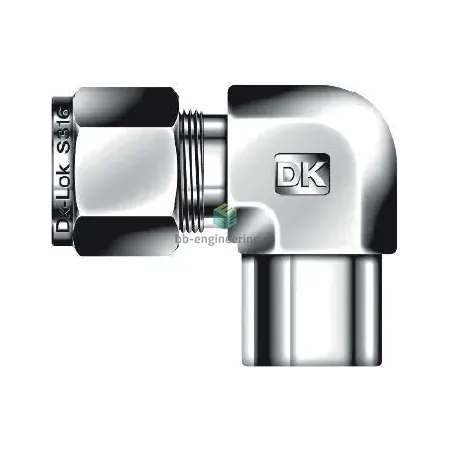

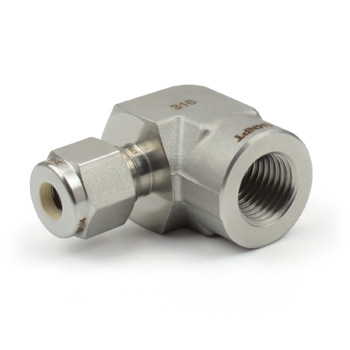

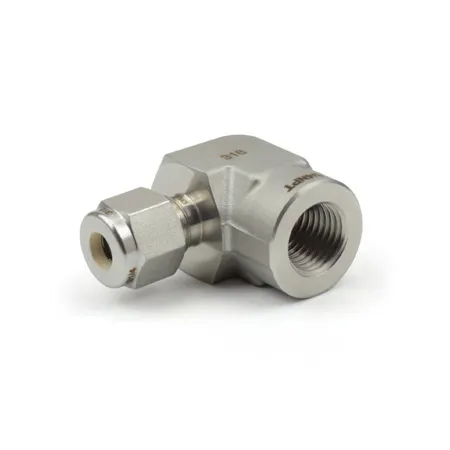

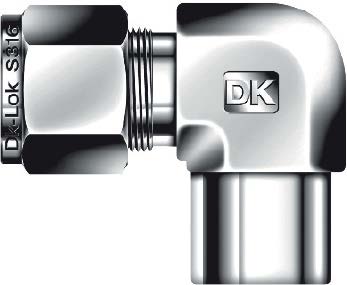

DLF6-6N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

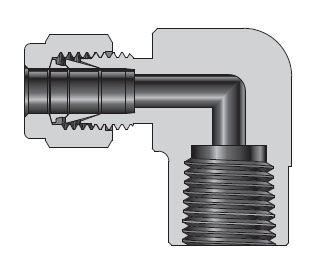

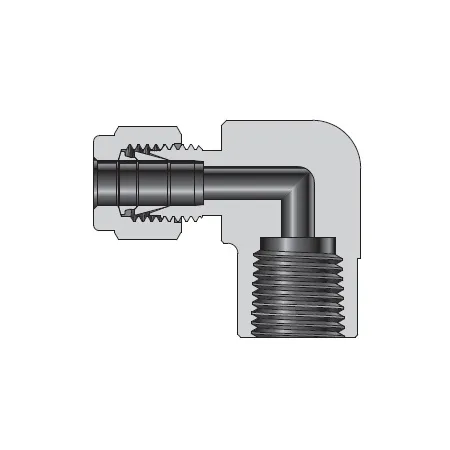

Угловой обжимной штуцер с внутренней NPT3/8 и под присоединение трубки 3/8" (9,525 мм) предназначен для коммутации приборных и технологических линий в системах КИПиА, гидравлики и аналитических траков. Принцип работы — раздельное герметичное соединение резьбовой части (трубная коническая резьба NPT3/8) и обжимной части: трубка фиксируется двумя обжимными кольцами и гайкой, образуется металлическое уплотнение для предотвращения утечек. Резьва дополнительно герметизируется ФУМ-лентой согласно практикам установки на NPT.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными рабочими средами. Конструкция — двухкольцевая обжимная система DK-Lok, обеспечивает повторяемую герметизацию без дополнительных уплотнителей в обжимной зоне. Резьба — коническая NPT3/8, уплотняется ФУМ-лентой. Рекомендуемый диапазон рабочих давлений зависит от типа трубки и стенки, ориентировочно до 6000 psi (~414 бар) для правильно выбранной трубки и условий; рабочая температура эксплуатации примерно от −60 °C до +200 °C (ограничено материалом трубки и применяемой уплотняющей лентой).

Экспертные рекомендации по применению

Подбирайте штуцер под точный внешний диаметр и толщину стенки трубки 3/8". Перед монтажом удаляйте фаски и заусенцы, обеспечьте полную посадку трубки до упора. ФУМ-ленту наносите только на наружную NPT-резьбу, не допускайте попадания в канал; соблюдайте рекомендуемый момент затяжки и не перетягивайте гайку — это приводит к деформации упорных колец. Для агрессивных сред и высоких давлений проверяйте соответствие трубного класса и сертификатов (AISI 316). При пуско-наладке контролируйте утечки на рабочих температурах и давлении, повторная сборка возможна при сохранении состояния обжимных колец.
