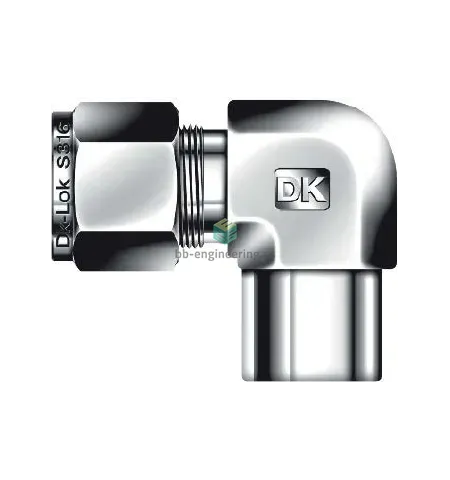

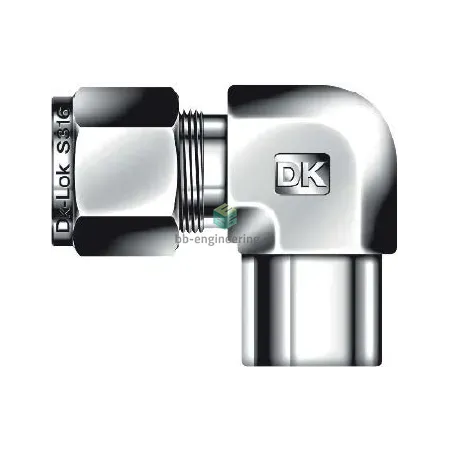

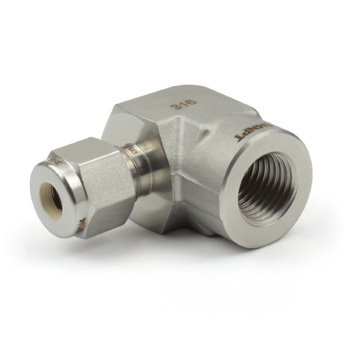

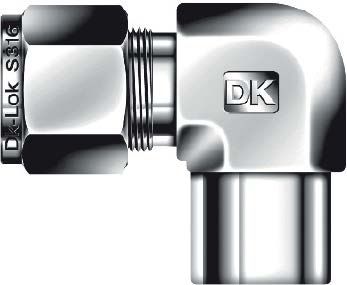

DLF6-8N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой 90° предназначен для сборки линий приборной арматуры и трубопроводов низкого и среднего давления, где требуется соединение резьбы NPT1/2 с трубкой 3/8″ (9,53 мм). Конструкция двух обжимных колец и гайки обеспечивает герметичное уплотнение трубки без сварки или пайки; резьбовое соединение уплотняется ФУМ-лентой для предотвращения протечек по резьбе. Применяется в системах передачи жидкостей и газов, в измерительных и контрольных цепях, обеспечивает стабильность при типичных рабочих давлениях до ~300 бар и температурах от -50 до +250 °C в зависимости от среды и уплотняющего материала.

Ключевые особенности конструкции

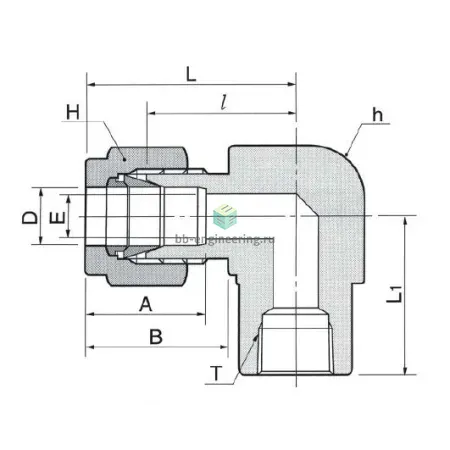

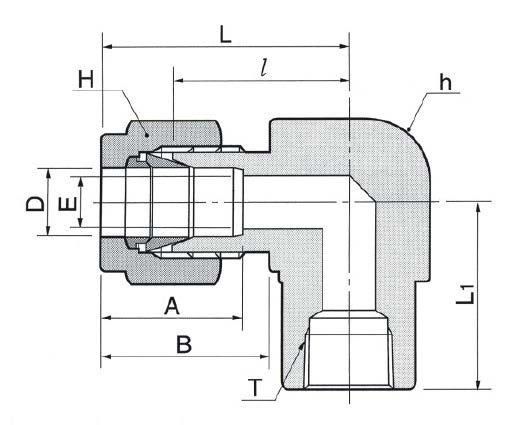

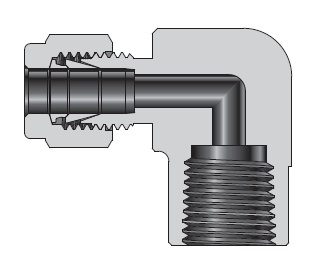

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и совместимой с большинством инженерных сред. Обжимной принцип — две обжимные втулки (задняя и передняя) и гайка — обеспечивает повторяемую, демонтируемую герметизацию трубки Ø3/8″. Резьба NPT1/2 уплотняется ФУМ-лентой. Подходит для агрессивных сред (включая воду, масла, инертные газы); при высоких температурах/давлениях выбирать соответствующие уплотнители и проверять таблицы допустимых нагрузок производителя.

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку под прямым углом, снимите заусенцы и обеспечьте мин. фаску, вставьте до упора. Уплотняйте резьбу ФУМ-лентой по направлению резьбы, избегайте излишнего наматывания. Затягивайте гайку по инструкции производителя, контролируя момент и избегая перекручивания трубки; после установки провести гидравлическую/пневматическую пробу. Для давлений выше 300 бар или агрессивных сред согласуйте исполнение с поставщиком.
