DLF8-6N-SA DK-Lok - Штуцер угловой с внутр. резьбой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT (NPT3/8 — к каналу, 1/2″ — к трубке) предназначен для перенаправления и герметичного соединения трубчатых линий в технологических и контрольно‑измерительных системах. Принцип действия — механическое обжатие трубки двумя кольцами (передним и задним ферьюлами) и гайкой: при затяжке кольца формируют коническое уплотнение на поверхности трубки, а резьбовое соединение NPT обеспечивает контрольно‑уплотняющий контакт (рекомендуется применять ФУМ‑ленту на наружной резьбе). Применяется в системах подачи газов, пара, нефте‑ и химреагентов, гидравлических линиях малого и среднего давления.

Ключевые особенности конструкции

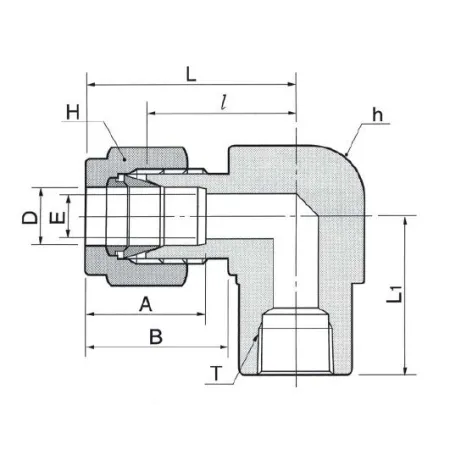

Корпус и внутренние элементы — нержавеющая сталь AISI 316, общая материализация — нержавеющая сталь, обеспечивающая коррозионную стойкость в агрессивных средах. Конструкция — двухферульная (две обжимные кольца + гайка) для надежной механической фиксации трубки и повторяемой герметичности; уплотнение резьбы — ФУМ‑лента. Типоразмеры подключения: NPT3/8 (канал 1) → трубка 1/2″ (канал 2). Типичные рабочие параметры (зависят от толщины стенки трубки и комплектации): давление — до ≈420 bar (≈6000 psi) в типичных исполнениях; температурный диапазон — ориентировочно −60…+260 °C (зависит от уплотнителя и среды). Подходит для жидкостей и газов, совместим с большинством технологических сред при нормальном гидроабразивном износе.

Экспертные рекомендации по применению

При подборе учитывайте материал трубки и толщину стенки — от них зависят допустимое давление и циклическая прочность. Подготовка: трубку резать перпендикулярно, удалить заусенцы, проверить посадочную глубину. Сборка: намотать ФУМ‑ленту только на наружную NPT‑резьбу, не допускать попадания ленты внутрь потока; затянуть рукой до упора, затем доворот ключом 1–1.25 оборота (рекомендуется контролировать момент согласно паспорту производителя). Избегать перекоса и повторных сильных перетяжек — они повреждают ферьюлы. При высоких температурах/давлениях применять подтверждённые сертификатами комбинации материалов и проверять герметичность испытанием гидростатикой или методом утечки, указанным в документации.
