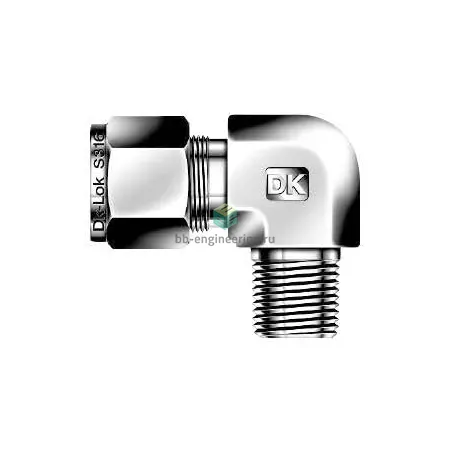

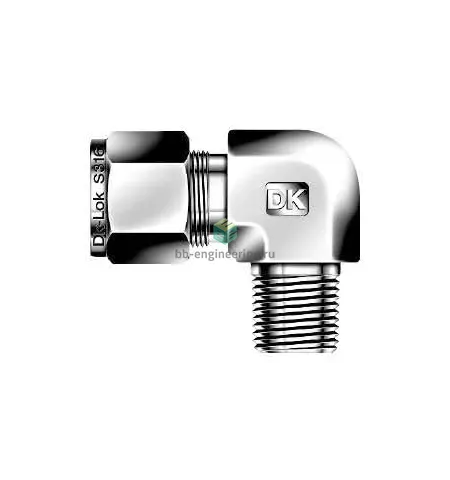

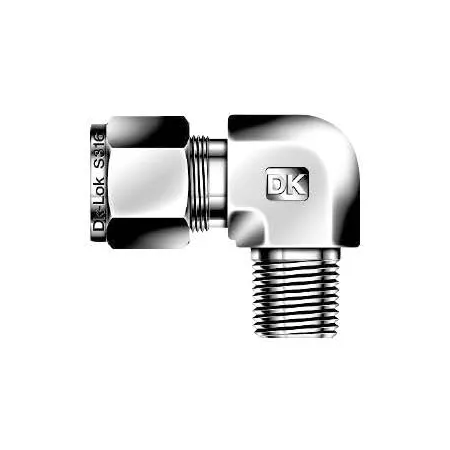

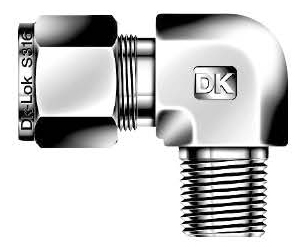

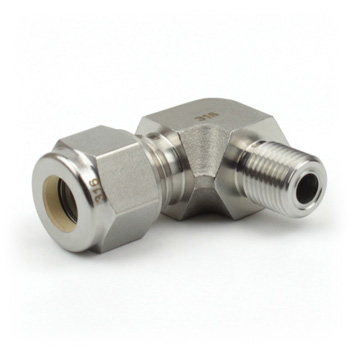

DLM10-8N-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной NPT1/2-5/8", нерж.

Назначение и принцип работы

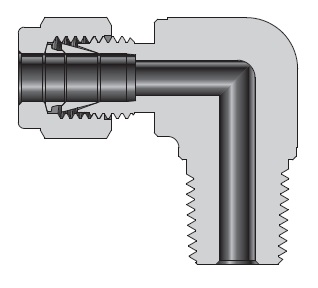

Угловой штуцер обжимного типа с наружной резьбой NPT 1/2 — переход на трубку 5/8″ предназначен для подключения приборной и технологической арматуры в системах измерения и распределения сред. Конструкция с двумя обжимными кольцами обеспечивает герметичное механическое зажатие трубки при затяжке гайки; резьбовое соединение герметизируется ФУМ-лентой (PTFE) на стороне NPT. Применяется для передачи газов и жидкостей, а также в гидравлических и коррозионных средах, где требуется устойчивое, вибростойкое соединение при рабочем давлении до ~350 бар (зависит от диаметра и толщины стенки трубки) и температурном режиме примерно от -60 °C до +200 °C.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами. Двухкольцевая схема обжима повышает сопротивление отворачиванию и протечке при вибрации. Резьба NPT 1/2 уплотняется ФУМ-лентой, допускающей эксплуатацию при стандартных температурах до температуры материала ленты. Рекомендуемые среды: технические и аналитические газы, вода, масла, неагрессивные растворители; допустимые параметры зависят от трубки и режима, обращайте внимание на предел текучести трубного материала.

Экспертные рекомендации по применению

Перед монтажом обеспечить точную обрезку и снятие заусенцев трубки 5/8″, вставлять до упора. Для первой сборки — затянуть гайку вручную, затем 1¼–1½ оборота ключом; при повторной сборке достаточно ½–¾ оборота. На резьбу NPT наносить только ФУМ-ленту; не смазывать обжимные поверхности. Избегать перетяжки (риск деформации трубки и потери герметичности) и ударных нагрузок. После установки выполнить испытание герметичности рабочим давлением и подобрать трубку по толщине стенки согласно расчету давления.
