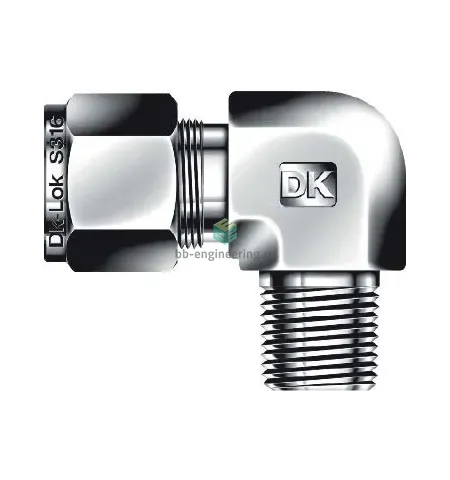

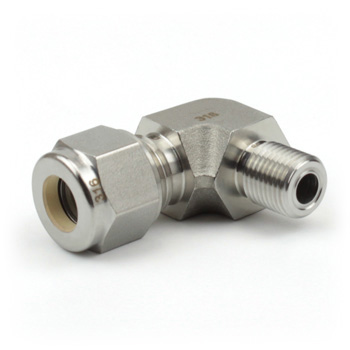

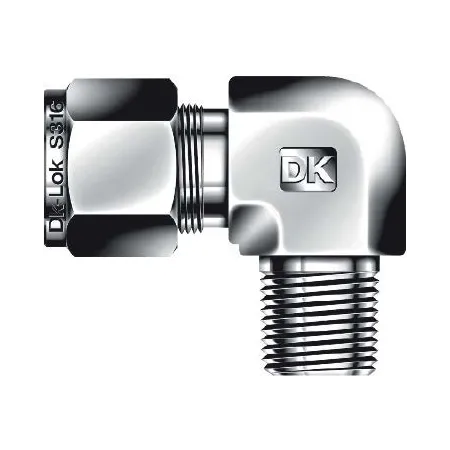

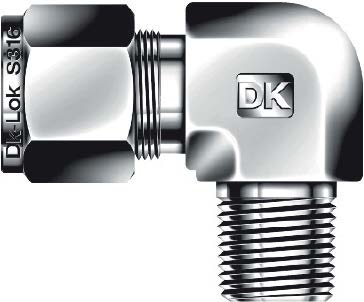

DLM12-12R-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной R3/4-3/4", нерж.

Назначение и принцип работы

Обжимной штуцер угловой с наружной резьбой R3/4–3/4″ предназначен для герметичного перехода между резьбовым ответным присоединением R3/4 (BSPT/BSPP по применению) и трубной линией 3/4″ (трубка Ø 19,05 мм). Конструкция двух обжимных колец и гайки обеспечивает металл-металл уплотнение трубки без использования уплотнительных колец в зоне обжима; резьбовое соединение дополнительно герметизируется ФУМ-лентой. Применяется в технологических системах подачи воды, топлива, гидравлики и коррозионно-агрессивных сред, где требуется поворотный переход под углом 90° и надежная механическая фиксация.

Ключевые особенности конструкции

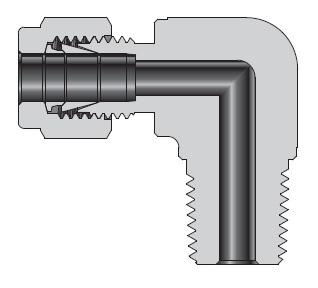

Корпус и внутренние элементы — нержавеющая сталь AISI 316, устойчивы к коррозии и температуре; тип исполнения — обжимная система DK-Lok с двумя обжимными кольцами и гайкой. Резьба R3/4 герметизируется ФУМ-лентой; рекомендуемая трубка — 3/4″ (Ø 19,05 мм). Типичные рабочие параметры зависят от толщины стенки трубки и среды: диапазон рабочих давлений ориентировочно до 250–400 бар в допустимых конфигурациях; температурный диапазон примерно от −60 °C до +200 °C при отсутствии органических уплотнений.

Экспертные рекомендации по применению

Перед установкой обрежьте и фаскуйте трубку, удалите заусенцы; при сборке применяйте ФУМ-ленту только на резьбу, не допуская попадания ленты в рабочий просвет. Затягивайте гайку после предварительной посадки вручную на 1–1,25 оборота ключом (контролируйте момент по рекомендациям производителя). Не используйте повторно деформированные обжимные кольца; проверяйте совместимость рабочей среды с AISI 316 и температурными пределами. Избегайте ударных нагрузок и перекосов при монтаже — они снижают герметичность и ресурс посадки.
