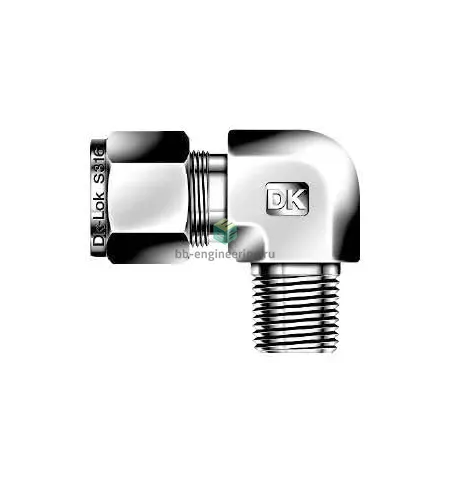

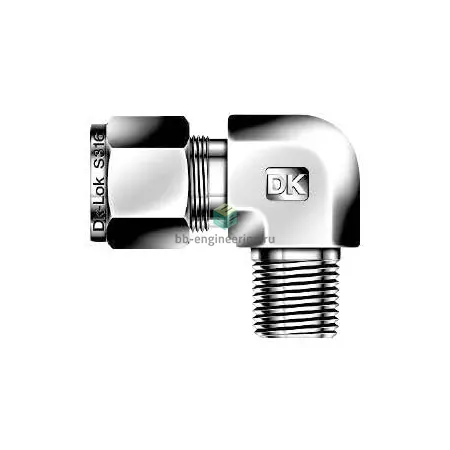

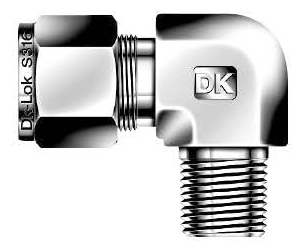

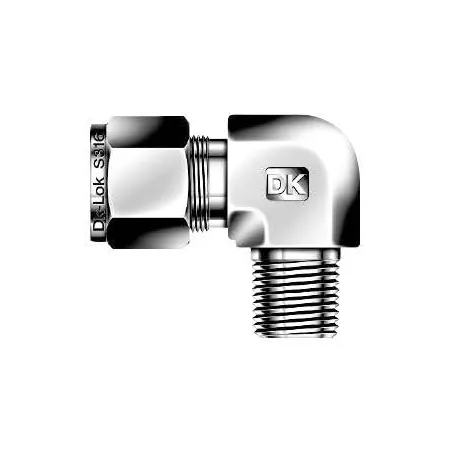

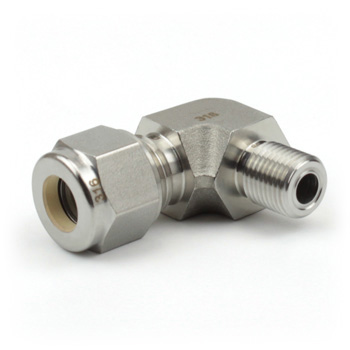

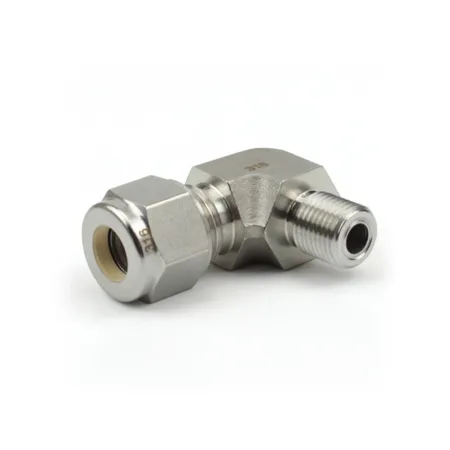

DLM18M-12N-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной NPT3/4-18 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер с наружной резьбой NPT 3/4 — DLM18M-12N-SA DK-Lok предназначен для герметичного подключения метрических трубок Ø18 мм к резьбовым портам NPT3/4 в технологических трассах измерительной, пневмо- и гидросистемах. Конструкция двухобоймного обжима обеспечивает механическое зажатие трубки и металлометаллическое уплотнение. Резьевой переход герметизируется ФУМ‑лентой; соединение рассчитано на прямую перекачку жидкостей и газов в системах с высокими требованиями к утечкам и повторяемости сборки.

Ключевые особенности конструкции

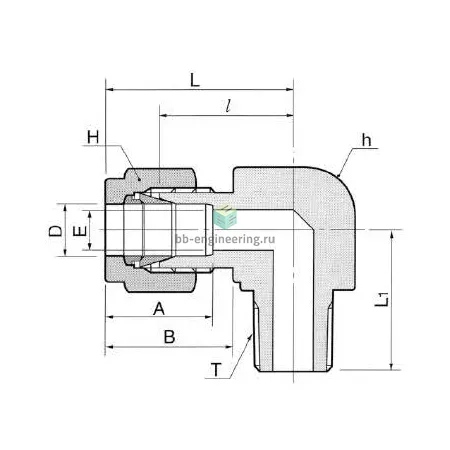

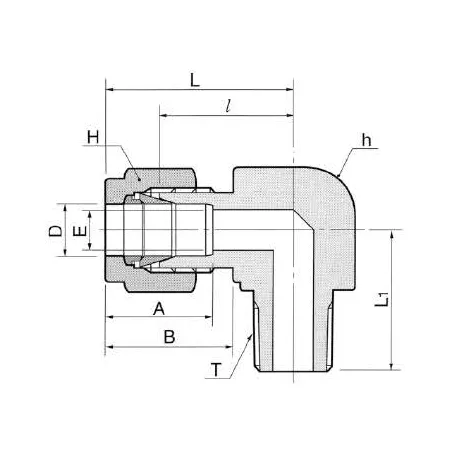

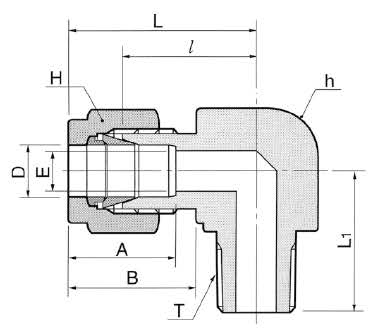

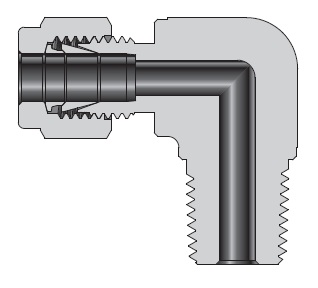

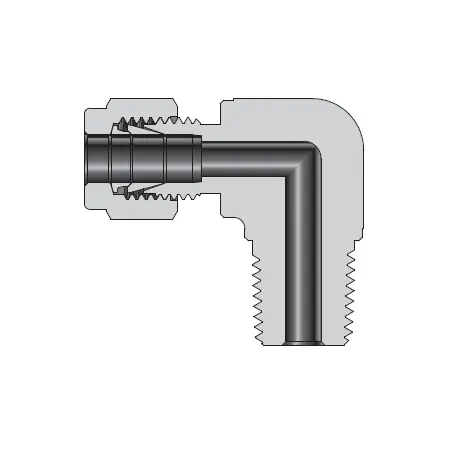

Корпус и комплект деталей выполнены из нержавеющей стали AISI 316 для повышенной коррозионной стойкости. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой (two‑ferrule design) — обеспечивает надежную фиксацию и возможность многократной сборки при соблюдении регламентов. Применяется уплотнение резьбы ФУМ‑лентой. Рабочие среды: вода, гидравлические масла, технические газы, пар (в пределах температурного допуска). Типичное рабочее давление зависит от диаметра и условий, порядка до 420 бар (≈6000 psi) для типовых исполнений DK‑Lok; температурный диапазон приблизительно −50…+200 °C, вариативен в зависимости от среды и прокладочных материалов.

Экспертные рекомендации по применению

Для надежной сборки соблюдайте производителя: отрежьте трубку под прямым углом, удалите заусенцы, вставьте до упора, затяните гайку по таблице моментов или по рекомендованным числу оборотов от ручной фиксации. Используйте ФУМ‑ленту только на наружной резьбе NPT, избегайте её попадания внутрь трубопровода. Применяйте упоры и опоры для трубопроводов, чтобы исключить изгибающие нагрузки на фитинг. При работе с кислородом или агрессивными средами — обязательная очистка и проверка совместимости. После монтажа выполните проверку герметичности (пневмо- или гидропроверка); избегайте перетяжки, которая повреждает обжимные кольца и снижает герметичность.
