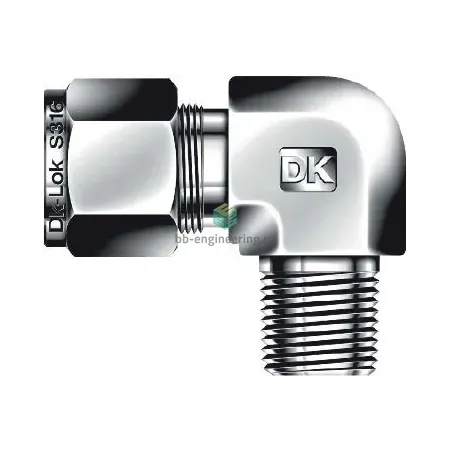

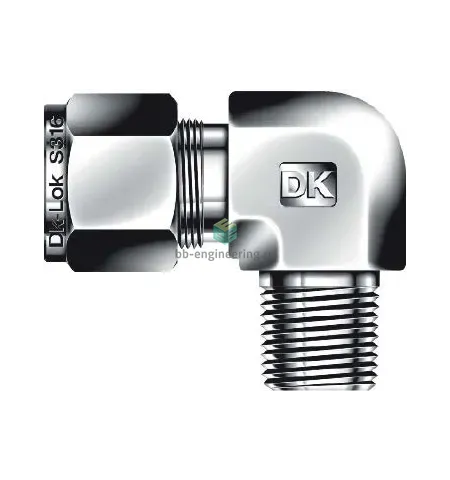

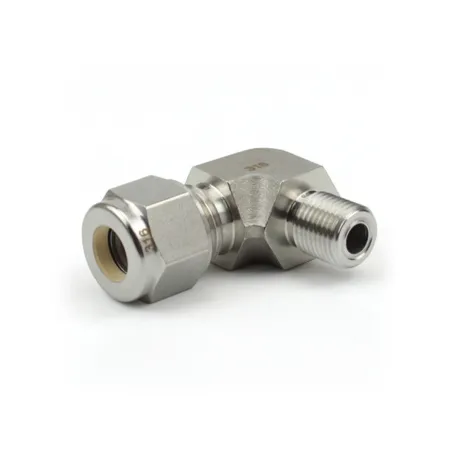

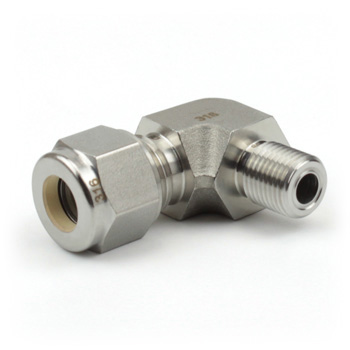

DLM20M-8R-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной R1/2-20 мм, нерж.

Назначение и принцип работы

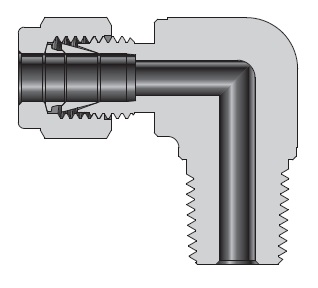

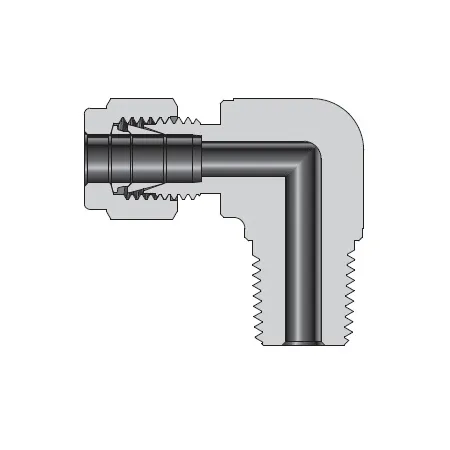

Угловой обжимной штуцер с наружной резьбой R1/2 предназначен для герметичного присоединения металлической трубки Ø20 мм к резьбовым каналам приборов и трубопроводов. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение трубки без применения уплотнительных манжет, а герметизация резьбы выполняется ФУМ-лентой. При монтаже трубка вставляется в гильзу до упора; при затяжке гайки передние и задние обжимные кольца формируют плотный зажим, обеспечивающий прочное соединение, стойкое к вибрациям и давлениям технологических систем.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость в агрессивных средах. Двухконусная система обжима гарантирует повторяемое уплотнение для труб Ø20 мм при рабочих давлениях, зависящих от толщины стенки трубки; типично для исполнения подобных фитингов рабочее давление составляет до 200–400 бар при корректно подобранной трубке. Уплотнение резьбы — ФУМ-лента (PTFE). Рабочие температуры от приблизительно −60 °C до +400 °C в зависимости от среды; пригоден для гидравлики, пара, газа и аналитических линий.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки Ø20 мм и требуемое давление — для высоких давлений выбирайте трубы с повышенной толщиной. Перед монтажом отрежьте и тщательно дебюрите торец, вставьте трубку до упора. Затягивание: от руки до упора + 1–1,25 оборота ключом (см. инструкцию производителя); не допускайте чрезмерной затяжки во избежание деформации кольца. Используйте ФУМ-ленту только на резьбе, не вносите дополнительно пасты внутрь канала. Не соединяйте AISI 316 с активными металлами без электрохимической изоляции и периодически проверяйте на протечки в пульсирующих режимах.
