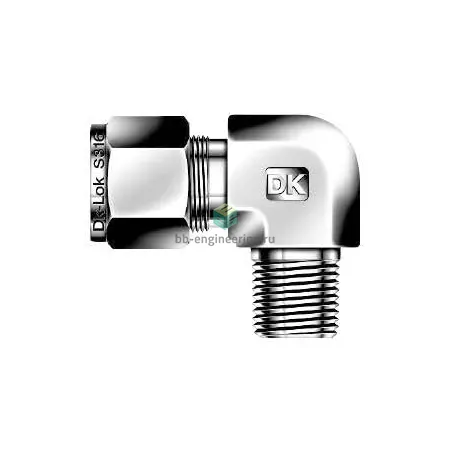

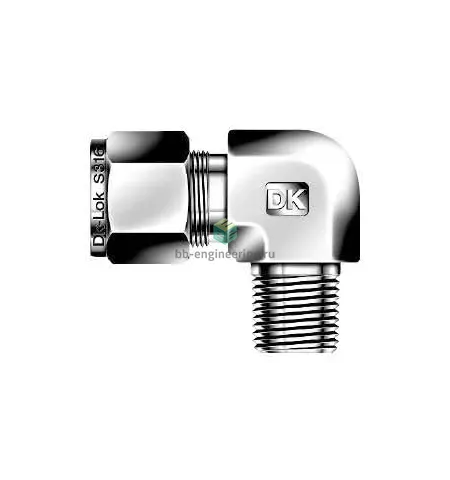

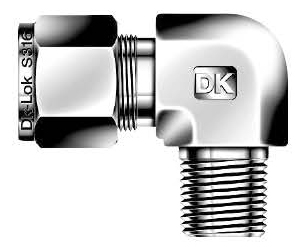

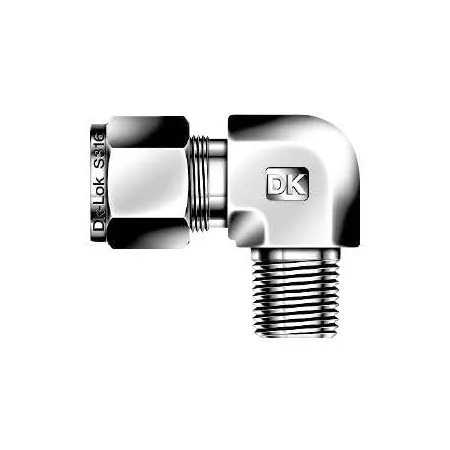

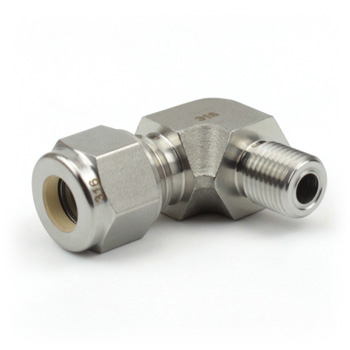

DLM32-32N-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной NPT2-2", нерж.

Назначение и принцип работы

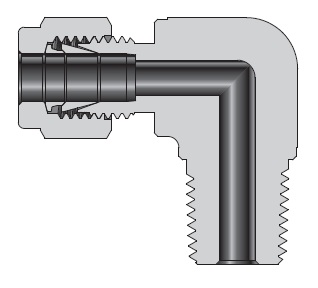

Угловой обжимной штуцер с наружной резьбой NPT2 — предназначен для подключения 2" трубопроводов к резьбовым ответным патрубкам в системах измерения, газа и жидкостей. Принцип работы — двухкольцевая обжимная система: при затяжке гайки переднее и заднее обжимные кольца формируют герметичное металлометаллическое соединение на трубке Ø2" с уплотнением резьбы ФУМ-лентой на NPT2. Решает задачи отбора проб, подводов в коллекторах, переносов технологических сред при промышленной эксплуатации.

Ключевые особенности конструкции

Корпус и обжимные кольца — нержавеющая сталь AISI 316, что обеспечивает стойкость к коррозии и агрессивным средам (вода, пар, масла, нейтральные химикаты). Уплотнение резьбы — ФУМ-лента; уплотнение трубки — механическое двухкольцевое. Тип подключения: канал1 — NPT2 (наружная резьба), канал2 — трубка 2". Рабочие среды — газовые, жидкие и паровые среды. Температурный диапазон ориентировочно от –60 °C до +260 °C (ограничен ФУМ и свойствами трубки); рабочее давление зависит от толщины стенки трубки (ориентировочно до 100–200 bar для типичных 2" труб; уточнять по техническим таблицам производителя).

Экспертные рекомендации по применению

Подбирайте штуцер с учетом толщины стенки и материала трубки; при монтаже очищайте и снимаете фаску с торца трубки, соблюдайте рекомендуемый порядок затяжки гайки и число оборотов согласно инструкции производителя. Не используйте уплотнение на обжимной поверхности; ФУМ-ленту наносите только на резьбу в 2–3 слоя. Избегайте многократного повторного использования обжимных колец — при демонтаже замена кольцев обязательна. Для расчёта предельных давлений и подбора момента затяжки опирайтесь на каталожные данные DK‑Lok.
