DLM4-2GP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной G1/8-1/4", нерж.

Назначение и принцип работы

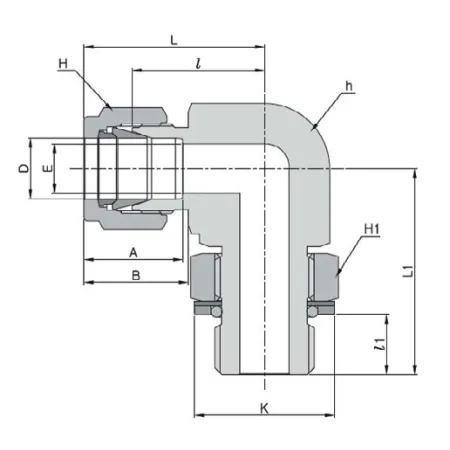

Угловой штуцер поворотный обжимной предназначен для подключения трубок к резьбовым портам приборов и магистралей в системах КИПиА, гидравлики и технологических линиях. Конструкция G1/8 — 1/4″ обеспечивает переход от резьбового входа G1/8 (канал 1) к обжимной подводу под трубку 1/4″ (канал 2). Уплотнение резьбы реализовано уплотнительным кольцом O‑ring со стопорным кольцом и шайбой по DIN 3852 форма H, а герметичность трубного соединения достигается двумя обжимными кольцами и гайкой; вращающийся корпус позволяет ориентировать выход под углом без перекручивания трубки.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Двухколечная обжимная система гарантирует повторяемую механическую фиксацию трубки и стойкость к вибрациям. O‑ring по DIN 3852 (форма H) обеспечивает уплотнение резьбового перехода; материал O‑ring подбирается по среде (например FKM для масел, EPDM/VMQ для воды/пара). Типичные эксплуатационные диапазоны для подобных исполнений: рабочее давление до сотен бар в зависимости от диаметра и толщины стенки трубки, температура от −60 °C до +200 °C при использовании соответствующего материала уплотнений.

Экспертные рекомендации по применению

При подборе учитывайте материал среды и рабочие параметры: выбирайте O‑ring по химстойкости и температуре. Перед сборкой очистите торцы и соблюдайте расчётную глубину посадки трубки; затяжку гайки выполняйте согласно таблице момента для 1/4″ обжима (избегайте перетяжки). Не используйте нитей уплотнителей на уплотнительном кольце DIN 3852. После монтажа проведите гидростатическую пробу и контроль герметичности при рабочем давлении и температуре. Для монтажа в пожароопасных средах применяйте сертификованные материалы и процедуру кислотного контроля.
