DLM4-4GP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Угловой обжимной штуцер с наружной резьбой и поворотным соединением предназначен для подведения трубчатых линий 1/4" (Ø 6,35 мм) к резьбовым портам G1/4 в приборах и распределительных коллекторах. Соединение реализует герметизацию по резьбе с уплотнительным кольцом O-ring и стопорным кольцом с шайбой по DIN 3852 форма H, а герметичность трубной части обеспечивается двумя обжимными кольцами и гайкой. Применяется в системах КИПиА, гидравлике и технологических газовых трассах для работы при высоких давлениях и агрессивных средах.

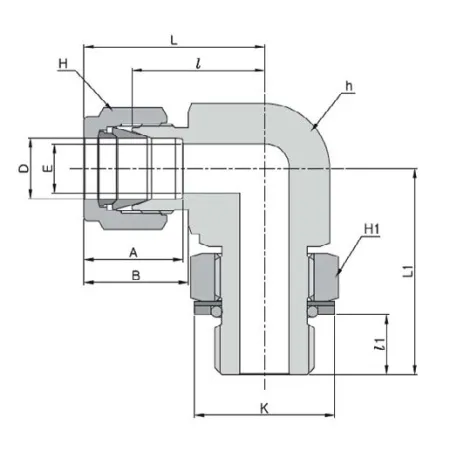

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными жидкостями и парами. Соединение — поворотное по наружной резьбе G1/4; трубный порт — под 1/4" трубку (Ø 6,35 мм). Уплотнение резьбы — O-ring с фиксирующим кольцом и шайбой (DIN 3852 H). Тип конструкции — двухвтулочный обжим (две втулки + гайка). Рабочее давление типично до 413 бар (6000 psi) для 1/4" исполнений; температурный диапазон зависит от материала O-ring: NBR ≈ −30…+100 °C, FKM ≈ −20…+200 °C, PTFE — до +260 °C.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 1/4" (6,35 мм) и совместимость уплотнителя с рабочей средой. Монтаж: вставить трубку до упора, затянуть гайку до соприкосновения втулок, затем докрутить по таблице завода-изготовителя (обычно 1–1,25 оборота после соприкосновения для новых втулок); избегать перетяжки — это снижает ресурс обжимных колец. Проверяйте герметичность при номинальном давлении и проводите повторную подтяжку после первого прогрева/циклирования. Для агрессивных сред и повышенных температур используйте соответствующий материал O-ring (FKM/PTFE) и контролируйте совместимость с AISI 316.
