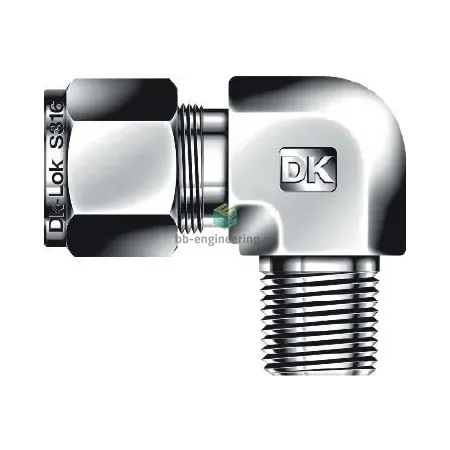

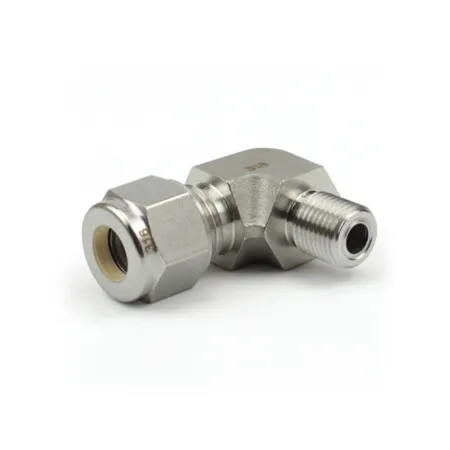

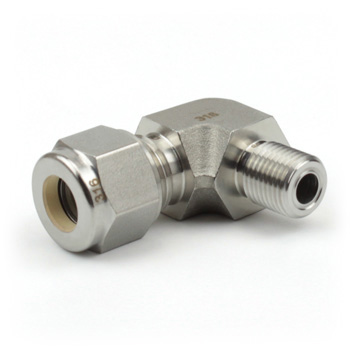

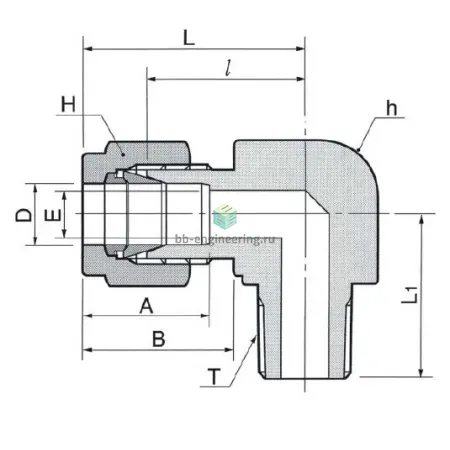

DLM5-4R-SA - Штуцер угловой с нар. резьбой обжимной R1/4-5/16", нерж.

Назначение и принцип работы

Угловой обжимной штуцер DLM5-4R-SA DK‑Lok предназначен для герметичного соединения трубок Ø 5/16″ (7,94 мм) с резьвовым выводом R1/4 (тип R, конусная BSPT) в системах технологического и приборного трубопровода. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло‑металлическое сцепление с трубкой и герметизацию канала, а герметизация резьбы выполняется ФУМ‑лентой. Применяется в средах: вода, масла, пар, инертные и агрессивные газы в рамках совместимости с AISI 316. Обеспечивает стойкое уплотнение при типичных рабочих давлениях до 413 bar (6000 psi) и эксплуатации в температурном интервале, ограниченном применяемым уплотнителем (см. ниже).

Ключевые особенности конструкции

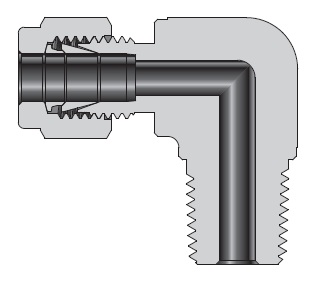

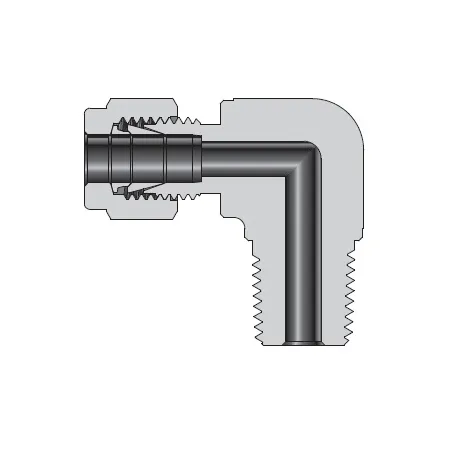

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и кислотам; применяется двухкольцевая схема обжима (front + back ferrule) для распределения нагрузки и противодействия смещению трубки при вибрации. Резьбовое соединение — R1/4; трубный канал — 5/16″ (7,94 мм). Тип уплотнения резьбы — ФУМ‑лента (PTFE), поэтому допустимая рабочая температура при стандартной сборке с ФУМ — примерно от −60 °C до +200 °C; металло‑металлическая часть выдерживает более широкий диапазон, но фактический предел определяется уплотнителем и средой. Рекомендуемый рабочий диапазон давлений до 413 bar (6000 psi) с учётом диаметра и толщины стенки трубки; для конкретных условий опираться на паспорт трубопровода и таблицы DK‑Lok.

Экспертные рекомендации по применению

Перед монтажом отрезок трубки обрезать ровно, снять фаску и задиры, полностью вставить трубку до упора. Наносить ФУМ‑ленту только на наружную резьбу R1/4 по направлению закручивания (2–3 слоя, без излишка). Затяжку выполнять динамометрическим ключом в соответствии с таблицей момента затяжки DK‑Lok; при отсутствии данных — сначала закрутить от руки, затем довести ключом до рекомендуемого момента. Не вращать трубку при окончательной затяжке, обеспечивать опору системы. При повторной сборке оценивать состояние обжимных колец — при деформации заменять. После монтажа выполнить испытание на герметичность (гидростатическое/пневматическое) при 1,25–1,5×рабочего давления. Избегать агрессивных сред, несовместимых с PTFE, и превышения температурной границы уплотнителя.
