DLM6M-4GP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

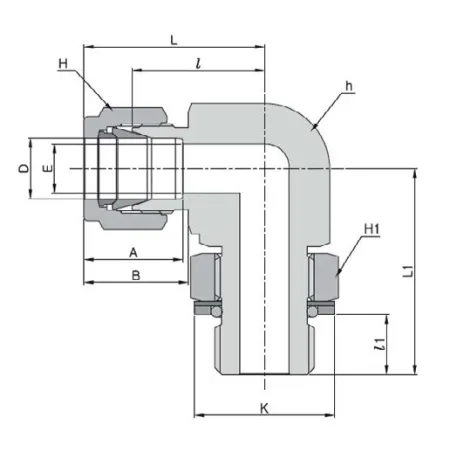

Угловой поворотный штуцер с наружной резьбой и обжимным соединением предназначен для перехода с резьбового порта G1/4 на трубку Ø6 мм в системах измерения, распределения и отбора проб рабочей среды. Конструкция решает задачу уплотнённого поворотного подключения при ограниченном пространстве: резьбовой конус с O-ring по DIN 3852 форма H обеспечивает герметизацию на фланцевой посадке, а обжим с двумя кольцами и гайкой фиксирует трубку и исключает протечки при вибрации и пульсациях давления.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Уплотнение резьбы — O-ring со стопорным кольцом и шайбой по DIN 3852 H; обжимная система использует двойные обжимные кольца для надежной фиксации трубки Ø6 мм. Тип подключения: канал 1 — G1/4 (наружная резьба), канал 2 — трубка 6 мм. При корректной сборке типичные рабочие давления в аналогичных системах достигают порядка 400–6000 psi (~27–414 бар) в зависимости от конфигурации и состояния трубки; температурный диапазон определяется материалом O-ring (обычно порядка -30…+200 °C для фторкаучука/жёстких уплотнений). Подходит для гидравлики, пневматики, аналитики и химических сред.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой и ровно обрезанный торец трубки, убрать заусенцы и вставить до упора. Завинтить гайку до «пальцевой» посадки, затем докрутить по рекомендациям производителя (обычно 1–1,5 оборота) — избегать перекрутки. Не наносить герметик на зону O-ring и проверить соответствие материала O-ring рабочей среде и температуре. Для повторного монтажа заменять обжимные кольца при признаках износа. Контролировать утечки при повышенном давлении и вибрациях; при критических режимах ориентируйтесь на паспорные данные системы и проводите стендовые испытания.
