DLM6M-6GP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной G3/8-6 мм, нерж.

Назначение и принцип работы

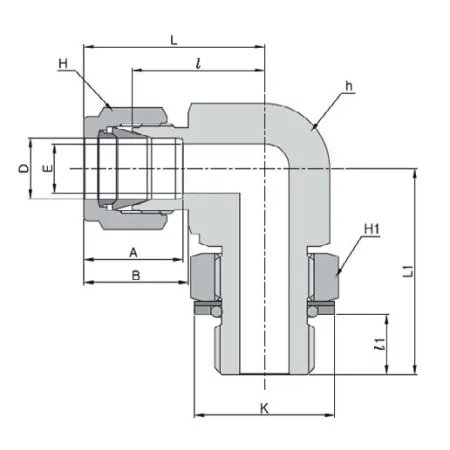

Штуцер угловой с наружной резьбой поворотный G3/8–6 мм предназначен для подвода технологических сред в контрольно-измерительные и гидравлические трубопроводы с трубкой Ø6 мм. Конструкция обеспечивает поворотное соединение между каналом с резьбой G3/8 и обжимной частью под трубку 6 мм: уплотнение резьбы реализовано через O-ring со стопорным кольцом и шайбой по DIN 3852 форма H, уплотнение трубки — парой обжимных колец и гайкой. При монтаже обжимной механизм герметизирует трубку механически, а O-ring обеспечивает статическое герметичное соединение резьбы.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с водой, гидравлическими маслами, сжатыми газами и агрессивными средами. Тип исполнения — обжимной с двумя кольцами (ferrule) и гайкой; герметизация резьбы — O-ring + стопор по DIN 3852 H. Рекомендуемый рабочий диапазон (в зависимости от толщины стенки трубки и материала O-ring): давление до ~250 бар; температурный диапазон ориентировочно −60…+200 °C (зависит от материала уплотнения). Подключения: канал 1 — резьба G3/8, канал 2 — трубка 6 мм.

Экспертные рекомендации по применению

Перед монтажом обрежьте и обеззазубрьте трубку, обеспечьте полную посадку до упора в седло. Затягивайте гайку вручную до упора, затем 1–1,5 оборота для первичного обжима (точные значения — по данным производителя для конкретной серии). Не используйте повторно деформированные обжимные кольца; при обслуживании меняйте O-ring при повреждении и подбирайте его материал под рабочую среду. Избегайте ударных и циклических перегрузок давления и температуры; при сомнениях согласуйте пределы с технической документацией DK‑Lok.
