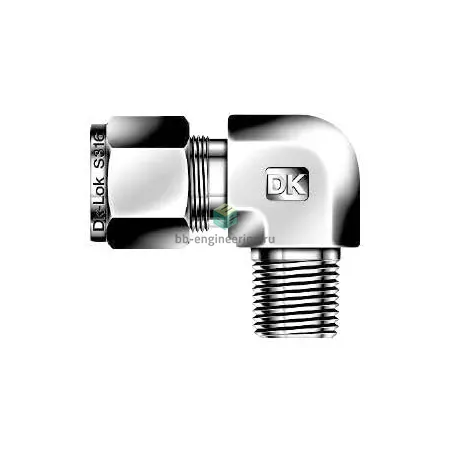

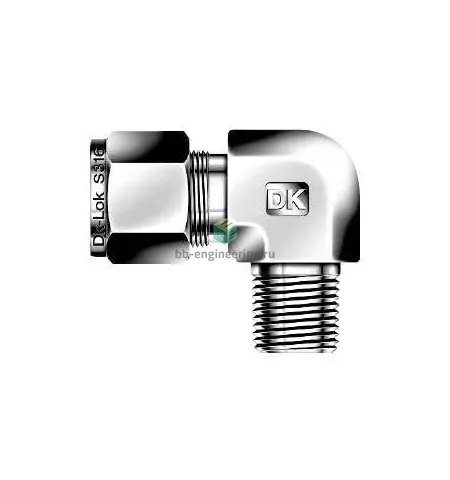

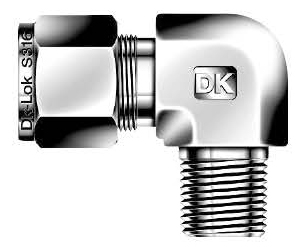

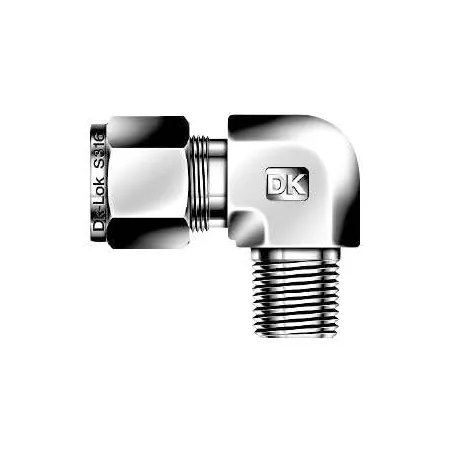

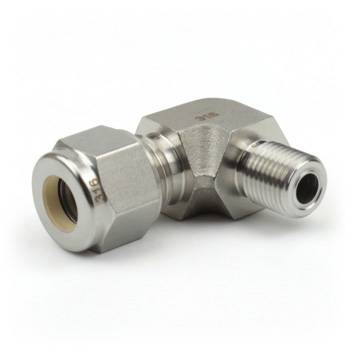

DLM6M-6N-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной NPT3/8-6 мм, нерж.

Назначение и принцип работы

Обжимной угловой штуцер с наружной резьбой NPT3/8 — переходное соединение для 6 мм трубок, предназначенное для подсоединения трубопроводной арматуры и приборов в системах технологического и аналитического контроля. Конструкция с двумя обжимными кольцами обеспечивает металлическое уплотнение трубки по принципу «фerrule-on-tube» — при затяжке гайки кольца деформируются и фиксируют трубку, а резьбовое соединение NPT герметизируется ФУМ-лентой. Применяется в системах с давлением до 6 000 psi (≈414 бар) при комнатной температуре; обеспечивает корректную работу в средах с инертными, химически агрессивными и гидравлическими средами при температурах примерно от −196 °C до +260 °C в зависимости от среды и уплотнений.

Ключевые особенности конструкции

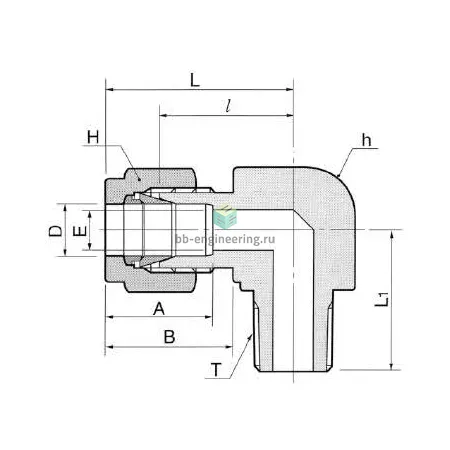

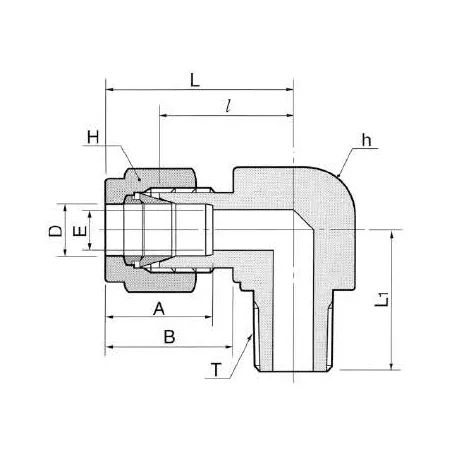

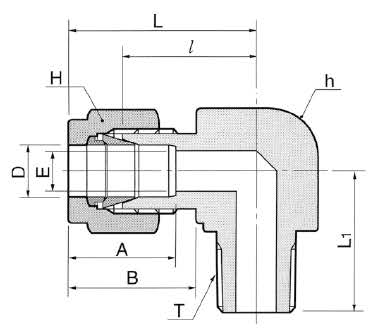

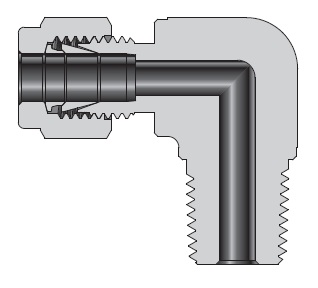

Корпус и элементы из нержавеющей стали AISI 316 обеспечивают повышенную коррозионную стойкость. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; канал 1 — наружная NPT3/8, канал 2 — трубка 6 мм. Резьба герметизируется ФУМ-лентой; уплотнение трубки — металлическое (две фerrule). Изделие рассчитано на рабочие среды: вода, масла, газы, агрессивные среды, пар; эксплуатационные диапазоны зависят от среды, но типично давление до ≈414 бар при 20 °C и допустимые температуры от криогенных до высокотемпературных режимов при отсутствии эластомерных уплотнителей.

Экспертные рекомендации по применению

Проверяйте диаметр и толщину стенки трубки 6 мм, обрезайте строго перпендикулярно, удаляйте заусенцы. Вставляйте трубку до упора в седло и соблюдайте последовательность затяжки: сначала от руки, затем докрутить согласно инструкции производителя (типично 1¼–1½ оборота для первичной фиксации; уточнять по таблице DK‑Lok). Наносите ФУМ-ленту только на наружную NPT3/8 резьбу, избегайте попадания ленты внутрь проточной части. Избегайте перекосов, излишнего момента и вибраций без опор — используйте хомуты; перед пуском проводите испытание на плотность при рабочем давлении и учитывайте температурную деградацию прочности при нагреве.
