DLM8M-4GP-SA DK-Lok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-8 мм, нерж.

Назначение и принцип работы

Угловой поворотный штуцер с нарезной частью G1/4 и под трубку 8 мм предназначен для подсоединения приборной или трубной магистрали в системах КИПиА, гидравлике и пневматике, где требуется компактный поворотный вывод. Работает по принципу обжимного соединения: трубка фиксируется двухфланцевой системой (две обжимные гайки/кольца), а герметичность резьбового присоединения обеспечивается уплотнительным кольцом O-ring со стопорным кольцом и шайбой по DIN 3852 форма H.

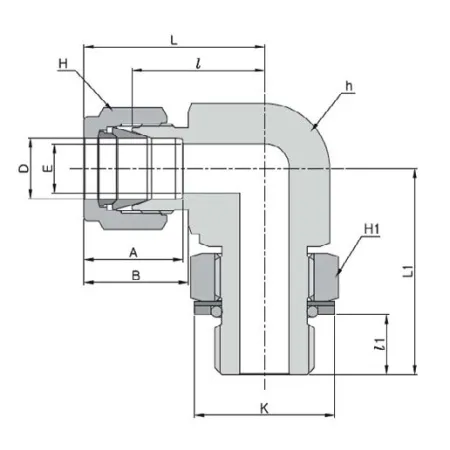

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухобжимная (две обжимные втулки и гайка), поворотная на резьбе G1/4 —8 мм. Резьба уплотнена O-ring и стопорной шайбой (DIN 3852 H). При правильном монтаже металлическое обжимное соединение выдерживает типичные давления для трубок 8 мм до порядка 400–413 бар (зависит от материала трубки и условия эксплуатации); температурный диапазон металлического контакта — от криогенного до +400 °C, диапазон с O-ring определяется материалом кольца (типично для FKM ≈ -25…+200 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и сатиновую поверхность торца трубки, удалить заусенцы и снять фаску. Собирайте по инструкции: установить стопорную шайбу с O-ring, вставить трубку до упора, затянуть гайку обжима согласно таблице усилий производителя. Избегайте чрезмерного моментов — это ломает обжимные кольца и компрометирует O-ring. При вибрации используйте хомуты/фиксаторы; для агрессивных сред подбирайте материал уплотнения в соответствии с химической совместимостью. Планируйте регулярную замену O-ring при профилактике и контроль герметичности пробным давлением.
