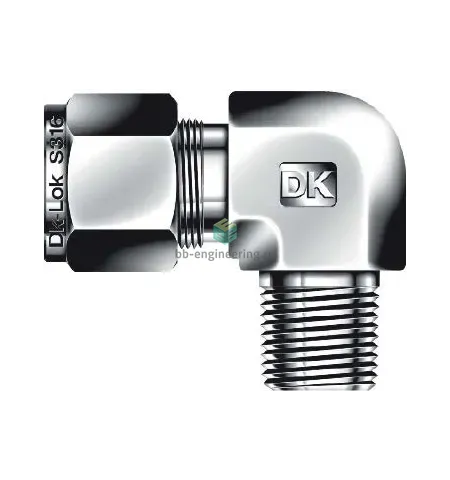

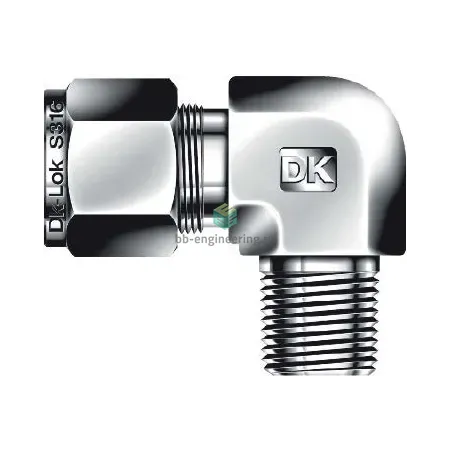

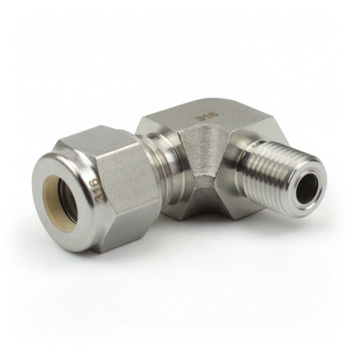

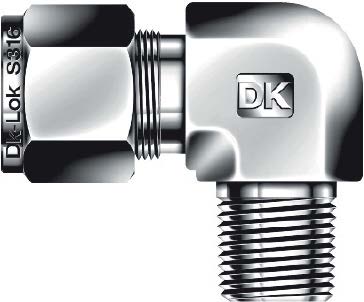

DLM8M-6R-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной R3/8-8 мм, нерж.

Назначение и принцип работы

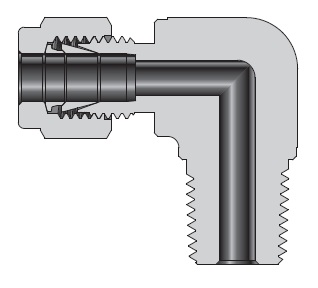

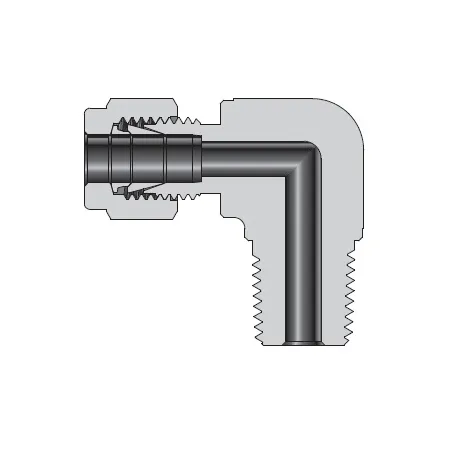

Угловой штуцер с наружной резьбой R3/8 и под присоединение трубки Ø8 мм предназначен для выполнения герметичных отводов и переходов в приборных и технологических магистралях. Функционирует по принципу двухколечкового обжимного соединения: при затяжке гайки переднее и заднее обжимные кольца формируют металлическое уплотнение на трубке, а резьбовое соединение R3/8 (тип R, ISO 7/1) герметизируется с применением ФУМ-ленты. Применяется в системах измерения, гидравлики и газоснабжения, где требуются коррозионная стойкость и компактность монтажа.

Ключевые особенности конструкции

Корпус и элементы обжима выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и повышенную долговечность. Конструкция — два обжимных кольца + гайка; резьбовое уплотнение — ФУМ-лента. Подключения: канал 1 — R3/8 (наружная резьба), канал 2 — трубка 8 мм (внутренний диаметр подключения). Типичные рабочие давления зависят от толщины стенки трубки и условий, обычно в диапазоне до ~250 бар при нормальных температурных режимах; ориентировочный температурный диапазон эксплуатации −60…+200 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом убедитесь в чистоте и отсутствии фасок на трубке Ø8 мм, вставьте трубку до упора, затяните гайку вручную и добавьте 1–1.25 оборота для окончательной фиксации (типовая рекомендация для двухколечковых фитингов). Резьбу R3/8 уплотняйте ФУМ-лентой, не используйте герметики на обжимных кольцах. При демонтаже контролируйте состояние обжимных колец — при повторной сборке рекомендуется замена колец при видимой деформации. Избегайте изгибных и вибрационных перегрузок на месте обжима; при высоких давлениях выбирайте трубку с соответствующей толщиной стенки и проверяйте герметичность испытанием давлением.
