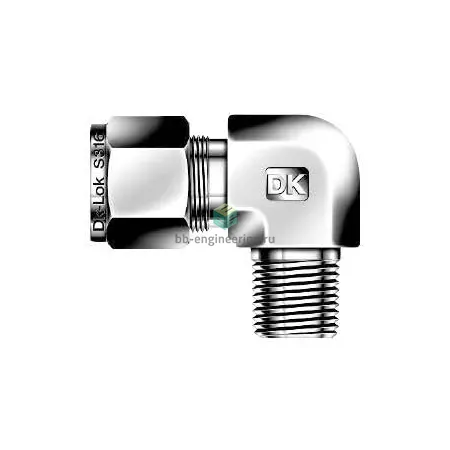

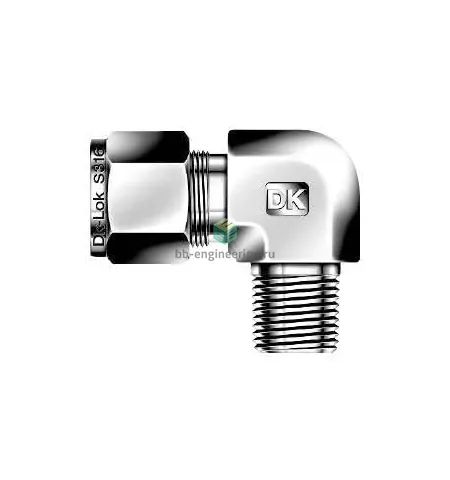

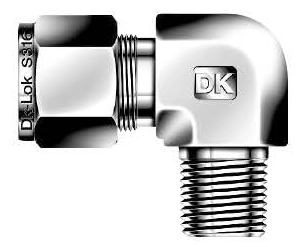

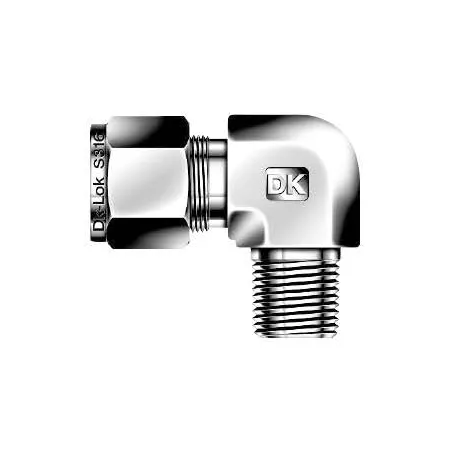

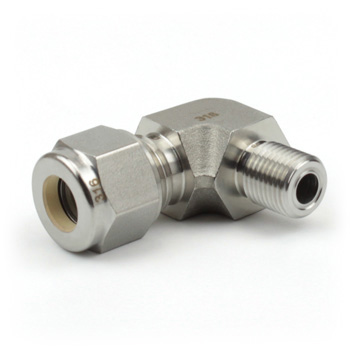

DLM8M-8N-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной NPT1/2-8 мм, нерж.

Назначение и принцип работы

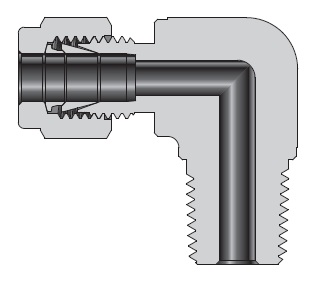

Угловой штуцер с наружной резьбой NPT1/2 и обжимным присоединением для трубки Ø8 мм предназначен для коммутации приборных и технологических линий в системах измерения, подачи топлива, гидравлики малых расходо- и давлений, а также в коррозионно-стойких средах. Принцип работы — герметичное соединение трубки с каналом при развёртывании двух обжимных колец и затяжке гайки; резьбовой интерфейс уплотняется ФУМ-лентой для защиты NPT-резьбы от протечек и облегчения монтажа.

Ключевые особенности конструкции

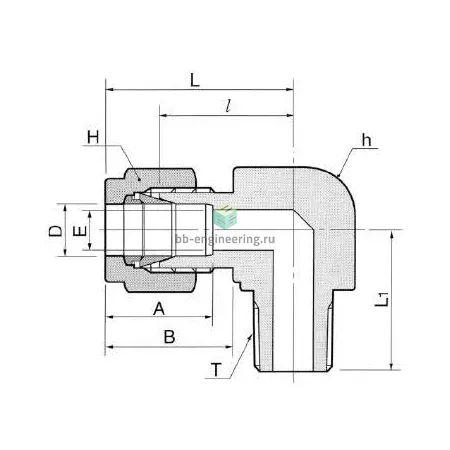

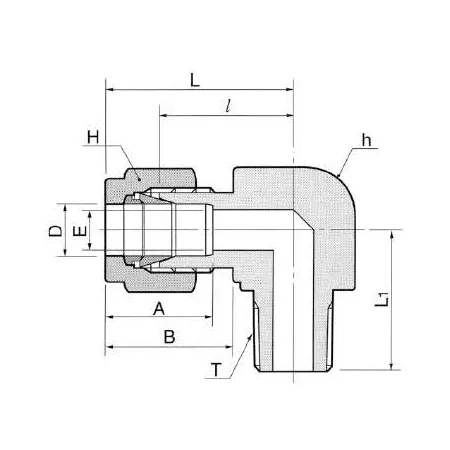

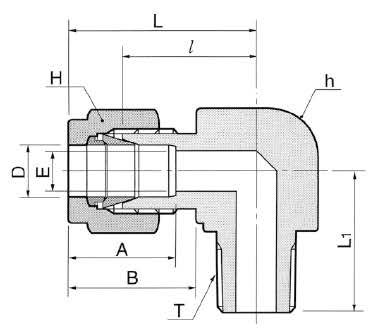

Корпус и все силовые элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость. Конструкция — классическая DK-Lok с двумя обжимными кольцами (фторопластовое/металлическое уплотнение отсутствует — металлоконструкция), под резьбу используется ФУМ-лента. Подключения: канал 1 — NPT1/2 (наружная резьба), канал 2 — трубка 8 мм. При типичном применении рабочее давление в зависимости от материала трубки и условий достигает порядка до 250 бар; температурный интервал с ФУМ-уплотнением примерно −60…+200 °C, при использовании металлических уплотнений возможны более высокие температуры.

Экспертные рекомендации по применению

Подбирайте штуцер под конкретную трубку Ø8 мм с допустимыми стенками и материалом; перед монтажом очистите торец трубки и установите оба обжимных кольца строго по инструкции производителя. Для NPT1/2 применяйте ФУМ-ленту в 2–3 слоя, избегайте излишней намотки; рекомендуемый момент затяжки — согласно таблице DK-Lok для NPT1/2/8 мм. Типичные ошибки: недостаточная глубина вставки трубки, повторное использование обжимных колец, перетяжка резьбы. При агрессивных средах контролируйте совместимость AISI 316 и используемой трубки; для предельных температур рассмотрите замену ФУМ на металлическое уплотнение.
