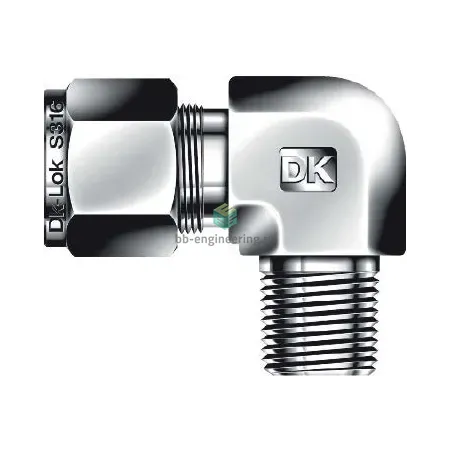

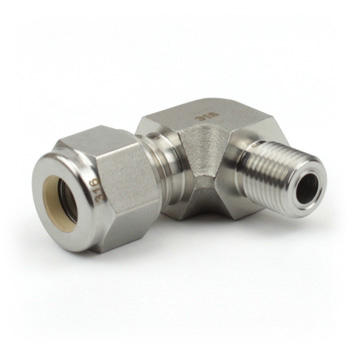

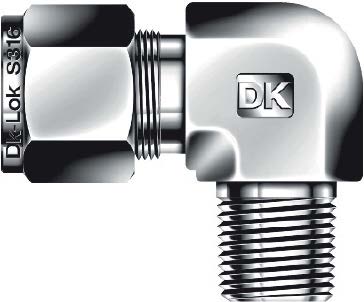

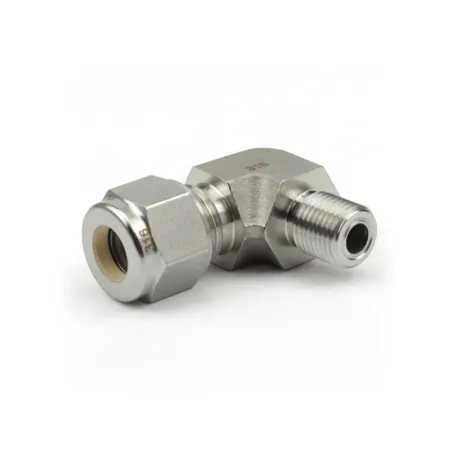

DLM8M-8R-SA DK-Lok - Штуцер угловой с нар. резьбой обжимной R1/2-8 мм, нерж.

Назначение и принцип работы

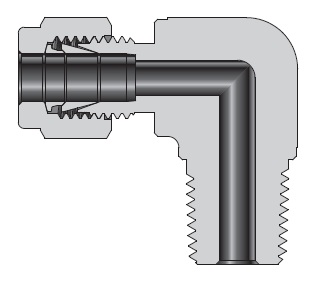

Обжимной угловой штуцер с наружной резьбой R1/2 на одну сторону и под трубку 8 мм на другую предназначен для герметичных подключений технологических линий в приборостроении и системах КИПиА. Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой, обеспечивающими металлическое уплотнение по посадочным коническим поверхностям; резьбовое соединение уплотняется ФУМ-лентой. Применим для сред: сжатый воздух, инертные газы, жидкие теплоносители и нефте-химические среды при рабочих диаметрах 8 мм и резьбе R1/2.

Ключевые особенности конструкции

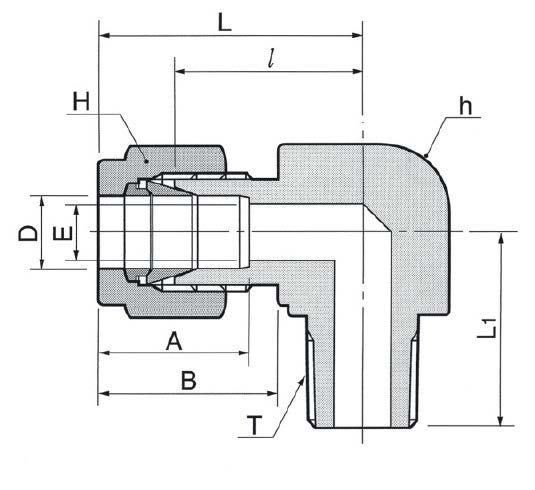

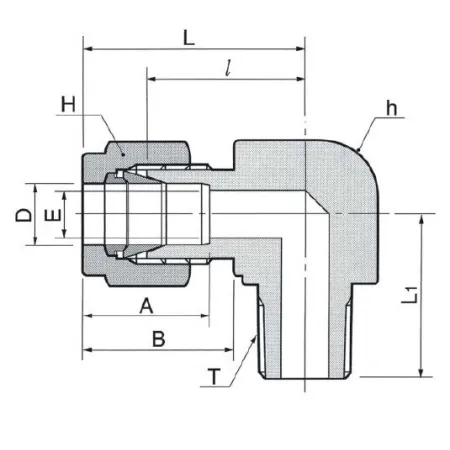

Корпус и комплект обжимных колец выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухкольцевой обжим DK‑Lok, металлическое уплотнение гарантирует стойкость к перепадам давления. Резьба R1/2 (BSPT) уплотняется ФУМ‑лентой; рекомендуемый рабочий диапазон для типичных исполнений этой серии — до ≈420 бар в зависимости от толщины стенки трубки и условий монтажа; температурный диапазон ориентировочно −60…+200 °C (ограничение по уплотнению резьбы ≈+120 °C для ФУМ).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке, установить глубину посадки до упора, применить рекомендованный момент затяжки по таблице производителя. Намотка ФУМ‑ленты только на наружную конусную резьбу; избегать повторных циклов обжима на одной трубке — при демонтаже заменить обжимные кольца. При пульсационных давлениях проводить пробное опрессование до 1,5×рабочего давления и предусмотреть антикоррозионную изоляцию при гальваническом контакте с другими металлами.
