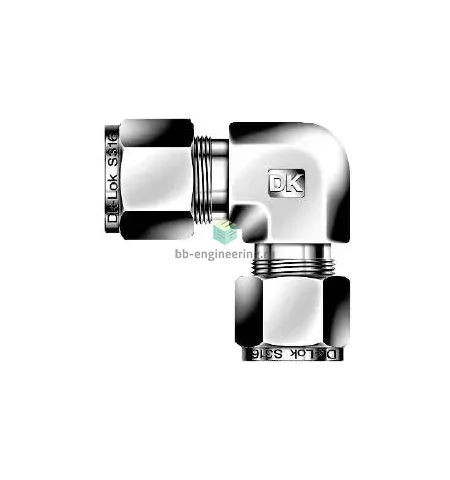

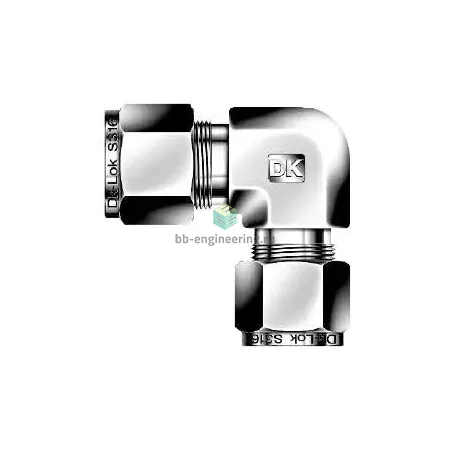

DLR2-1-SA - Соединитель угловой обжимной 1/8-1/16", нерж.

Назначение и принцип работы

Угловой обжимной соединитель DLR2-1-SA DK-Lok предназначен для соединения двух металлических трубок диаметром 1/8″ и 1/16″ в системах технического контроля, гидравлики и газоаналитики, где требуется компактный угол 90°. Работает по принципу двухфerrулевого обжатия: гайка пригодна для создания герметичного монолитного упора обжимных колец на наружной поверхности трубки без применения резьбовых уплотнений (Тип уплотнения резьбы: -). Обеспечивает надежное механическое и герметичное соединение для передачи жидкостей и газов при высоких давлениях в зависимости от толщины стенки трубки.

Ключевые особенности конструкции

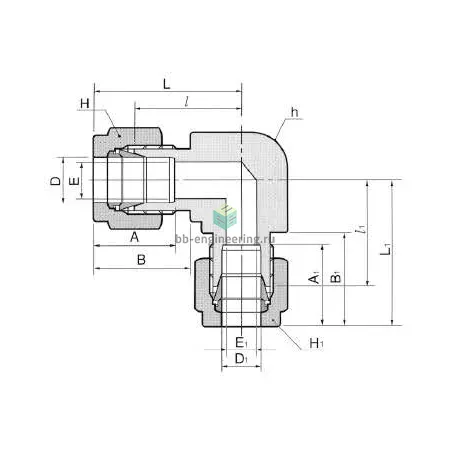

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах (вода, масла, многие химические среды, газовые смеси). Конструкция: два обжимных кольца и гайка — стандарт DK‑Lok для минимальной осевой деформации трубки. Подключения: канал 1 — 1/8″ (трубка), канал 2 — 1/16″ (трубка). Рабочие давления зависят от диаметра и толщины стенки трубки и могут достигать сотен бар; рабочая температура ориентировочно от −60 °C до +200 °C, фактические пределы уточнять по таблицам производителя и по материалу трубки.

Экспертные рекомендации по применению

При монтаже обеспечить чистоту кромки и соосность трубок, вставлять трубку до упора в седло, предварительно навинтить гайку и обжимные кольца в правильной последовательности. Затягивание выполнять ступенчато: сначала вручную, затем динамометрическим ключом по рекомендациям DK‑Lok; контролировать отсутствие перекосов и микроперетяжек. Избегать многократных демонтажей обжима без замены колец, проверять соединение на утечку при повышенном давлении и учитывать совместимость среды с AISI 316.
