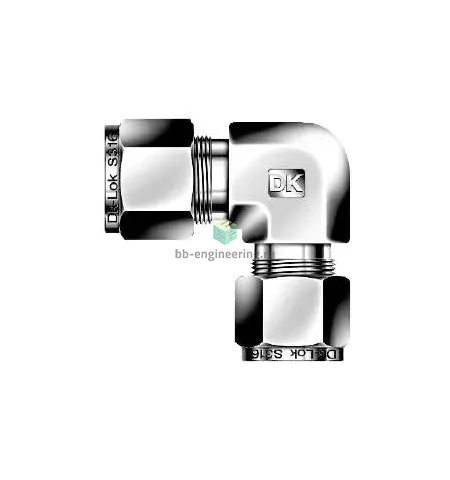

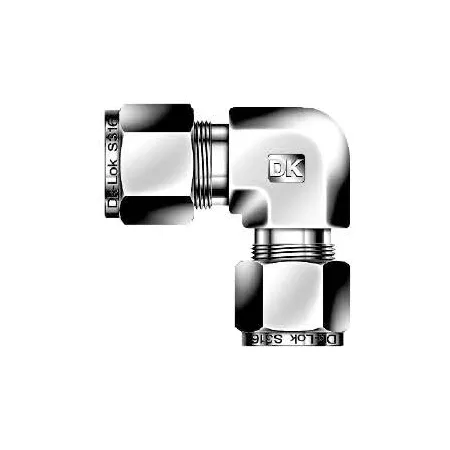

DLR4-2-SA DK-Lok - Соединитель угловой обжимной 1/4-1/8", нерж.

Назначение и принцип работы

Обжимной угловой соединитель DLR4-2-SA DK-Lok предназначен для компактного перехода и герметичного соединения трубок 1/4″ (канал 1) и 1/8″ (канал 2) в приборных и технологических линиях (инструментальная арматура, системы измерения, газовые/жидкостные трассы). Работает по принципу флерлесс‑обжима: при затяжке гайки два обжимных кольца прижимаются к корпусу из нержавеющей стали AISI 316, формируя металлическое уплотнение без применения уплотнителя резьбы.

Ключевые особенности конструкции

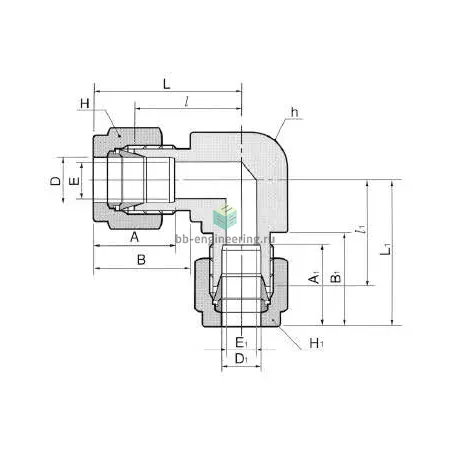

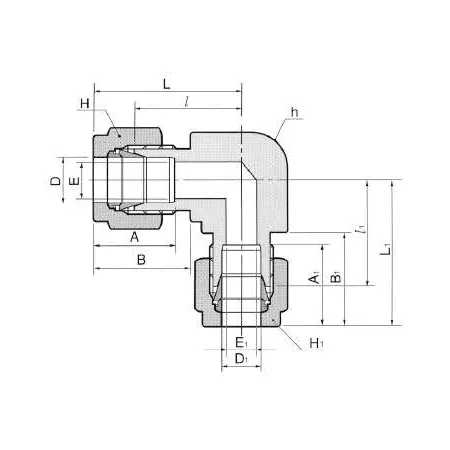

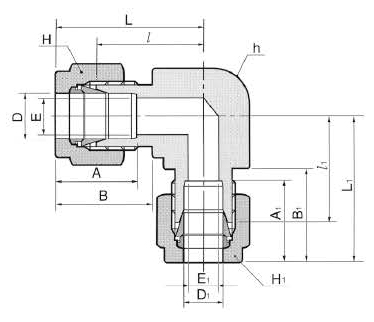

Корпус и детали — нержавеющая сталь (материал корпуса AISI 316), исполнение угловое (90°), конструкция: обжим трубки с помощью двух обжимных колец и гайки. Тип уплотнения резьбы отсутствует (герметичность достигается обжатием). Применимо для сред: сжатый воздух, топлива, гидравлические масла, технические газы, вода и коррозионно‑активные среды с учетом стойкости 316. Типичное рабочее давление при комнатной температуре до ~6000 psi (≈413 bar), температурный диапазон эксплуатации приблизительно от −196 °C до +450 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом трубку обрезать перпендикулярно, убрать фаску и заусенцы, вставить до упора. Затянуть гайку вручную, затем довести до упора и выполнить доворот согласно рекомендациям производителя (обычно 1–1,5 оборота после упора) или по требуемому моменту ключа. При демонтаже рекомендуется заменить обжимные кольца для сохранения герметичности. Избегать контакта с несовместимыми материалами (гальваническая коррозия), проверять систему на утечки испытанием давлением после сборки.
