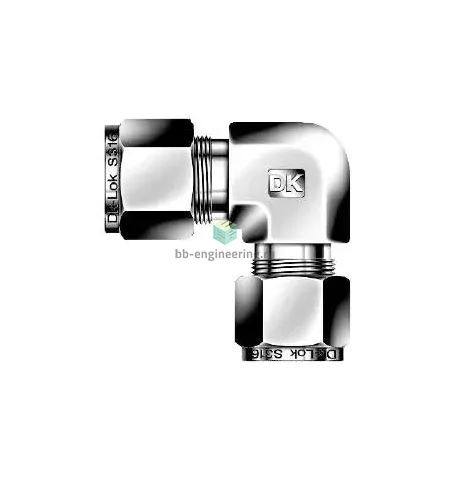

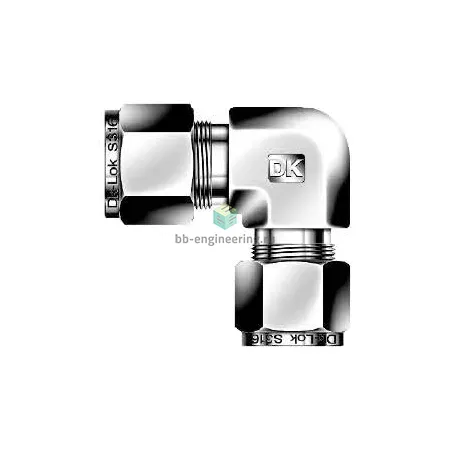

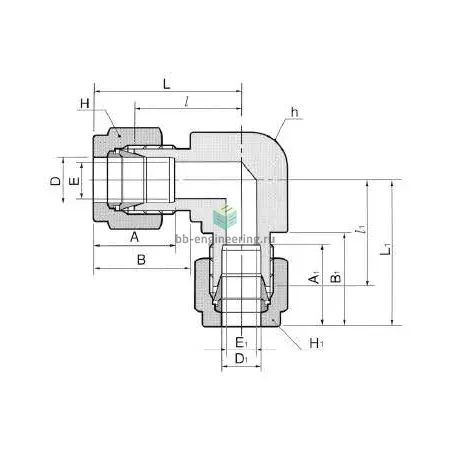

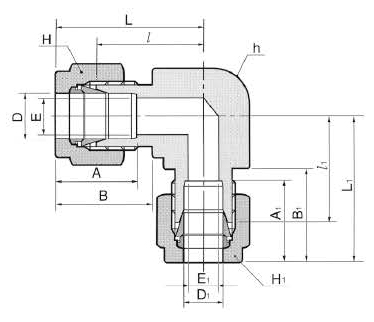

DLR6-4-SA DK-Lok - Соединитель угловой обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Угловой соединитель обжимной для трубок 3/8–1/4" применяется в системах измерения, подачи технологических сред и малогабаритных гидросистемах для изменения направления трассы на 90° и редукции с 3/8″ (канал 1) на 1/4″ (канал 2). Герметизация достигается механическим обжатием трубки двумя обжимными кольцами и гайкой; резьбовое уплотнение не используется. Конструкция обеспечивает контактное уплотнение на поверхности трубки без применения уплотнительных компаундов, что важно для сред высокой чистоты и аналитических линий.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с агрессивными средами. Тип конструкции — двойной обжим (две обжимные втулки + гайка), что повышает надежность при давлении, типично до 6000 psi (~413 bar) в зависимости от толщины и материала трубки, и температурном диапазоне ориентировочно от −60°C до +200°C при отсутствии уплотнителей из полимеров. Подходит для газов, пара, масла и химических растворов; обеспечивает минимальную мёртвую зону и хорошую виброустойчивость при правильном монтаже.

Экспертные рекомендации по применению

Перед установкой обеспечить чистую торцовую поверхность трубки: рез ровный, фаска и снятие заусенцев. Сборка — навинтить гайку до соприкосновения, затем затянуть ключом рекомендовано на 1–1.5 оборота сверх начальной посадки (точные значения см. в инструкции производителя для конкретного диаметра). Избегать многократного повторного обжима одной и той же трубки; при демонтаже заменять обжимные кольца при повреждении. Проверять совместимость среды с AISI 316 и контролировать вибрации/термические циклы для предотвращения усталостных трещин.
